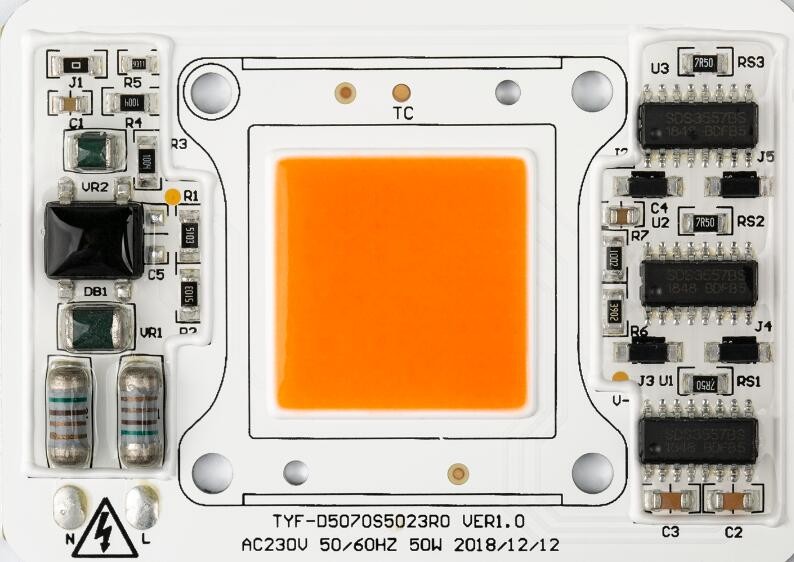

Driver dell'interno del riflettore AC230V 12W 3000K 4000K 6000K 70Ra 80Ra della parete della PANNOCCHIA LED di CA a bordo del PWB di alluminio
Caratteristiche
• Può essere collegato direttamente a tensione di linea di CA.
• Il prodotto ha il fattore di alto potere e distorsione armonica totale bassa.
• Offre il rendimento elevato e la luminosità.
• Il prodotto ha una durata della vita lunga e un'alta affidabilità.
• Ha disturbo elettromagnetico basso.
• Il prodotto ha Bill dei materiali semplice (BOM).
• Si conforma alle norme dell'UL e del CE ed è soddisfacente rispetto ai regolamenti di PORTATA e di ROHS.
• Il prodotto è facile da assemblare.
| Base operazionale di dispersione |
| X1 |
X2-X5 |
X6 |
X7-X8 |
X9-X10 |
X11-X12 |
X13X14 |
X15X16 |
X17 |
X18 |
X19 |
X20 X21X22 |
| ① |
② |
③ |
④ |
⑤ |
⑥ |
⑦ |
⑧ |
⑨ |
⑩ |
⑾ |
⑿ |
⒀ |
| Codice del prodotto |
Cliente
Codice
|
Codice di IC |
Potere
Codice
|
Codice di tensione
|
Numerico di serie. |
LED
Codice
|
Il TDC
Codice
|
SDCM |
Codice di Istruzione Autodidattica |
Luminanza |
Anno |
Mese |
Pubblicazione periodica
Numerico.
|
| |
Codice del modulo |
|
|
|
Codice di caso |
Numerico di serie. |
|
|
|
|
|
Numerico di serie. |
1) codice del prodotto: Modulo di D=Self del modulo di C=Client
2) Codice client & codice del modulo: se① cifra 4 del =C poi per il codice client altrimenti per il codice del modulo di auto
3) Codice di IC: un carattere per IC
4) Codice di potere:
| Codice di potere |
| 01-99W |
100W |
120W |
150W |
200W |
250W |
300W |
350W |
400W |
450W |
500W |
| 01-99 |
A0 |
B0 |
C0 |
D0 |
E0 |
F0 |
G0 |
H0 |
J0 |
K0 |
5) Codice di tensione: 11=110V, 12=120V, 22=220V, 23=230V
6) Codice del TDC
| Codice del TDC (K) |
|
1800
-
2000
|
2000
-
2200
|
2200
-
2400
|
2500
-
2700
|
2700
-
2900
|
3000
-
3200
|
3200
-
3400
|
3500
-
3700
|
4000
-
4300
|
4500
-
4800
|
5000
-
5500
|
5800
-
6300
|
6000
-
6500
|
6500
-
7000
|
| 18 |
20 |
22 |
25 |
27 |
30 |
32 |
35 |
40 |
45 |
50 |
58 |
60 |
65 |
Tabella elettrica & ottica 2-1 di caratteristiche (Ta=25℃)
| OGGETTO |
SIMBOLO |
UNITÀ |
Valore TIPICO |
| Tensione in ingresso |
Vin |
V |
230 |
| Corrente di ingresso |
SE |
mA |
52,5 |
| Frequenza operativa |
F |
Hertz |
50/60 |
| Alimentazione in ingresso entrata |
P |
W |
12 |
| Fattore di potenza |
PF |
% |
0,95 |
| Distorsione armonica totale |
THD |
% |
17% |
| Attenuazione del tipo |
□ astuto del □□ del □ DMX di DALI del □ del □ 0-10V del TRIAC PWM del ☑ del RNA altro |
| Capacità dell'impulso |
Contro |
Chilovolt |
0,8 |
| Forza elettrica (CA) |
La VE |
Chilovolt |
- |
| Temperatura caso/di funzionamento |
Ta/Tc |
℃ |
25/85 |
| Parametri del LED |
PANNOCCHIA |
| Flusso luminoso |
Φv |
Lm
|
1445 |
| Efficienza luminosa |
ηv |
Lm/w |
120 |
| Temperatura del colore |
Il TDC |
K |
4068 |
| Indice di rappresentazione di colore |
Ra/CRI |
% |
80,5 |
| Distribuzione della luce |
- |
- |
- |
| Angolo di visione |
2θ 1/2 |
Grado. |
- |
Proprietà ottiche
Recipienti di cromaticità
TYF risponde alla norma dell'ANSI C78.377A per la sua struttura del recipiente della cromaticità. Per ogni quadrilatero dell'ANSI per la gamma del TDC di 2700K a 6500K, TYF fornisce 5 recipienti e 3 recipienti.
Tabella 4-1 5 recipienti di punto
| Il TDC |
Punti |
La CX |
Il CY |
a |
b |
teta |
| 2700K |
5 |
0,4578 |
0,4101 |
0,01350 |
0,00700 |
53,70 |
| 3000K |
5 |
0,4338 |
0,403 |
0,01390 |
0,00680 |
53,22 |
| 3500K |
5 |
0,4073 |
0,3917 |
0,01545 |
0,00690 |
54,00 |
| 4000K |
5 |
0,3818 |
0,3797 |
0,01565 |
0,00670 |
53,72 |
| 5000K |
5 |
0,3447 |
0,3553 |
0,01370 |
0,00590 |
59,62 |
| 5700K |
5 |
0,3287 |
0,3417 |
0,01243 |
0,00533 |
59,09 |
| 6000K |
5 |
0,3123 |
0,3282 |
0,01115 |
0,00475 |
58,57 |
Tabella 4-2 3 recipienti di punto
| Il TDC |
Punti |
La CX |
Il CY |
a |
b |
teta |
| 2700K |
3 |
0,4578 |
0,4101 |
0,00810 |
0,00420 |
53,70 |
| 3000K |
3 |
0,4338 |
0,403 |
0,00834 |
0,00408 |
53,22 |
| 3500K |
3 |
0,4073 |
0,3917 |
0,00927 |
0,00414 |
54,00 |
| 4000K |
3 |
0,3818 |
0,3797 |
0,00939 |
0,00402 |
53,72 |
| 5000K |
3 |
0,3447 |
0,3553 |
0,00822 |
0,00354 |
59,62 |
| 5700K |
3 |
0,3287 |
0,3417 |
0,00746 |
0,00320 |
59,09 |
| 6000K |
3 |
0,3123 |
0,3282 |
0,00669 |
0,00285 |
58,57 |
Curve elettriche & ottiche tipiche
Calcoli il potere del parente 4-2-1 contro tensione, i tum =25℃
Figura modello del punto d'irradiazione di 4-2-3, tum =25℃
| OGGETTO |
SIMBOLO |
UNITÀ |
Valore |
| Dissipazione di potere |
Palladio |
W |
12 |
| Corrente di CA (RMS) |
SE |
mA |
52,5 |
| Tensione CA (RMS) |
Vin |
V |
200~240 |
| Temperatura di giunzione del LED |
GUIDATO Tj |
℃ |
110 |
| Temperatura di giunzione di IC |
Tj-IC |
℃ |
150 |
| Cima della temperatura IC di IC |
Tp |
℃ |
100 |
| Resistenza termica del LED (giunzione/punto di saldatura) |
Rthj-s |
℃/W |
20 |
| Resistenza termica di IC (giunzione/punto di saldatura) |
Rthj-s |
℃/W |
- |
| Temperatura di funzionamento |
Cima |
℃ |
-20~+85 |
| Temperatura di stoccaggio |
St |
℃ |
-30~+100 |
| Sensibilità di ESD (HBM) |
Vesd |
Chilovolt |
±2 |
| Temperatura di saldatura (riflusso) |
Tsld |
℃ |
- |
| Temperatura di saldatura (mano) |
Tsld |
℃ |
350 3S |
Note:
1) Tutte le dimensioni sono nei millimetri. (Tolleranza: ±0.2mm)
2)Scala: Nessuno
TYF opto. Prodotti dei moduli del LED, imballati in vassoio di plastica, secondo la dimensione differente, XX pc ogni vassoio di plastica, secondo le indicazioni di quanto segue. i prodotti senza scatola di plastica imballata nelle borse di bolla, per impedire la pressione esterna, scelgono la borsa di bolla differente, secondo la dimensione del prodotto in ogni pacchetto XX dei prodotti, prodotto confezionato saranno immagazzinati sotto forma di cartone e saranno sigillati, secondo le indicazioni di quanto segue.
1) xx modulo di PCS LED per informazioni & imballaggio del contenitore di vassoio 4)
2)Pila e legare del vassoio, XX vassoi del modulo del LED e 1 supplementare vassoi fittizi ciascuno su di scatola. Aggiunga il gel di silice (1 ciascuno) sopra il vassoio
3) Imballaggio di sigillatura
Il tuo messaggio deve contenere da 20 a 3000 caratteri!
