| Luogo di origine: | Shenzhen, Cina |
|---|---|
| Marca: | TYF |
| Certificazione: | CE CB UL ROHS |
| Numero di modello: | D38 |
| Quantità di ordine minimo: | negoziazione |
| Prezzo: | negotiable |
| Imballaggi particolari: | Scatola |
| Tempi di consegna: | 15 giorni feriali |
| Termini di pagamento: | T/T, L/C, D/A, D/P |
| Capacità di alimentazione: | 10000 |
| modello: | DQ038 | Diametro: | φ37 |
|---|---|---|---|
| Tensione: | 220/110V | Wattaggio: | 10w |
| CCT: | 3000K 4000K 6000K | CRI: | 80 |
| Efficacia (lm/W): | 120lm/w | PF: | > 0,9 |
| THD: | 20% | Attenuazione: | Sì |
| Evidenziare: | High Power LED Module,impermeabile modulo LED |
||

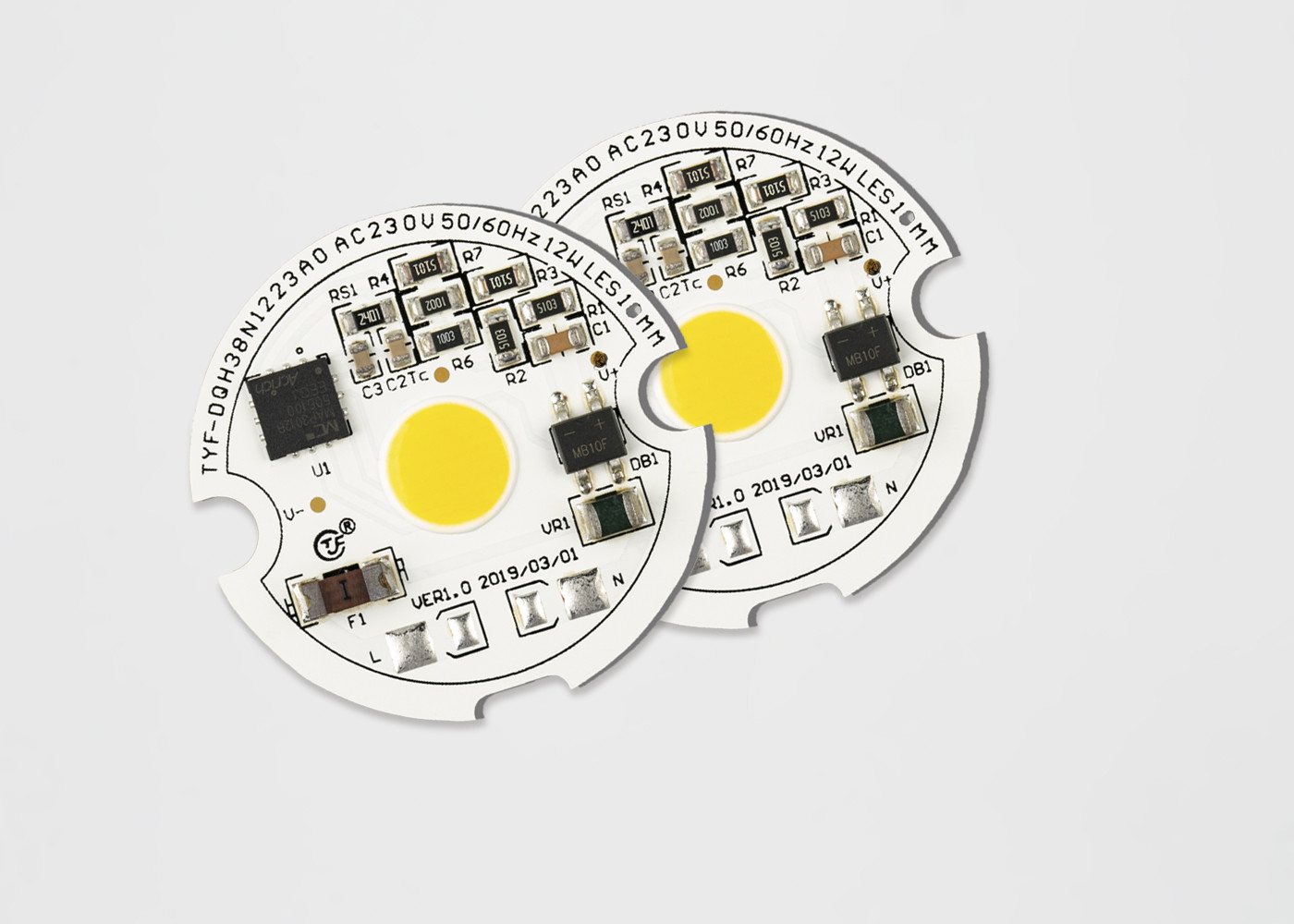

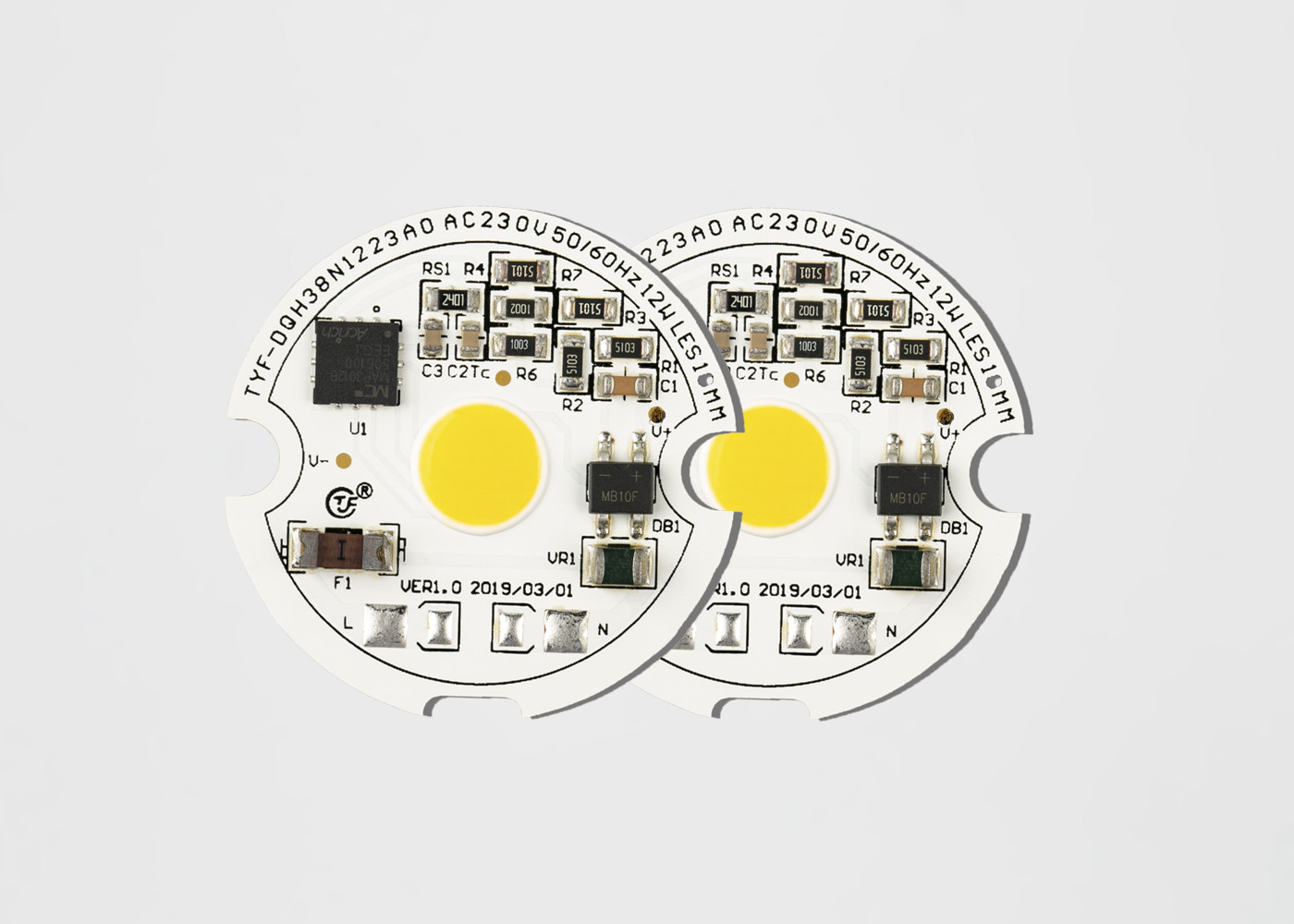

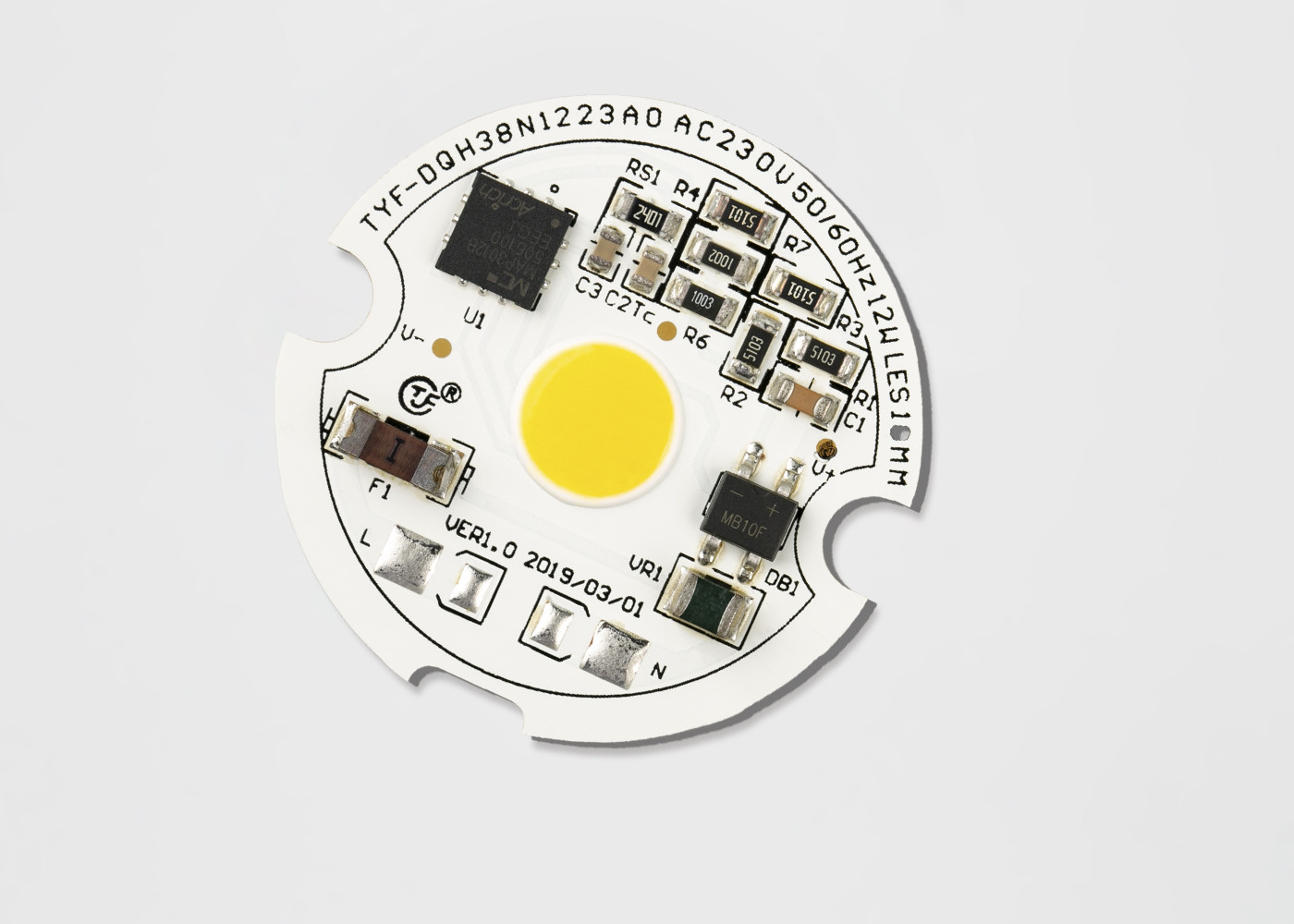

La pannocchia Driverless del modulo della PANNOCCHIA LED di CA del chip 110V 220V 3W 5W 10W 12W di Bridgelux LED ha condotto 3000K 4000K 6000K 70Ra 80Ra
| Base operazionale di dispersione | |||||||||||||||
| X1 | X2-X5 | X6 | X7-X8 | X9-X10 | X11-X12 | X13X14 | X15X16 | X17 | X18 | X19 | X20 X21X22 | ||||
| ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ | ⑨ | ⑩ | ⑾ | ⑿ | ⒀ | |||
| Codice del prodotto |
Cliente Codice |
Codice di IC |
Potere Codice |
Codice di tensione
|
Numerico di serie. |
LED Codice |
Il TDC Codice
|
SDCM | Codice di Istruzione Autodidattica | Luminanza | Anno | Mese |
Di serie Numerico. |
||
| Codice del modulo | Codice di caso | Numerico di serie. | Numerico di serie. | ||||||||||||
1) codice del prodotto: Modulo di D=Self del modulo di C=Client
2) Codice client & codice del modulo: se cifra 4 del =C del ① poi per il codice client altrimenti per il codice del modulo di auto
3) Codice di IC: un carattere per IC
4) Codice di potere:
| Codice di potere | ||||||||||
| 01-99W | 100W | 120W | 150W | 200W | 250W | 300W | 350W | 400W | 450W | 500W |
| 01-99 | A0 | B0 | C0 | D0 | E0 | F0 | G0 | H0 | J0 | K0 |
5) codice di tensione: 11=110V, 12=120V, 22=220V, 23=230V
6) Codice del TDC
| Il TDC codifica (K) | |||||||||||||
|
1800 - 2000 |
2000 - 2200 |
2200 - 2400 |
2500 - 2700 |
2700 - 2900 |
3000 - 3200 |
3200 - 3400 |
3500 - 3700 |
4000 - 4300 |
4500 - 4800 |
5000 - 5500 |
5800 - 6300 |
6000 - 6500 |
6500 - 7000 |
| 18 | 20 | 22 | 25 | 27 | 30 | 32 | 35 | 40 | 45 | 50 | 58 | 60 | 65 |
Tabella elettrica & ottica 2-1 di caratteristiche (Ta=25℃)
| OGGETTO | SIMBOLO | UNITÀ | Valore TIPICO |
| Tensione in ingresso | Vin | V | 230 |
| Corrente di ingresso | SE | mA | 42,35 |
| Frequenza operativa | F | Hertz | 50/60 |
| Alimentazione in ingresso di entrata | P | W | 9,431 |
| Fattore di potenza | PF | % | 0,969 |
| Distorsione armonica totale | THD | % | 21,6% |
| Attenuazione del tipo | □ astuto del □ del ☑ DMX di DALI del □ del □ 0-10V del □ PWM del TRIAC del □ del RNA altro | ||
| Capacità dell'impulso | Contro | Chilovolt | 0,5 |
| Forza elettrica (CA) | La VE | Chilovolt | - |
| Temperatura caso/di funzionamento | Ta/Tc | ℃ | 25/85 |
| Parametri del LED | PANNOCCHIA | ||
| Flusso luminoso | Φv | Lm | 1068,3 |
| Efficienza luminosa | ηv | Lm/w | 113,3 |
| Temperatura del colore | Il TDC | K | 4068 |
| Indice di rappresentazione di colore | Ra/CRI | % | 82.3/75.4 |
| Distribuzione della luce | - | - | - |
| Angolo di visione | 2θ 1/2 | Grado. | - |
Proprietà ottiche
Recipienti di cromaticità
TYF risponde alla norma dell'ANSI C78.377A per la sua struttura del recipiente della cromaticità. Per ogni quadrilatero dell'ANSI per la gamma del TDC di 2700K a 6500K, TYF fornisce 5 recipienti e 3 recipienti.
Tabella 4-1 5 recipienti di punto
| Il TDC | Punti | La CX | Il CY | a | b | teta |
| 2700K | 5 | 0,4578 | 0,4101 | 0,01350 | 0,00700 | 53,70 |
| 3000K | 5 | 0,4338 | 0,403 | 0,01390 | 0,00680 | 53,22 |
| 3500K | 5 | 0,4073 | 0,3917 | 0,01545 | 0,00690 | 54,00 |
| 4000K | 5 | 0,3818 | 0,3797 | 0,01565 | 0,00670 | 53,72 |
| 5000K | 5 | 0,3447 | 0,3553 | 0,01370 | 0,00590 | 59,62 |
| 5700K | 5 | 0,3287 | 0,3417 | 0,01243 | 0,00533 | 59,09 |
| 6000K | 5 | 0,3123 | 0,3282 | 0,01115 | 0,00475 | 58,57 |
Tabella 4-2 3 recipienti di punto
| Il TDC | Punti | La CX | Il CY | a | b | teta |
| 2700K | 3 | 0,4578 | 0,4101 | 0,00810 | 0,00420 | 53,70 |
| 3000K | 3 | 0,4338 | 0,403 | 0,00834 | 0,00408 | 53,22 |
| 3500K | 3 | 0,4073 | 0,3917 | 0,00927 | 0,00414 | 54,00 |
| 4000K | 3 | 0,3818 | 0,3797 | 0,00939 | 0,00402 | 53,72 |
| 5000K | 3 | 0,3447 | 0,3553 | 0,00822 | 0,00354 | 59,62 |
| 5700K | 3 | 0,3287 | 0,3417 | 0,00746 | 0,00320 | 59,09 |
| 6000K | 3 | 0,3123 | 0,3282 | 0,00669 | 0,00285 | 58,57 |
Curve elettriche & ottiche tipiche
Figura potere relativo di 4-2-1 contro tensione, Tun =25℃
Figura flusso luminoso relativo di 4-2-2 contro tensione, Tun =25℃
Figura modello radiante di 4-2-3, Tun =25℃
| OGGETTO | SIMBOLO | UNITÀ | Valore |
| Dissipazione di potere | Palladio | W | 12,6 |
| Corrente di CA (RMS) | SE | mA | 58 |
| Tensione CA (RMS) | Vin | V | 200~240 |
| Temperatura di giunzione del LED | GUIDATO Tj | ℃ | 110 |
| Temperatura di giunzione di IC | Tj-IC | ℃ | 150 |
| Cima della temperatura IC di IC | Tp | ℃ | 100 |
| Resistenza termica del LED (giunzione/punto di saldatura) | Rthj-s | ℃/W | 20 |
| Resistenza termica di IC (giunzione/punto di saldatura) | Rthj-s | ℃/W | - |
| Temperatura di funzionamento | Cima | ℃ | -20~+85 |
| Temperatura di stoccaggio | St | ℃ | -30~+100 |
| Sensibilità di ESD (HBM) | Vesd | Chilovolt | ±2 |
| Temperatura di saldatura (riflusso) | Tsld | ℃ | - |
| Temperatura di saldatura (mano) | Tsld | ℃ | 350 3S |
Note:
1) Tutte le dimensioni sono nei millimetri. (Tolleranza: ±0.2mm)
2) Scala: Nessuno
Nota:
1) TYF opto. Il modulo della base operazionale di dispersione è raccomandato per tenere la temperatura di giunzione nell'ambito di spec. massima della temperatura di giunzione. (Tabella 2-4).
Temperatura del cavo del LED e temperatura di caso superiore di IC misurata con la termocoppia. Le temperature di unzione di IC e del LED possono essere calcolate facendo uso delle formule come seguono.
Ts_max=Tj_max-Rθj-s * palladio
Per esempio:
Se la temperatura del cavo del LED e la temperatura di caso superiore di IC sono 90℃ poi la temperatura di giunzione del LED
Tj=Ts_max+Rθj-s*Pd=90℃ + 12 ℃/W* 1 W = ℃ 102
e la temperatura di giunzione di IC
℃ Tj=Ts_max+Rθj-s*Pd=90 + ℃ di 15℃/W*2 W= 120
Resina di silicone di passare della base operazionale di dispersione (AC-COB)
TYF opto. Prodotti dei moduli del LED, imballati in vassoio di plastica, secondo la dimensione differente, XX pc ogni vassoio di plastica, secondo le indicazioni di quanto segue. i prodotti senza scatola di plastica imballata nelle borse di bolla, per impedire la pressione esterna, scelgono la borsa di bolla differente, secondo la dimensione del prodotto in ogni pacchetto XX dei prodotti, prodotto confezionato saranno immagazzinati sotto forma di cartone e saranno sigillati, secondo le indicazioni di quanto segue.
1) xx modulo di PCS LED per informazioni & imballaggio del contenitore di vassoio 4)
2) Pila e taping del vassoio, XX vassoi del modulo del LED ed i vassoi supplementari ciascuno di 1 manichino su di scatola. Aggiunga il gel di silice (1 ciascuno) sopra il vassoio
3) Imballaggio di sigillamento
