efficacia Driverless 120lm/W del modulo 110V 220V di CA LED di 3w 5w 6w 9w 12w alta

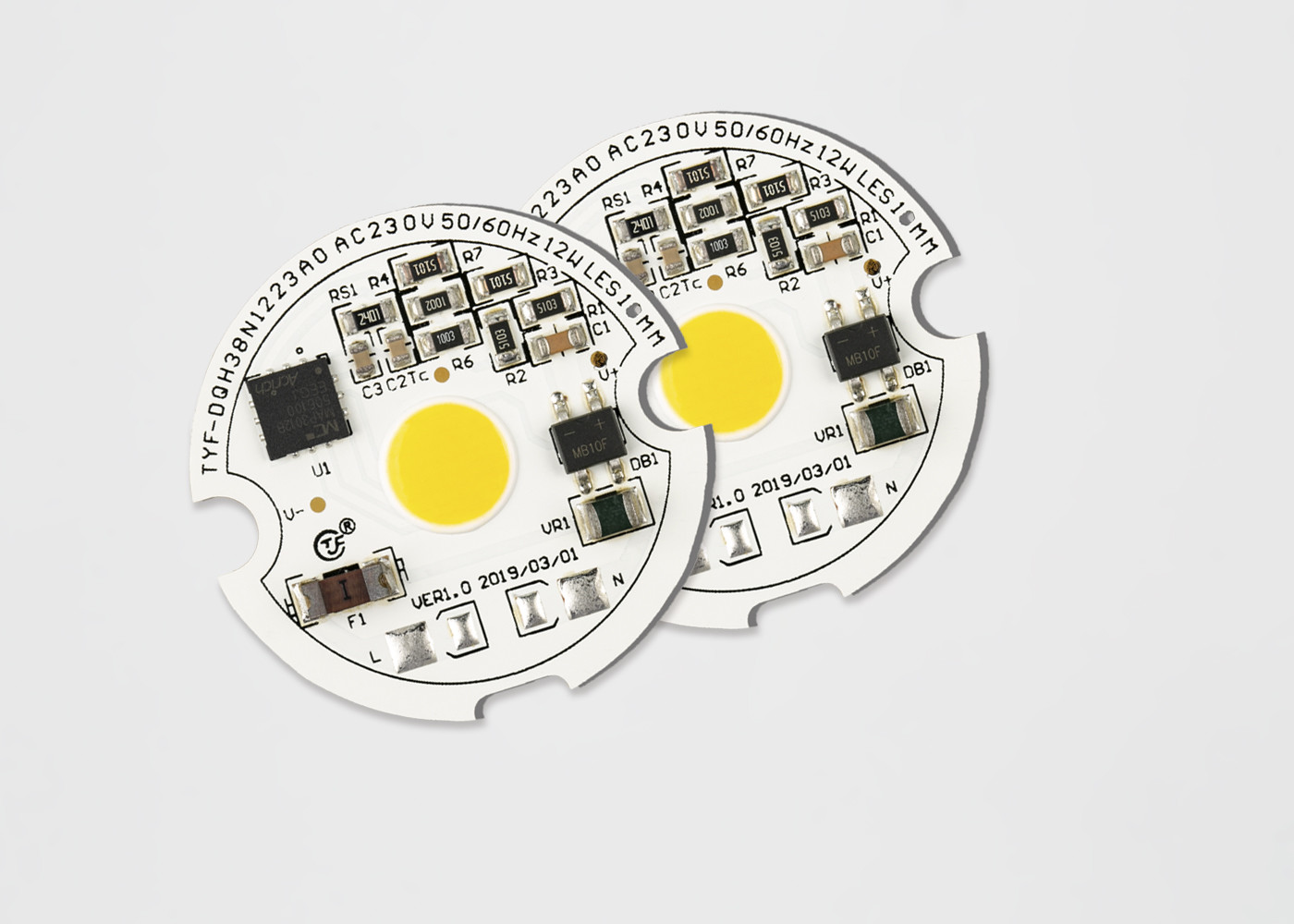

Modulo LED 3w 5w 6w 9w 12w di alta qualità 110V 220V Driverless AC COB LED 3000K 4000K 6000K chip bridgelux all'interno

• Si collega direttamente alla tensione di linea AC
• PF elevato e basso THD
• Prestazioni elevate e alta luminosità
• Lunga durata e alta affidabilità
• Bassa EMI
• BOM semplice
• Conforme a CE Compliant
• Conforme a ROHS e REACH
• Facile assemblaggio

1) codice prodotto: C=Modulo cliente D=Modulo self

2) Codice cliente e codice modulo: se ①=C allora 4 cifre per il codice cliente altrimenti per il codice modulo self

3) Codice IC: un carattere per IC

4) Codice potenza:

5) Codice tensione:11=110V,12=120V,22=220V,23=230V

6) Codice CCT

Caratteristiche elettriche e ottiche (Ta=25℃) Tabella 2-1

Proprietà ottiche

Bin cromatici

TYF è conforme allo standard ANSI C78.377A per la sua struttura di bin cromatici. Per ogni quadrangolo ANSI per l'intervallo CCT da 2700K a 6500K, TYF fornisce 5 bin e 3 bin.

Tabella 4-1 5 step Bin

Tabella 4-2 3 step Bin

 Curve elettriche e ottiche tipiche

Figura 4-2-1 Potenza relativa vs. Tensione, T_a =25℃

Figura 4-2-2 Flusso luminoso relativo vs. Tensione, T_a =25℃

Figura 4-2-3 Schema radiante, T_a =25℃

Note:

1) Tutte le dimensioni sono in millimetri. (Tolleranza:±0.2mm)

2) Scala: Nessuna

Nota:

1) Si consiglia il modulo DOB di TYF Opto. per mantenere la temperatura di giunzione al di sotto della specifica massima della temperatura di giunzione. (Tabella 2-4).

Temperatura del cavo LED e temperatura della parte superiore della custodia dell'IC misurate con termocoppia. Le temperature di giunzione LED e IC possono essere calcolate utilizzando le formule seguenti.

Ts_max=Tj_max-Rθj-s * Pd

Per esempio:

Se la temperatura del cavo LED e la temperatura della parte superiore della custodia dell'IC sono 90℃, quindi la temperatura di giunzione del LED

Tj=Ts_max+Rθj-s*Pd=90℃ + 12 ℃/W* 1 W = 102 ℃

e la temperatura di giunzione dell'IC

Tj=Ts_max+Rθj-s*Pd=90 ℃ + 15℃/W*2 W= 120 ℃

Resina siliconica di DOB (AC-COB) Handing

I prodotti dei moduli LED TYF Opto., confezionati in vassoi di plastica, in base alle diverse dimensioni, XX pezzi per ogni vassoio di plastica, come mostrato di seguito. prodotti senza scatola di plastica confezionati in sacchetti a bolle, al fine di evitare la pressione esterna, scegliere un sacchetto a bolle diverso, in base alle dimensioni del prodotto in ogni confezione di XX prodotti, il prodotto confezionato verrà conservato sotto forma di cartone e sigillato, come mostrato di seguito.

1) xx PCS modulo LED per vassoio 4) Informazioni sulla scatola e imballaggio

2) Impilamento e nastratura del vassoio, XX modulo LED vassoi e vassoi fittizi aggiuntivi 1 ciascuno scatola. Aggiungere gel di silice (1 ciascuno) sopra il vassoio

3) Imballaggio di tenuta
