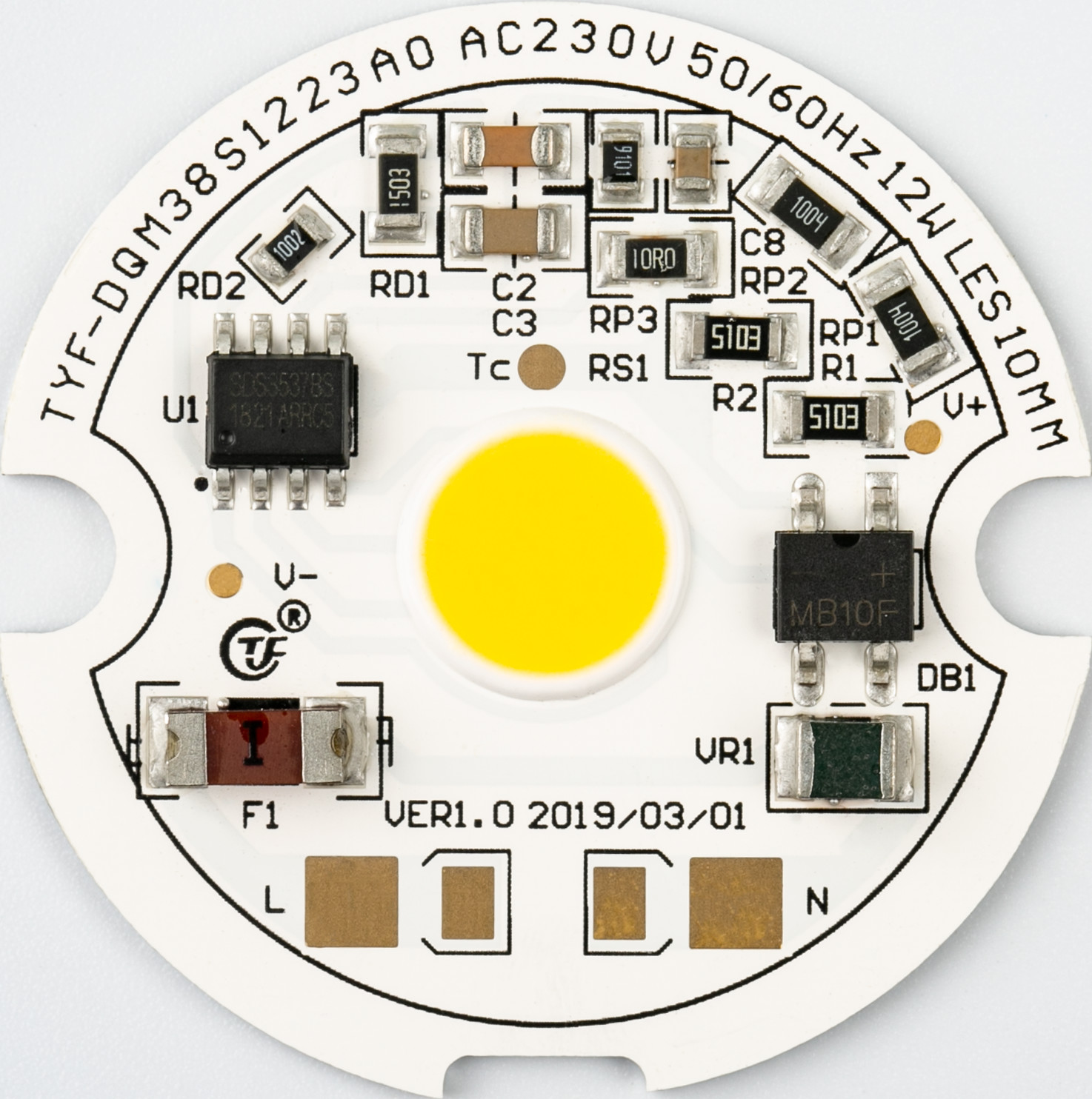

Chip LED Bridgelux 220V 20W CRI80 3000K AC COB LED Module Driverless cob led per downlight
Dettagli:
Nome articolo: chip AC COB per downlight
Tipo di prodotto: modulo AC
Tensione: 220v
Luogo di origine: ShenZhen, Cina
Modello: TYF DQ37
MOQ: 1 set
1. Caratteristiche del prodotto
- Si collega direttamente alla tensione di linea AC
- Elevata efficienza e fattore di potenza
- Lunga durata
- BOM semplice
- Conforme a Rosh
- Regolazione della tensione di linea
- Facile assemblaggio
- Prodotto senza piombo
2. Applicazioni:
3. Caratteristiche elettriche e ottiche (Ta=25℃) Tabella 2-1
| ARTICOLO |
SIMBOLO |
UNITÀ |
TIPICOValore |
| Tensione di ingresso |
Vin |
V |
230 |
| Corrente di ingresso |
IF |
mA |
42.35 |
| Frequenza di funzionamento |
F |
Hz |
50/60 |
| Potenza in ingresso |
P |
W |
9.431 |
| Fattore di potenza |
PF |
％ |
0.969 |
| Distorsione armonica totale |
THD |
％ |
21.6% |
| Tipo di dimmerazione |
RNA □ TRIAC □ PWM □ 0-10V □ DALI ☑ DMX □ Smart □ Altro |
| Capacità di sovratensione |
Vs |
KV |
0.5 |
| Resistenza elettrica (AC) |
Ve |
KV |
- |
| Temperatura di esercizio/custodia |
Ta/Tc |
℃ |
25/85 |
| Parametri LED |
COB |
| Flusso luminoso |
Φv |
Lm |
1068.3 |
| Efficienza luminosa |
ηv |
Lm/w |
113.3 |
| Temperatura colore |
CCT |
K |
4068 |
| Indice di resa cromatica |
Ra/CRI |
％ |
82.3/75.4 |
| Distribuzione della luce |
- |
- |
- |
| Angolo di visione |
2θ 1/2 |
Grado |
- |
4. Proprietà ottiche
4.1 Binning cromatico
TYF è conforme allo standard ANSI C78.377A per la sua struttura di binning cromatico. Per ogni quadrangolo ANSI per l'intervallo CCT da 2700K a 6500K, TYF fornisce 5 bin e 3 bin.
Tabella 4-1 5 step Bin
| CCT |
Passi |
Cx |
Cy |
a |
b |
theta |
| 2700K |
5 |
0.4578 |
0.4101 |
0.01350 |
0.00700 |
53.70 |
| 3000K |
5 |
0.4338 |
0.403 |
0.01390 |
0.00680 |
53.22 |
| 3500K |
5 |
0.4073 |
0.3917 |
0.01545 |
0.00690 |
54.00 |
| 4000K |
5 |
0.3818 |
0.3797 |
0.01565 |
0.00670 |
53.72 |
| 5000K |
5 |
0.3447 |
0.3553 |
0.01370 |
0.00590 |
59.62 |
| 5700K |
5 |
0.3287 |
0.3417 |
0.01243 |
0.00533 |
59.09 |
| 6000K |
5 |
0.3123 |
0.3282 |
0.01115 |
0.00475 |
58.57 |
Tabella 4-2 3 step Bin
| CCT |
Passi |
Cx |
Cy |
a |
b |
theta |
| 2700K |
3 |
0.4578 |
0.4101 |
0.00810 |
0.00420 |
53.70 |
| 3000K |
3 |
0.4338 |
0.403 |
0.00834 |
0.00408 |
53.22 |
| 3500K |
3 |
0.4073 |
0.3917 |
0.00927 |
0.00414 |
54.00 |
| 4000K |
3 |
0.3818 |
0.3797 |
0.00939 |
0.00402 |
53.72 |
| 5000K |
3 |
0.3447 |
0.3553 |
0.00822 |
0.00354 |
59.62 |
| 5700K |
3 |
0.3287 |
0.3417 |
0.00746 |
0.00320 |
59.09 |
| 6000K |
3 |
0.3123 |
0.3282 |
0.00669 |
0.00285 |
58.57 |
4.2 Curve elettriche e ottiche tipiche
Figura 4-2-1 Potenza relativa vs. Tensione, Ta =25℃
Figura 4-2-2 Flusso luminoso relativo vs. Tensione, Ta =25℃
Figura 4-2-3 Diagramma di radiazione, Ta =25℃
5. Specifiche chiave/Caratteristiche speciali:
1. Azionamento diretto alla tensione di linea AC: 120/230 V, nessun driver AC/DC
2. Con OTR, OVP, OCP, capacità di sovratensione, 1000 V
3. PF elevato, certificazioni CE
4. Buona consistenza del colore, CRI elevato
5. Temperatura ambiente: -20-50℃, temperatura della custodia: <70℃
6. Dimensioni ridotte, design flessibile, dimensioni PCB, CCT, potenza, possono essere personalizzati in base alle esigenze del cliente.
7. Durata > 30.000 ore
6. Imballaggio
Prodotti moduli LED TYF Opto., confezionati in vassoi di plastica, in base alle diverse dimensioni, XX pezzi per ogni vassoio di plastica, come mostrato di seguito. prodotti senza scatola di plastica confezionati in sacchetti a bolle, per evitare la pressione esterna, scegliere diversi sacchetti a bolle, in base alle dimensioni del prodotto in ogni confezione di XX prodotti, il prodotto confezionato verrà conservato sotto forma di cartone e sigillato, come mostrato di seguito.
1) xx pezzi modulo LED per vassoio 4) Informazioni e imballaggio della scatola
2) Impilamento e nastratura del vassoio, modulo LED XX
vassoi e vassoi aggiuntivi fittizi ciascuno di
scatola. Aggiungere gel di silice (1 ciascuno) sopra il vassoio
3) Imballaggio di tenuta
