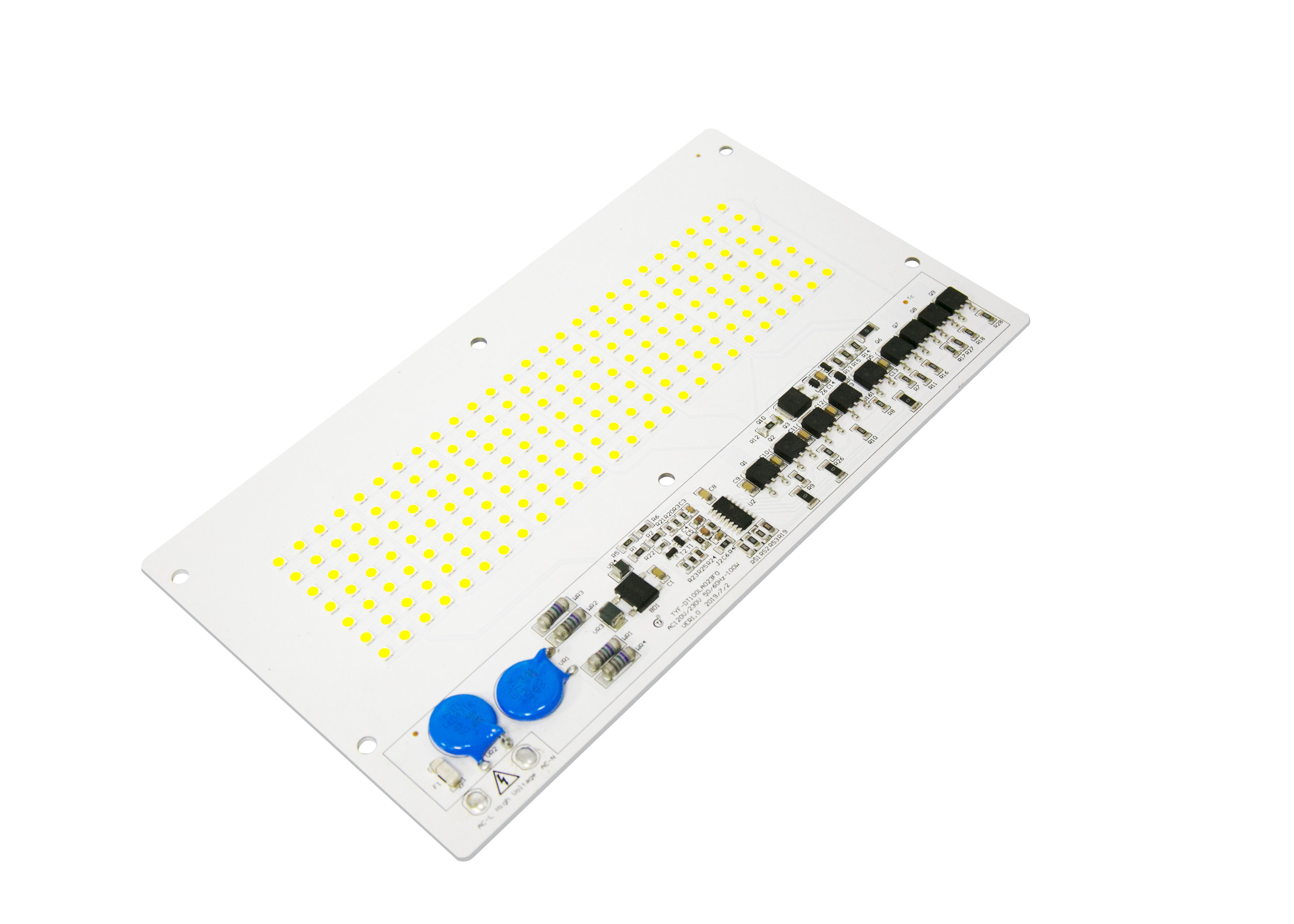

Modulo principale Driverless 100W Ac230V di alto potere per la luce di inondazione

Modulo 100W Ac230V del LED per la luce di inondazione

TYF-DT100LA023F0.pdf

• Collegato direttamente a tensione CA senza driver;
• Un modulo con le componenti integrate;
• Soluzione di un pezzo economica;
• Alta efficienza, fattore di alto potere e distorsione armonica bassa;
• Indice di rappresentazione di colore acceso (≥70);
• Alta efficienza luminosa 140LM/W;
• Garanzia triennale;
• Il LED ha approvato LM80
• Applicazione: Luce di inondazione

1) codice del prodotto: Modulo di D=Self del modulo di C=Client

2) Codice client & codice del modulo: se① cifra 4 del =C poi per il codice client altrimenti per il codice del modulo di auto

3) Codice di IC: un carattere per IC

4) Codice di potere:

5) Codice di tensione: 11=110V, 12=120V, 22=220V, 23=230V

6) Codice del TDC

Recipienti di cromaticità

TYF risponde alla norma dell'ANSI C78.377A per la sua struttura del recipiente della cromaticità. Per ogni quadrilatero dell'ANSI per la gamma del TDC di 2700K a 6500K, TYF fornisce 5 recipienti e 3 recipienti.

Figura recipiente di cromaticità di 4-1-1

Tabella 4-1-2 5 recipienti di punto

Tabella 4--1-3 recipienti 3step

Curve elettriche & ottiche tipiche

Calcoli il potere del parente 4-2-1 contro tensione, i tum =25℃

Figura modello del punto d'irradiazione di 4-2-3, tum =25℃

Nota:

1) La tensione di funzionamento non indica la tensione massima che i clienti usino ma la tensione tollerabile di mezzi secondo il tasso della variazione della tensione di ogni paese. È raccomandato che la temperatura del cuscinetto della lega per saldatura dovrebbe essere sotto 85℃.

2) I recipienti di colore sono definiti all'operazione transitoria.

3) La tolleranza della misura al nostro tester è Φv+/-10% e Ra+/-2.

4) Una tolleranza di ±5% su dissipazione di potere.

5) Φv è l'uscita totale di flusso luminoso ha misurato con una sfera integrata.

6) Capacità dell'impulso conformemente a IEC61000-4-5.

7) I parametri dei moduli di varianti soddisfanno il riferimento table2-2.

Note:

1) Tutte le dimensioni sono nei millimetri. (Tolleranza: ±0.2mm)

2)Scala: Nessuno

Nota:

1)TYF opto. Il modulo della base operazionale di dispersione è raccomandato per tenere la temperatura di giunzione nell'ambito di spec. massima della temperatura di giunzione. (Tabella 2-4).

Temperatura del cavo del LED e temperatura di caso della cima di IC misurata con la termocoppia. Le temperature di unzione di IC e del LED possono essere calcolate facendo uso delle formule come seguono.

Ts_max=Tj_max-Rθj-s * palladio

Per esempio:

Se la temperatura del cavo del LED e la temperatura di caso della cima di IC sono 90℃ poi la temperatura di giunzione del LED

Tj=Ts_max+Rθj-s*Pd=90℃ + 12 ℃/W* 1 W = ℃ 102

e la temperatura di giunzione di IC

℃ Tj=Ts_max+Rθj-s*Pd=90 + ℃ di 15℃/W*2 W= 120

Resina di silicone di passare della base operazionale di dispersione (AC-COB)

TYF opto. Prodotti dei moduli del LED, imballati in vassoio di plastica, secondo la dimensione differente, XX pc ogni vassoio di plastica, secondo le indicazioni di quanto segue. i prodotti senza scatola di plastica imballata nelle borse di bolla, per impedire la pressione esterna, scelgono la borsa di bolla differente, secondo la dimensione del prodotto in ogni pacchetto XX dei prodotti, prodotto confezionato saranno immagazzinati sotto forma di cartone e saranno sigillati, secondo le indicazioni di quanto segue.

1) xx modulo di PCS LED per informazioni & imballaggio del contenitore di vassoio 4)

2) Pila e legare del vassoio, XX vassoi del modulo del LED e 1 supplementare vassoi fittizi ciascuno su di scatola. Aggiunga il gel di silice (1 ciascuno) sopra il vassoio

3) Imballaggio di sigillatura
