Modulo LED AC Spotlight 230v 120LM/W Senza Ombra Alta Luminosità CE

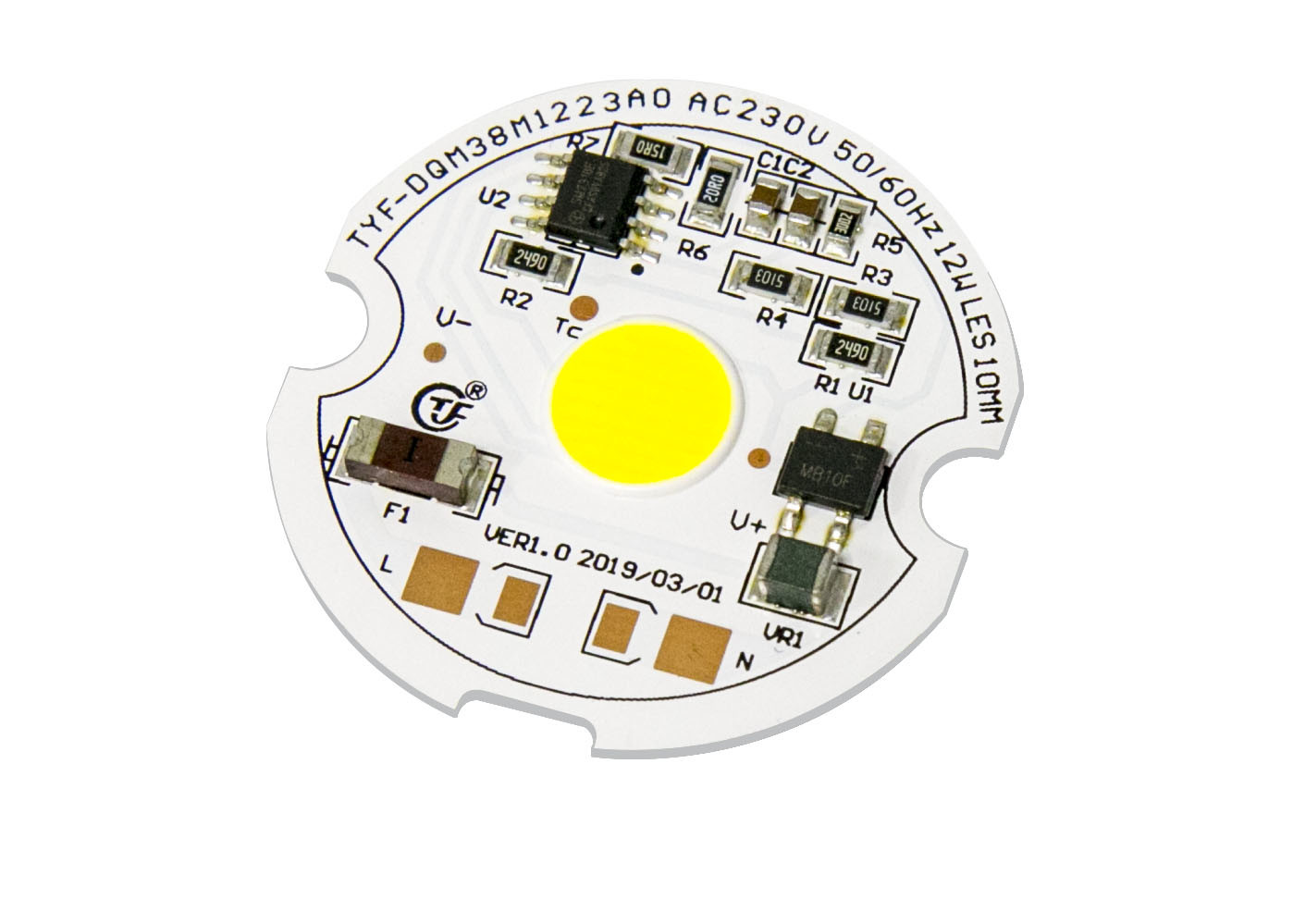

Parete interna a LED COB ACFaretto AC230V  12W 3000K 4000K 6000K 70Ra 80Ra driver a bordo PCB in alluminio

TYF-DQM38M1223A0.pdf

• Si collega direttamente alla tensione di linea AC
• PF elevato e basso THD
• Prestazioni elevate e alta luminosità
• Lunga durata e alta affidabilità
• Basse EMI
• BOM semplice
• Conforme a CE
• Conforme a ROHS e REACH
• Facile assemblaggio

1) codice prodotto: C=Modulo cliente D=Modulo self

2) Codice cliente e codice modulo: se ①=C, allora 4 cifre per il codice cliente, altrimenti per il codice modulo self

3) Codice IC: un carattere per IC

4) Codice potenza:

5) Codice tensione: 11=110V, 12=120V, 22=220V, 23=230V

6) Codice CCT

Caratteristiche elettriche e ottiche (Ta=25℃) Tabella 2-1

Proprietà ottiche

Bin di cromaticità

TYF è conforme allo standard ANSI C78.377A per la sua struttura di bin di cromaticità. Per ogni quadrangolo ANSI per l'intervallo CCT da 2700K a 6500K, TYF fornisce 5 bin e 3 bin.

Tabella 4-1 5 passaggi Bin

Tabella 4-2 3 passaggi Bin

Curve elettriche e ottiche tipiche

Figura 4-2-1 Potenza relativa vs. Tensione, T_a =25℃

Figura 4-2-3 Diagramma radiante, T_a =25℃

Note:

1) Tutte le dimensioni sono in millimetri. (Tolleranza: ±0,2 mm)

2) Scala: Nessuna

Nota:

1) Si consiglia il modulo DOB (AC-COB) di TYF Opto per mantenere la temperatura di giunzione al di sotto della temperatura di giunzione massima specificata (Tabella 2-4).

Temperatura del cavo LED e temperatura della parte superiore dell'IC misurate con termocoppia. Le temperature di giunzione LED e IC possono essere calcolate utilizzando le formule seguenti.

Ts_max=Tj_max-Rθj-s * Pd

Per esempio:

Se la temperatura del cavo LED e la temperatura della parte superiore dell'IC sono 90℃, allora la temperatura di giunzione del LED

Tj=Ts_max+Rθj-s*Pd=90℃ + 12 ℃/W* 1 W = 102 ℃

e la temperatura di giunzione dell'IC

Tj=Ts_max+Rθj-s*Pd=90 ℃ + 15℃/W*2 W= 120 ℃

Resina siliconica di DOB (AC-COB) Manipolazione

I prodotti dei moduli LED TYF Opto, confezionati in vassoi di plastica, in base alle diverse dimensioni, XX pezzi per ogni vassoio di plastica, come mostrato di seguito. prodotti senza scatola di plastica confezionati in sacchetti a bolle, per evitare la pressione esterna, scegliere diversi sacchetti a bolle, in base alle dimensioni del prodotto in ogni confezione di XX prodotti, il prodotto confezionato verrà conservato sotto forma di cartone e sigillato, come mostrato di seguito.

1) xx PCS modulo LED per vassoio 4) Informazioni sulla scatola e imballaggio

2) Impilamento e nastratura del vassoio, XX modulo LED vassoi e vassoi fittizi aggiuntivi 1 ciascuno scatola. Aggiungere gel di silice (1 ciascuno) sopra il vassoio

3) Imballaggio di tenuta
