Dettagli:

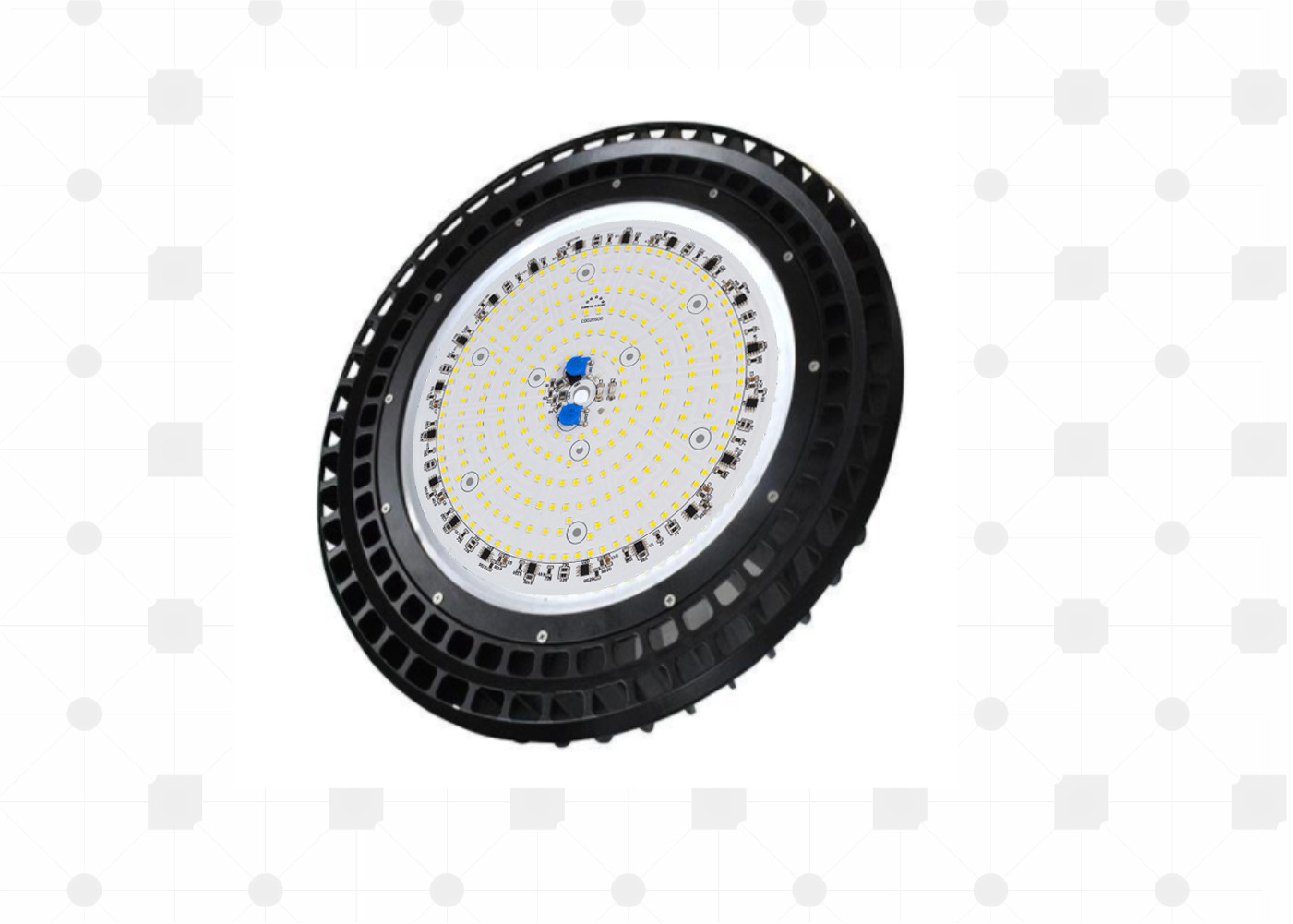

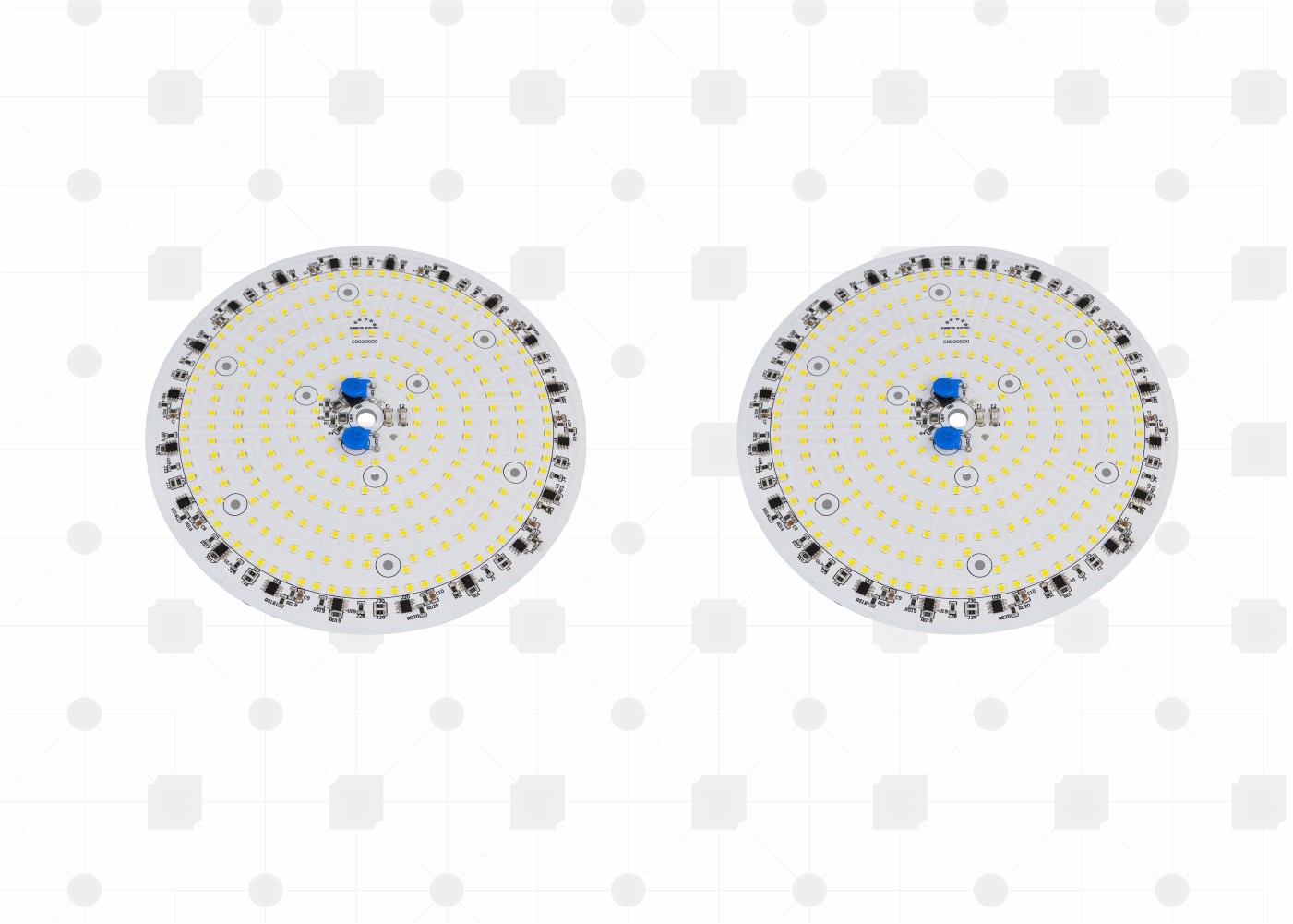

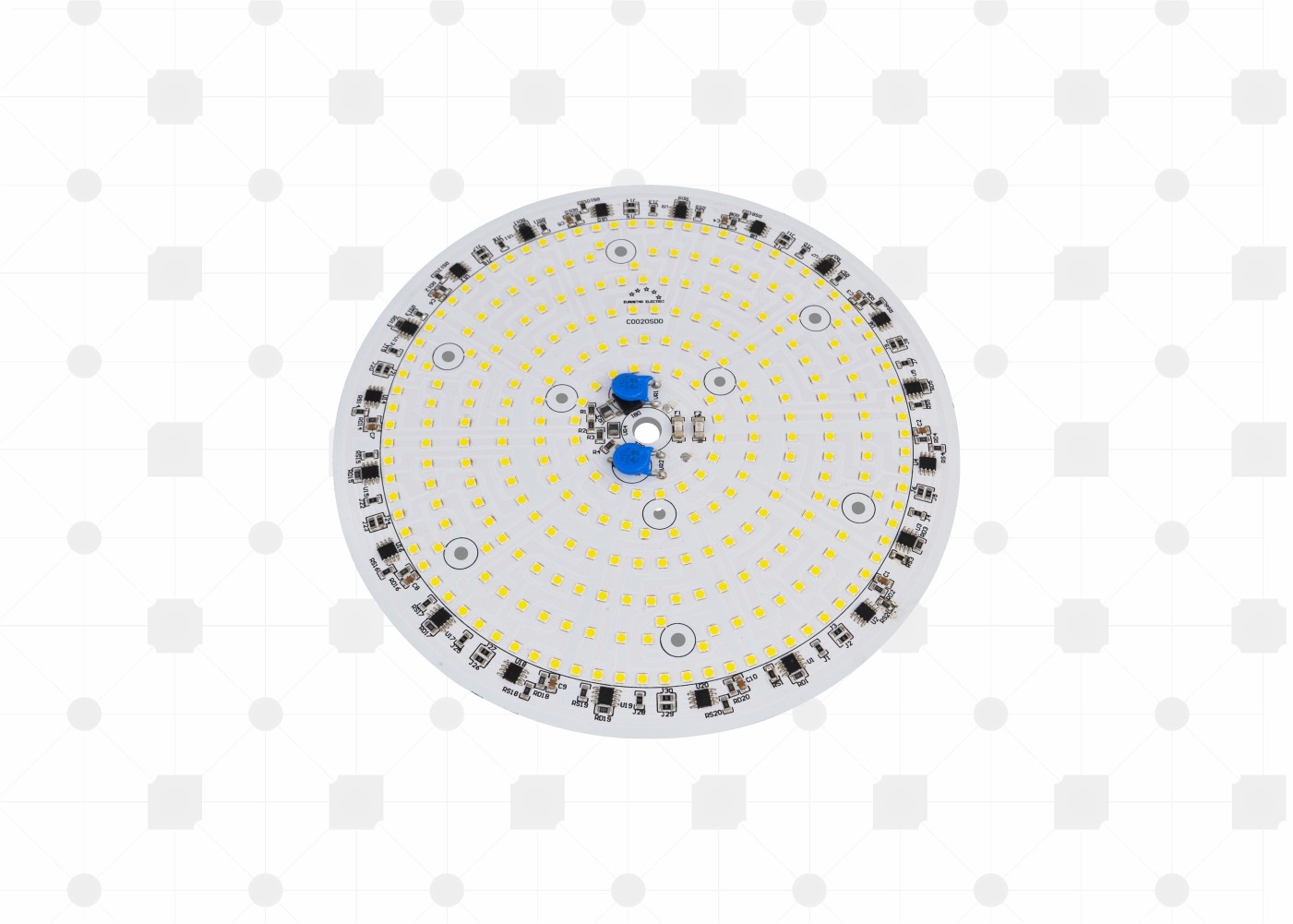

Nome dell'oggetto: Modulo di CA SMD per l'alta luce della baia del UFO
Tipo di prodotto: Modulo di CA
Tensione: 110/220v
Luogo d'origine: Shenzhen, Cina
Modello: TYF DQ195
MOQ: 1 insieme
1. Caratteristiche di prodotto
- Si collega direttamente a tensione di linea di CA
- Efficienza & fattore di alto potere
- Tempo di lunga vita
- BOM semplice
- Rosh compiacente
- Regolamento di tensione di linea
- Assemblea facile
- Prodotto senza piombo
2. Applicazioni:
Alta immagine della luce di inondazione della baia stata necessaria
3. Tabella elettrica & ottica 2-1 di caratteristiche (Ta=25℃)
| Tensione in ingresso |
Vin |
V |
230 |
| Corrente di ingresso |
SE |
mA |
974,2 |
| Frequenza operativa |
F |
Hertz |
50/60 |
| Alimentazione in ingresso di entrata |
P |
W |
203,3 |
| Fattore di potenza |
PF |
% |
0,908 |
| Distorsione armonica totale |
THD |
% |
46,58% |
| Attenuazione del tipo |
□ astuto del □ del □ DMX di DALI del □ del □ 0-10V del □ PWM del TRIAC del □ del RNA altro |
| Capacità dell'impulso |
Contro |
Chilovolt |
1,5 |
| Forza elettrica (CA) |
La VE |
Chilovolt |
1,5 |
| Temperatura caso/di funzionamento |
Ta/Tc |
℃ |
25/85 |
| Parametri del LED |
3030 |
| Flusso luminoso |
Φv |
Lm |
20048 |
| Efficienza luminosa |
ηv |
Lm/w |
98,59 |
| Temperatura del colore |
Il TDC |
K |
5895 |
| Indice di rappresentazione di colore |
Ra/CRI |
% |
81.7/73.8 |
| Distribuzione della luce |
- |
- |
|
| Angolo di visione |
2θ 1/2 |
Grado. |
- |
4. Proprietà ottiche
4,1 recipienti di cromaticità
TYF risponde alla norma dell'ANSI C78.377A per la sua struttura del recipiente della cromaticità. Per ogni quadrilatero dell'ANSI per la gamma del TDC di 2700K a 6500K, TYF fornisce 5 recipienti e 3 recipienti.
Figura recipiente di cromaticità di 3-1
Tabella 4-1 5 recipienti di punto
| Il TDC |
Punti |
La CX |
Il CY |
a |
b |
teta |
| 2700K |
5 |
0,4578 |
0,4101 |
0,01350 |
0,00700 |
53,70 |
| 3000K |
5 |
0,4338 |
0,403 |
0,01390 |
0,00680 |
53,22 |
| 3500K |
5 |
0,4073 |
0,3917 |
0,01545 |
0,00690 |
54,00 |
| 4000K |
5 |
0,3818 |
0,3797 |
0,01565 |
0,00670 |
53,72 |
| 5000K |
5 |
0,3447 |
0,3553 |
0,01370 |
0,00590 |
59,62 |
| 5700K |
5 |
0,3287 |
0,3417 |
0,01243 |
0,00533 |
59,09 |
| 6000K |
5 |
0,3123 |
0,3282 |
0,01115 |
0,00475 |
58,57 |
Tabella 4-2 3 recipienti di punto
| Il TDC |
Punti |
La CX |
Il CY |
a |
b |
teta |
| 2700K |
3 |
0,4578 |
0,4101 |
0,00810 |
0,00420 |
53,70 |
| 3000K |
3 |
0,4338 |
0,403 |
0,00834 |
0,00408 |
53,22 |
| 3500K |
3 |
0,4073 |
0,3917 |
0,00927 |
0,00414 |
54,00 |
| 4000K |
3 |
0,3818 |
0,3797 |
0,00939 |
0,00402 |
53,72 |
| 5000K |
3 |
0,3447 |
0,3553 |
0,00822 |
0,00354 |
59,62 |
| 5700K |
3 |
0,3287 |
0,3417 |
0,00746 |
0,00320 |
59,09 |
| 6000K |
3 |
0,3123 |
0,3282 |
0,00669 |
0,00285 |
58,57 |
4,2 curve elettriche & ottiche tipiche
Figura potere relativo di 4-2-1 contro tensione, Tun =25℃
Figura flusso luminoso relativo di 4-2-2 contro tensione, Tun =25℃
Figura modello radiante di 4-2-3, Tun =25℃
5. specifiche chiave/dispositivi speciali:
1. Guidi direttamente a tensione di linea di CA: 120/230V, nessun driver di AC/DC
2. Con OTR, OVP, OCP, capacità dell'impulso, 1000V
3. Alto PF, certificazioni di CE/UL
4. Buona consistenza di colore, alta Istruzione Autodidattica
5. Temperatura ambiente: -20-50℃, temperatura di caso: <70>
6. La piccola dimensione, progettazione flessibile, dimensione del PWB, il TDC, potere, può essere personalizzata secondo i desideri del cliente.
7. Time> di vita 30.000 ore
6. Imballaggio
TYF opto. Prodotti dei moduli del LED, imballati in vassoio di plastica, secondo la dimensione differente, XX pc ogni vassoio di plastica, secondo le indicazioni di quanto segue. i prodotti senza scatola di plastica imballata nelle borse di bolla, per impedire la pressione esterna, scelgono la borsa di bolla differente, secondo la dimensione del prodotto in ogni pacchetto XX dei prodotti, prodotto confezionato saranno immagazzinati sotto forma di cartone e saranno sigillati, secondo le indicazioni di quanto segue.
1) xx modulo di PCS LED per informazioni & imballaggio del contenitore di vassoio 4)
2)Pila e taping del vassoio, XX modulo del LED
vassoi ed i vassoi supplementari ciascuno di 1 manichino su di
scatola. Aggiunga il gel di silice (1 ciascuno) sopra il vassoio
3) Imballaggio di sigillamento
