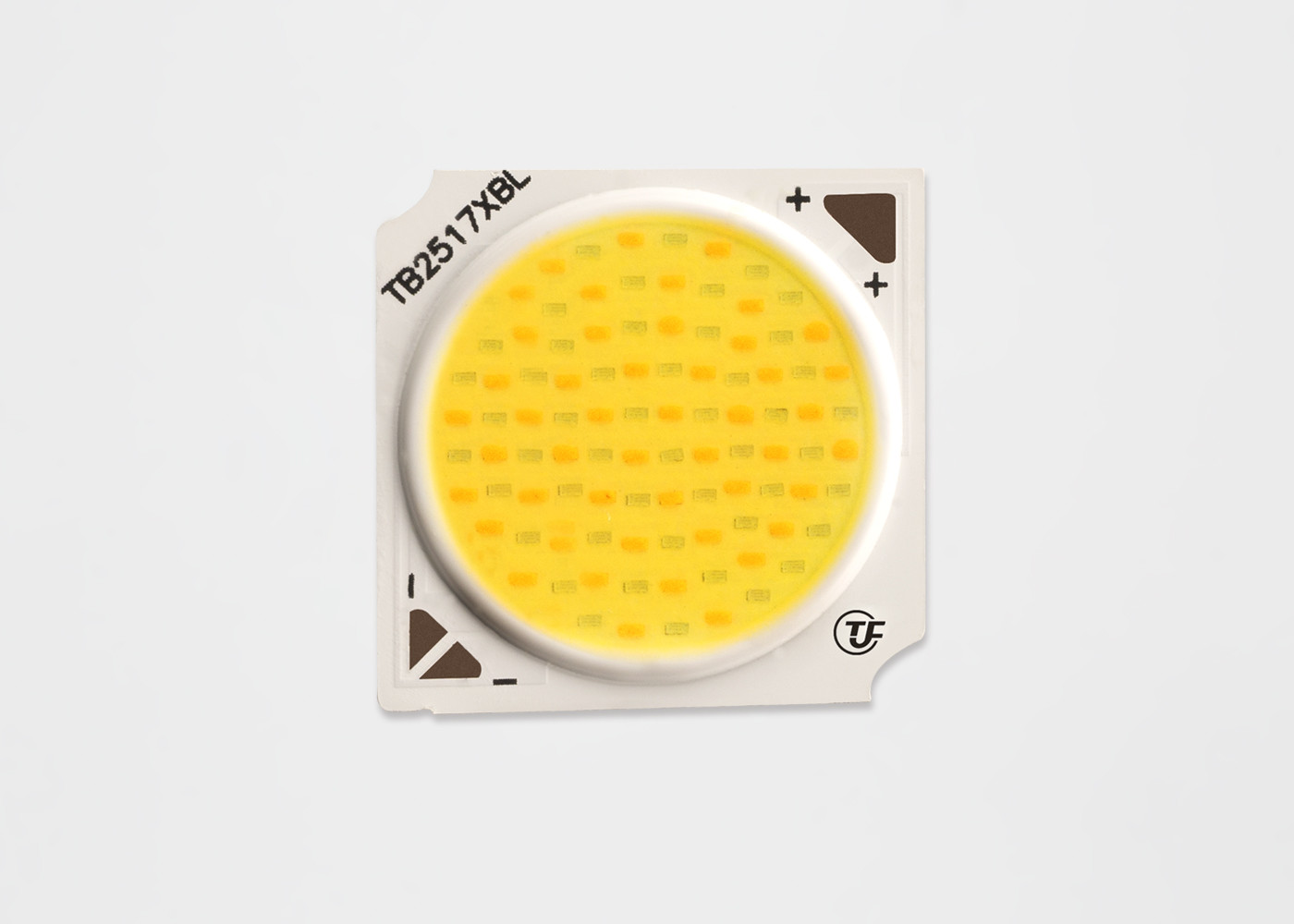

20W 30W Flip chips alumnium no goldwire marchio internazionale
• Sorgente luminosa compatta ad alta densità di flusso
• Illuminazione uniforme e di alta qualità
• Opzioni CRI minimo 70, 80 e 90
• Percorso termico StreaCLined
• Color binning conforme a ENERGY STAR® / ANSI
struttura con standard 2, 3 e 5 SDCM
Chip LED Pannocchia Vantaggi del prodotto:
1. Buone prestazioni termiche e ampio canale caldo.
2. Il punto è uniforme.
3. Risparmio energetico e protezione ambientale, alta efficienza luminosa.
4. Alta luminosità, decadimento in condizioni di scarsa luminosità, lucidato.
5. Facile da usare e facile da installare.
6. Forte capacità antistatica.
Applicazione del LED COB
1, lampada da miniera
2, proiettore
3, lampada della luce di progetto
4, luce del tunnel
5, LED da incasso
| Numero parte |
Potenza tipica (W) |
CCT nominale (K) |
Flusso pulsato minimo (lm) |
Flusso pulsato tipico (lm) |
Tensione tipica (V) |
Corrente nominale (mA) |
Efficacia tipica (lm/W) |
| ML13070302P530E*7 |
3.1 |
3000 K |
377 |
419 |
9.6 |
320 |
135 |
| ML13070302P535E*7 |
3.1 |
3500 K |
382 |
425 |
9.6 |
320 |
137 |
| ML13070302P540E*7 |
3.1 |
4000 K |
385 |
428 |
9.6 |
320 |
138 |
| ML13070302P550E*7 |
3.1 |
5000 K |
388 |
431 |
9.6 |
320 |
139 |
| ML13070302P557E*7 |
3.1 |
5700 K |
391 |
434 |
9.6 |
320 |
140 |
| ML13070302P565E*7 |
3.1 |
6500 K |
388 |
431 |
9.6 |
320 |
139 |
| ML13070302P522E*8 |
3.1 |
2200 K |
304 |
338 |
9.6 |
320 |
109 |
| ML13070302P527E*8 |
3.1 |
2700 K |
326 |
363 |
9.6 |
320 |
117 |
| ML13070302P530E*8 |
3.1 |
3000 K |
338 |
375 |
9.6 |
320 |
121 |
| ML13070302P535E*8 |
3.1 |
3500 K |
346 |
384 |
9.6 |
320 |
124 |
| ML13070302P540E*8 |
3.1 |
4000 K |
352 |
391 |
9.6 |
320 |
126 |
| ML13070302P550E*8 |
3.1 |
5000 K |
357 |
397 |
9.6 |
320 |
128 |
| ML13070302P557E*8 |
3.1 |
5700 K |
363 |
403 |
9.6 |
320 |
130 |
| ML13070302P565E*8 |
3.1 |
6500 K |
357 |
397 |
9.6 |
320 |
128 |
| ML13070302P522E*9 |
3.1 |
2200 K |
262 |
291 |
9.6 |
320 |
94 |
| ML13070302P527E*9 |
3.1 |
2700 K |
285 |
316 |
9.6 |
320 |
102 |
| ML13070302P530E*9 |
3.1 |
3000 K |
296 |
329 |
9.6 |
320 |
106 |
| ML13070302P535E*9 |
3.1 |
3500 K |
304 |
338 |
9.6 |
320 |
109 |
| ML13070302P540E*9 |
3.1 |
4000 K |
310 |
344 |
9.6 |
320 |
111 |
| ML13070302P550E*9 |
3.1 |
5000 K |
315 |
350 |
9.6 |
320 |
113 |
| ML13070302P557E*9 |
3.1 |
5700 K |
321 |
357 |
9.6 |
320 |
115 |
5.1 Informazioni sulla raccolta colori
Figura 1: Grafico dei contenitori di test nello spazio colore xy (condizioni di test pulsato, Tj = 25°C)
CIE1931-x
Tabella 38: Definizioni dei raccoglitori di colori dell'ellisse MacAdam da 2 a 5 passaggi per TYF CoB Core Range
|
Nominale
CCT
|
Punto centrale |
ASSE MAGGIORE (a , b) |
Ellisse
Angelo di rotazione,θ
|
| X |
Y |
2 passaggi |
3 fasi |
5 passaggi |
| 2200K |
0,5018 |
0,4153 |
(0,0048, 0,0027) |
(0,0072, 0,0041) |
(0,0120, 0,0067) |
39.9 |
| 2500K |
0,4806 |
0.4141 |
(0,0050, 0,0027) |
(0,0076, 0,0041) |
(0,0126, 0,0068) |
53.1 |
| 2700K |
0,4575 |
0.4101 |
(0,0053, 0,0027) |
(0,0080, 0,0041) |
(0,0133, 0,0068) |
54.1 |
| 3000K |
0,4338 |
0,4030 |
(0,0057, 0,0028) |
(0,0086, 0,0042) |
(0,0142, 0,0069) |
53.7 |
| 3500K |
0,4073 |
0,3917 |
(0,0062, 0,0028) |
(0,0093, 0,0041) |
(0,0155, 0,0069) |
54.0 |
| 4000K |
0,3818 |
0,3797 |
(0,0063, 0,0027) |
(0,0093, 0,0042) |
(0,0157, 0,0068) |
53.4 |
| 5000K |
0,3447 |
0,3553 |
(0,0054, 0,0024) |
(0,0081, 0,0035) |
(0,0135, 0,0059) |
59.8 |
| 5700K |
0,3290 |
0,3417 |
(0,0048, 0,0021) |
(0,0072, 0,0032) |
(0,0119, 0,0052) |
58.8 |
| 6500K |
0,3123 |
0,3282 |
(0,0044, 0,0018) |
(0,0066, 0,0027) |
(0,0110, 0,0045) |
58.1 |
6.1 Tabella 39: Valutazioni massime
Note per la Tabella 39:
- Azionamento degli array a correnti più elevate, tuttavia il mantenimento del flusso luminoso può essere ridotto.
- È necessario osservare un corretto declassamento della corrente per mantenere la temperatura di giunzione al di sotto del massimo
- Il funzionamento a impulsi con una corrente di pilotaggio di picco uguale alla corrente diretta pulsata di picco dichiarata è accettabile se il tempo di attivazione dell'impulso è ≤1ms per ciclo e il ciclo di lavoro è ≤10%
- I diodi a emissione di luce non sono progettati per essere pilotati a tensione inversa e non produrranno luce in questa condizione.Valutazione massima fornita solo come riferimento.
Note: 1. La tolleranza di tutte le dimensioni è ±0,2 mm se non diversamente specificato.2. Punto di misura Tc al catodo
CONDIZIONI DI SALDATURA CONSIGLIATE
Per saldatura manuale.Si prega di utilizzare la saldatura senza piombo e la saldatura deve essere implementata utilizzando una punta di saldatura a
temperatura inferiore a 350°C e deve essere terminato entro 3,5 secondi per un terreno.Nessuna forza esterna deve essere applicata
alla parte in resina durante la saldatura.Il prossimo processo di saldatura dovrebbe essere eseguito dopo che il prodotto ha
ritorno a temperatura ambiente.ATTENZIONE: CONTROLLO DELLA TEMPERATURA
