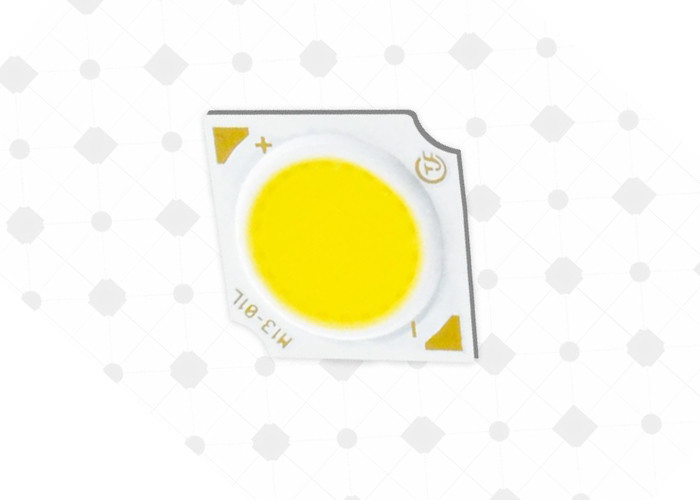

Il compatto Flip Chip Cob Led 128 Lm/W 3000K tipico 80CRI Bridgelux ha condotto il chip

Informazioni di base
Luogo di origine: Shenzhen
Marca: TYF
Certificazione: CE,RoHs
Numero di modello: MF2517
Quantità di ordine minimo: negoziazione
Prezzo: negotiable
Tempi di consegna: 5-7 giorni
Termini di pagamento: D/A, D/P, T/T, Western Union, MoneyGram
Capacità di alimentazione: 1.000.000 pc/giorno
Informazioni dettagliate
Emissione del colore: Bianco bianco e naturale caldo, bianco fresco Materiale del chip: Bridgelux
Tipo: PANNOCCHIA LED Applicazione: LA PANNOCCHIA LED coltiva la lampada
Nome di prodotto: Chip flessibile della pannocchia Garanzia: 5 anni
Evidenziare:

Compatto Flip Chip Cob Led

,

ANSI Flip Chip Cob Led

,

Chip principale Bridgelux 80CRI


Descrizione di prodotto

downlights dell'interno residenziali del chip di vibrazione di grande area luminosa di 20W 30W



Il compatto Flip Chip Cob Led 128 Lm/W 3000K tipico 80CRI Bridgelux ha condotto il chip 0

• Un'efficacia di 128 lm/W tipici per 3000K, 80CRI

• Alta sorgente luminosa compatta di densità di cambiamento continuo

• Uniforme, illuminazione di alta qualità

• Opzioni di Istruzione Autodidattica di minimi 70, 80 e 90

• Percorso termico di StreaCLined

• Struttura binning di colore compiacente di ENERGIA STAR®/ANSI con una norma di 2, 3 e 5 SDCM

• Più di ottimo rendimento incandescente, dell'alogeno e delle lampade fluorescenti

• Operazione di CC di tensione ad alta tensione o bassa

• Serie del prodotto e logo della società sulla parte anteriore

• RoHS compiacente



2, nomenclatura dei prodotti



La designazione del numero del pezzo per le matrici di serie LED di TYF ml è spiegata come segue:



Il compatto Flip Chip Cob Led 128 Lm/W 3000K tipico 80CRI Bridgelux ha condotto il chip 1

Il compatto Flip Chip Cob Led 128 Lm/W 3000K tipico 80CRI Bridgelux ha condotto il chip 2



Numero del pezzo Potere tipico (w) Il TDC nominale (k) Cambiamento continuo pulsato minimo (lm) Cambiamento continuo pulsato tipico (lm) Tensione tipica (v) Corrente nominale (mA) Efficacia tipica (lm/W)
ML13070302P530E*7 3,1 3000 K 377 419 9,6 320 135
ML13070302P535E*7 3,1 3500 K 382 425 9,6 320 137
ML13070302P540E*7 3,1 4000 K 385 428 9,6 320 138
ML13070302P550E*7 3,1 5000 K 388 431 9,6 320 139
ML13070302P557E*7 3,1 5700 K 391 434 9,6 320 140
ML13070302P565E*7 3,1 6500 K 388 431 9,6 320 139
ML13070302P522E*8 3,1 2200 K 304 338 9,6 320 109
ML13070302P527E*8 3,1 2700 K 326 363 9,6 320 117
ML13070302P530E*8 3,1 3000 K 338 375 9,6 320 121
ML13070302P535E*8 3,1 3500 K 346 384 9,6 320 124
ML13070302P540E*8 3,1 4000 K 352 391 9,6 320 126
ML13070302P550E*8 3,1 5000 K 357 397 9,6 320 128
ML13070302P557E*8 3,1 5700 K 363 403 9,6 320 130
ML13070302P565E*8 3,1 6500 K 357 397 9,6 320 128
ML13070302P522E*9 3,1 2200 K 262 291 9,6 320 94
ML13070302P527E*9 3,1 2700 K 285 316 9,6 320 102
ML13070302P530E*9 3,1 3000 K 296 329 9,6 320 106
ML13070302P535E*9 3,1 3500 K 304 338 9,6 320 109
ML13070302P540E*9 3,1 4000 K 310 344 9,6 320 111
ML13070302P550E*9 3,1 5000 K 315 350 9,6 320 113
ML13070302P557E*9 3,1 5700 K 321 357 9,6 320 115





4, applicazioni:



Il compatto Flip Chip Cob Led 128 Lm/W 3000K tipico 80CRI Bridgelux ha condotto il chip 3



5. Proprietà ottiche

5,1 informazioni di Binning di colore


Figura 1: Grafico dei recipienti della prova nello spazio di colore di x-y (condizioni di prova pulsate, Tj = 25°C)



Il compatto Flip Chip Cob Led 128 Lm/W 3000K tipico 80CRI Bridgelux ha condotto il chip 4

CIE1931-x



Tabella 38: 2-Step a 5 definizioni del recipiente di colore di ellisse del macadam di punto per la gamma del centro della pannocchia di TYF



Termine nominale

Il TDC

Punto centrale ASSE PRINCIPALE (a, b)

Ellisse







Angelo di rotazione, θ

X Y 2-Step 3-Step 5-Step
2200K 0,5018 0,4153 (0,0048, 0,0027) (0,0072, 0,0041) (0,0120, 0,0067) 39,9
2500K 0,4806 0,4141 (0,0050, 0,0027) (0,0076, 0,0041) (0,0126, 0,0068) 53,1
2700K 0,4575 0,4101 (0,0053, 0,0027) (0,0080, 0,0041) (0,0133, 0,0068) 54,1
3000K 0,4338 0,4030 (0,0057, 0,0028) (0,0086, 0,0042) (0,0142, 0,0069) 53,7
3500K 0,4073 0,3917 (0,0062, 0,0028) (0,0093, 0,0041) (0,0155, 0,0069) 54,0
4000K 0,3818 0,3797 (0,0063, 0,0027) (0,0093, 0,0042) (0,0157, 0,0068) 53,4
5000K 0,3447 0,3553 (0,0054, 0,0024) (0,0081, 0,0035) (0,0135, 0,0059) 59,8
5700K 0,3290 0,3417 (0,0048, 0,0021) (0,0072, 0,0032) (0,0119, 0,0052) 58,8
6500K 0,3123 0,3282 (0,0044, 0,0018) (0,0066, 0,0027) (0,0110, 0,0045) 58,1





















































6, valutazioni massime assolute


6,1 tabella 39: Valutazioni massime


Il compatto Flip Chip Cob Led 128 Lm/W 3000K tipico 80CRI Bridgelux ha condotto il chip 5

Note per la tabella 39:

  • Guidato le matrici ad più alta manutenzione del lume delle correnti tuttavia può essere ridotto.
  • Ridurre le imposte corrente adeguato deve essere osservato per mantenere la temperatura di giunzione sotto il massimo
  • L'operazione pulsata con un uguale di punta della corrente di azionamento al picco indicato ha pulsato in avanti corrente è accettabile se il tempo d'inserimento di impulso è ≤1ms per ciclo ed il duty cycle è ≤10%
  • I diodi luminescenti non sono destinati per essere guidati nella tensione inversa e non produrranno la luce in questa circostanza. Valutazione massima preveduta per riferimento soltanto.



Il compatto Flip Chip Cob Led 128 Lm/W 3000K tipico 80CRI Bridgelux ha condotto il chip 6



Il compatto Flip Chip Cob Led 128 Lm/W 3000K tipico 80CRI Bridgelux ha condotto il chip 7



Note: 1. Tutta la tolleranza di dimensione è ±0.2mm salvo indicazione contraria. 2. punto di misura di TC al catodo



8, CAUTELA



STATO DI SALDATURA RACCOMANDATO

Per la saldatura manuale. Usi prego la saldatura senza piombo e la saldatura sarà implementata facendo uso di un pezzo di saldatura alla a

la temperatura più bassa di 350C e sarà finita entro 3,5 secondi per una terra. Nessuna forza esterna si applicherà

alla parte della resina mentre saldano è implementato. Il processo seguente della saldatura dovrebbe essere effettuato dopo che il prodotto ha

ritorno alla temperatura ambiente. CAUTELA: CONTROLLO DELLA TEMPERATURA



Il compatto Flip Chip Cob Led 128 Lm/W 3000K tipico 80CRI Bridgelux ha condotto il chip 8



9, imballare ed identificare



Imballaggio ed etichettatura del prodotto



Il compatto Flip Chip Cob Led 128 Lm/W 3000K tipico 80CRI Bridgelux ha condotto il chip 9
