Casa > Prodotti> PANNOCCHIA LED di alto potere> la pannocchia della base del rame 100W ha condotto sorgente luminosa compatta di densità di cambiamento continuo del chip l'alta

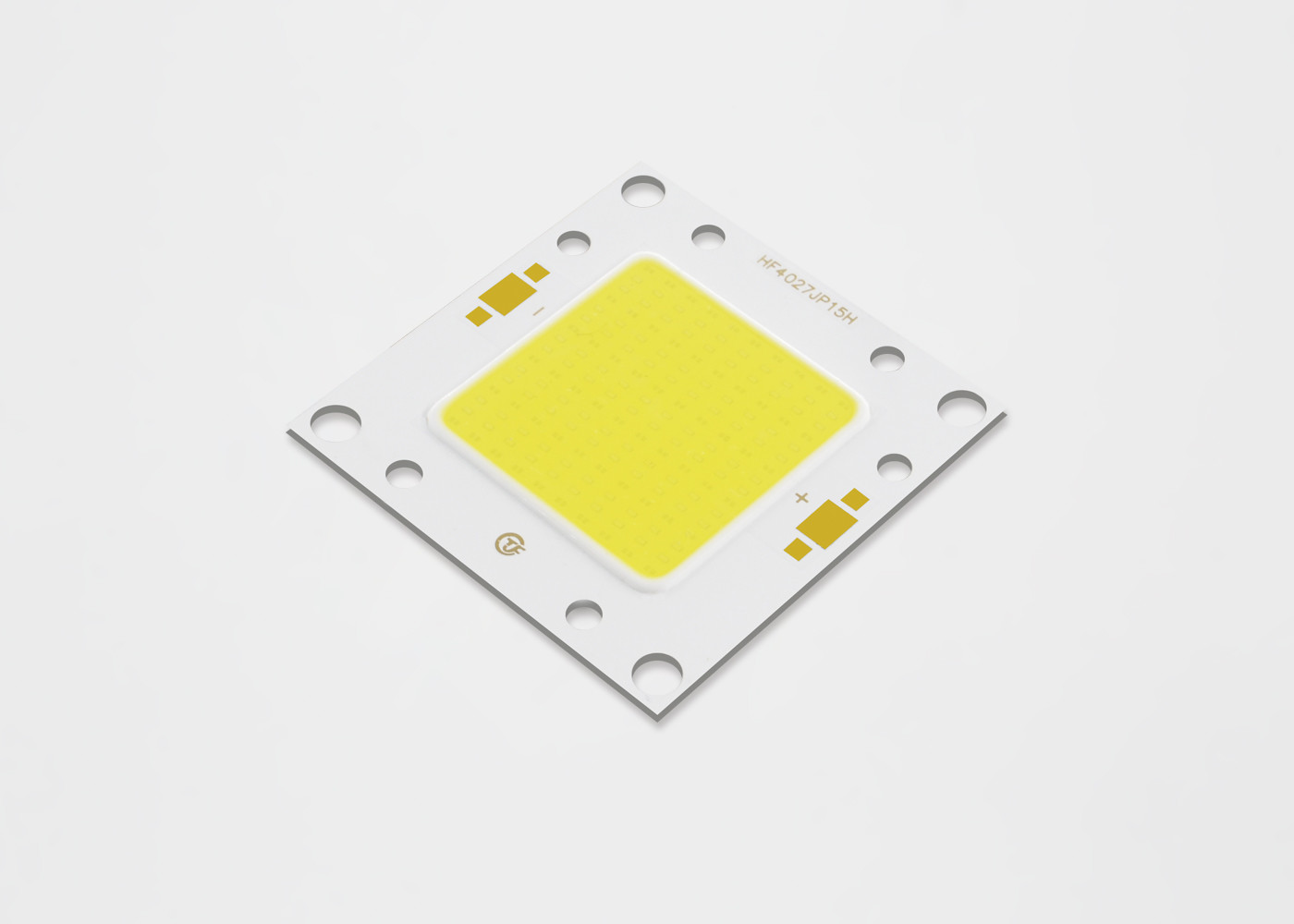

la pannocchia della base del rame 100W ha condotto sorgente luminosa compatta di densità di cambiamento continuo del chip l'alta

100W Copper Base Cob Led Chip Compact High Flux Density Light Source
100W Copper Base Cob Led Chip Compact High Flux Density Light Source
Informazioni di base
Luogo di origine: Shenzhen
Marca: TYF
Certificazione: CE,RoHs, LM80
Numero di modello: HF4027JX15C8
Quantità di ordine minimo: negoziazione
Prezzo: Negoziabile
Tempi di consegna: 5-7 giorni
Termini di pagamento: D/A, D/P, T/T, Western Union, MoneyGram
Capacità di alimentazione: 1.000.000 pc/giorno
Miglior prezzo Contattaci
Informazioni dettagliate
Certificazione: RoHS Tipo: PANNOCCHIA LED
Emettitori di colore: Bianco bianco/freddo bianco/fresco bianco/puro bianco/naturale caldo energia: 100W
Garanzia: 5 anni Durata della vita: 50000 ore
Evidenziare:

PANNOCCHIA di alto potere

,

Pannocchia ha portato il modulo

Descrizione di prodotto

100W ramano gli alti chip del rame del lume del LED della PANNOCCHIA del chip basso di Bridgleux TYF LED principali



la pannocchia della base del rame 100W ha condotto sorgente luminosa compatta di densità di cambiamento continuo del chip l'alta 0

• Un'efficacia di 130 lm/W tipici per 3000K, 80CRI

• Alta sorgente luminosa compatta di densità di cambiamento continuo

• Uniforme, illuminazione di alta qualità

• Opzioni di Istruzione Autodidattica di minimi 70, 80 e 90

• Percorso del termale di StreaCLined

• Colore compiacente di ENERGIA STAR®/ANSI che binning

  struttura con una norma di 2, 3 e 5 SDCM

• Più di ottimo rendimento di incandescente, alogeno

  e lampade fluorescenti

• Operazione di CC di tensione ad alta tensione o bassa

• Serie del prodotto e logo della società sulla parte anteriore

• RoHS compiacente



la pannocchia della base del rame 100W ha condotto sorgente luminosa compatta di densità di cambiamento continuo del chip l'alta 1



La designazione del numero del pezzo per le matrici di serie LED di TYF ml è spiegata come segue:



la pannocchia della base del rame 100W ha condotto sorgente luminosa compatta di densità di cambiamento continuo del chip l'alta 2



la pannocchia della base del rame 100W ha condotto sorgente luminosa compatta di densità di cambiamento continuo del chip l'alta 3

OGGETTO NO. P (W) IL TDC (K) Istruzione Autodidattica MIN (lm)



Max (lm)

 TENSIONE (V) CORRENTE (mA) (lm/W)
HF40251006PB 30 3000 K 70 3186 3540 29,8 960 118
HF40251006PB 30 3500 K 70 3267 3630 29,8 960 121
HF40251006PB 30 4000 K 70 3321 3690 29,8 960 123
HF40251006PB 30 5000 K 70 3375 3750 29,8 960 125
HF40251006PB 30 5700 K 70 3429 3810 29,8 960 127
HF40251006PB 30 6500 K 70 3375 3750 29,8 960 125
HF40251006PB 30 3000 K 80 2916 3240 29,8 960 108
HF40251006PB 30 3500 K 80 2997 3330 29,8 960 111
HF40251006PB 30 4000 K 80 3051 3390 29,8 960 113
HF40251006PB 30 5000 K 80 3105 3450 29,8 960 115
HF40251006PB 30 5700 K 80 3159 3510 29,8 960 117
HF40251006PB 30 6500 K 80 3105 3450 29,8 960 115
HF40251010PB 50 3000 K 70 5220 5800 29,8 1600 116
HF40251010PB 50 3500 K 70 5355 5950 29,8 1600 119
HF40251010PB 50 4000 K 70 5445 6050 29,8 1600 121
HF40251010PB 50 5000 K 70 5535 6150 29,8 1600 123
HF40251010PB 50 5700 K 70 5625 6250 29,8 1600 125
HF40251010PB 50 6500 K 70 5535 6150 29,8 1600 123
HF40251010PB 50 3000 K 80 4770 5300 29,8 1600 106
HF40251010PB 50 3500 K 80 4905 5450 29,8 1600 109
HF40251010PB 50 4000 K 80 4995 5550 29,8 1600 111
HF40251010PB 50 5000 K 80 5085 5650 29,8 1600 113
HF40251010PB 50 5700 K 80 5175 5750 29,8 1600 115
HF40251010PB 50 6500 K 80 5085 5650 29,8 1600 113




HF40251016PB 80 3000 K 70 8208 9120 29,8 2560 114
HF40251016PB 80 3500 K 70 8424 9360 29,8 2560 117
HF40251016PB 80 4000 K 70 8568 9520 29,8 2560 119
HF40251016PB 80 5000 K 70 8712 9680 29,8 2560 121
HF40251016PB 80 5700 K 70 8856 9840 29,8 2560 123
HF40251016PB 80 6500 K 70 8712 9680 29,8 2560 121
HF40251016PB 80 3000 K 80 7488 8320 29,8 2560 104
HF40251016PB 80 3500 K 80 7704 8560 29,8 2560 107
HF40251016PB 80 4000 K 80 7848 8720 29,8 2560 109
HF40251016PB 80 5000 K 80 7992 8880 29,8 2560 111
HF40251016PB 80 5700 K 80 8136 9040 29,8 2560 113
HF40251016PB 80 6500 K 80 7992 8880 29,8 2560 111
HF40251020PB 100 3000 K 70 10080 11200 29,8 2560 112
HF40251020PB 100 3500 K 70 10350 11500 29,8 2560 115
HF40251020PB 100 4000 K 70 10530 11700 29,8 2560 117
HF40251020PB 100 5000 K 70 10710 11900 29,8 2560 119
HF40251020PB 100 5700 K 70 10890 12100 29,8 2560 121
HF40251020PB 100 6500 K 70 10710 11900 29,8 2560 119
HF40251020PB 100 3000 K 80 9180 10200 29,8 2560 102
HF40251020PB 100 3500 K 80 9450 10500 29,8 2560 105
HF40251020PB 100 4000 K 80 9630 10700 29,8 2560 107
HF40251020PB 100 5000 K 80 9810 10900 29,8 2560 109
HF40251020PB 100 5700 K 80 9990 11100 29,8 2560 111
HF40251020PB 100 6500 K 80 9810 10900 29,8 2560 109



la pannocchia della base del rame 100W ha condotto sorgente luminosa compatta di densità di cambiamento continuo del chip l'alta 4



la pannocchia della base del rame 100W ha condotto sorgente luminosa compatta di densità di cambiamento continuo del chip l'alta 5



la pannocchia della base del rame 100W ha condotto sorgente luminosa compatta di densità di cambiamento continuo del chip l'alta 6

5,1 informazioni di Binning di colore


Figura 1: Grafico dei recipienti della prova nello spazio di colore di x-y (condizioni di prova pulsate, Tj = 25°C)



la pannocchia della base del rame 100W ha condotto sorgente luminosa compatta di densità di cambiamento continuo del chip l'alta 7

CIE1931-x



Tabella 38: 2-Step a 5 definizioni del recipiente di colore di ellisse del macadam di punto per la gamma del centro della pannocchia di TYF



Nominale

Il TDC

 Punto centrale ASSE PRINCIPALE (a, b)

Ellisse







Angelo di rotazione, θ
X Y 2-Step 3-Step 5-Step
2200K 0,5018 0,4153 (0,0048, 0,0027) (0,0072, 0,0041) (0,0120, 0,0067) 39,9
2500K 0,4806 0,4141 (0,0050, 0,0027) (0,0076, 0,0041) (0,0126, 0,0068) 53,1
2700K 0,4575 0,4101 (0,0053, 0,0027) (0,0080, 0,0041) (0,0133, 0,0068) 54,1
3000K 0,4338 0,4030 (0,0057, 0,0028) (0,0086, 0,0042) (0,0142, 0,0069) 53,7
3500K 0,4073 0,3917 (0,0062, 0,0028) (0,0093, 0,0041) (0,0155, 0,0069) 54,0
4000K 0,3818 0,3797 (0,0063, 0,0027) (0,0093, 0,0042) (0,0157, 0,0068) 53,4
5000K 0,3447 0,3553 (0,0054, 0,0024) (0,0081, 0,0035) (0,0135, 0,0059) 59,8
5700K 0,3290 0,3417 (0,0048, 0,0021) (0,0072, 0,0032) (0,0119, 0,0052) 58,8
6500K 0,3123 0,3282 (0,0044, 0,0018) (0,0066, 0,0027) (0,0110, 0,0045) 58,1







































































la pannocchia della base del rame 100W ha condotto sorgente luminosa compatta di densità di cambiamento continuo del chip l'alta 8


6,1 tabella 39: Valutazioni massime


la pannocchia della base del rame 100W ha condotto sorgente luminosa compatta di densità di cambiamento continuo del chip l'alta 9

Note per la tabella 39:

  • Guidato le matrici ad più alta manutenzione del lume delle correnti tuttavia può essere ridotto.
  • La corrente adeguata che riduce le imposte deve essere osservata per mantenere la temperatura di giunzione sotto il massimo
  • L'operazione pulsata con una corrente di azionamento di punta uguale al picco indicato ha pulsato corrente di andata è accettabile se il tempo d'inserimento di impulso è ≤1ms per ciclo ed il duty cycle è ≤10%
  • I diodi luminescenti non sono destinati per essere guidati nella tensione inversa e non produrranno la luce in questa circostanza. Valutazione massima preveduta per riferimento soltanto.



la pannocchia della base del rame 100W ha condotto sorgente luminosa compatta di densità di cambiamento continuo del chip l'alta 10



la pannocchia della base del rame 100W ha condotto sorgente luminosa compatta di densità di cambiamento continuo del chip l'alta 11



Note: 1. Tutta la tolleranza di dimensione è ±0.2mm salvo indicazione contraria. 2. punto di misura di TC al catodo



la pannocchia della base del rame 100W ha condotto sorgente luminosa compatta di densità di cambiamento continuo del chip l'alta 12



STATO DI SALDATURA RACCOMANDATO

Per la saldatura del manuale. Usi prego la saldatura senza piombo e la saldatura sarà implementata facendo uso di un pezzo di saldatura alla a

la temperatura più bassa di 350C e sarà finita entro 3,5 secondi per una terra. Non ci sarà nessuna forza esterna applicata

alla parte della resina mentre saldano è implementato. Il processo seguente della saldatura dovrebbe essere effettuato dopo che il prodotto ha

ritorni alla temperatura ambiente. CAUTELA: CONTROLLO DELLA TEMPERATURA



la pannocchia della base del rame 100W ha condotto sorgente luminosa compatta di densità di cambiamento continuo del chip l'alta 13



la pannocchia della base del rame 100W ha condotto sorgente luminosa compatta di densità di cambiamento continuo del chip l'alta 14



Imballaggio ed etichettatura del prodotto



la pannocchia della base del rame 100W ha condotto sorgente luminosa compatta di densità di cambiamento continuo del chip l'alta 15
