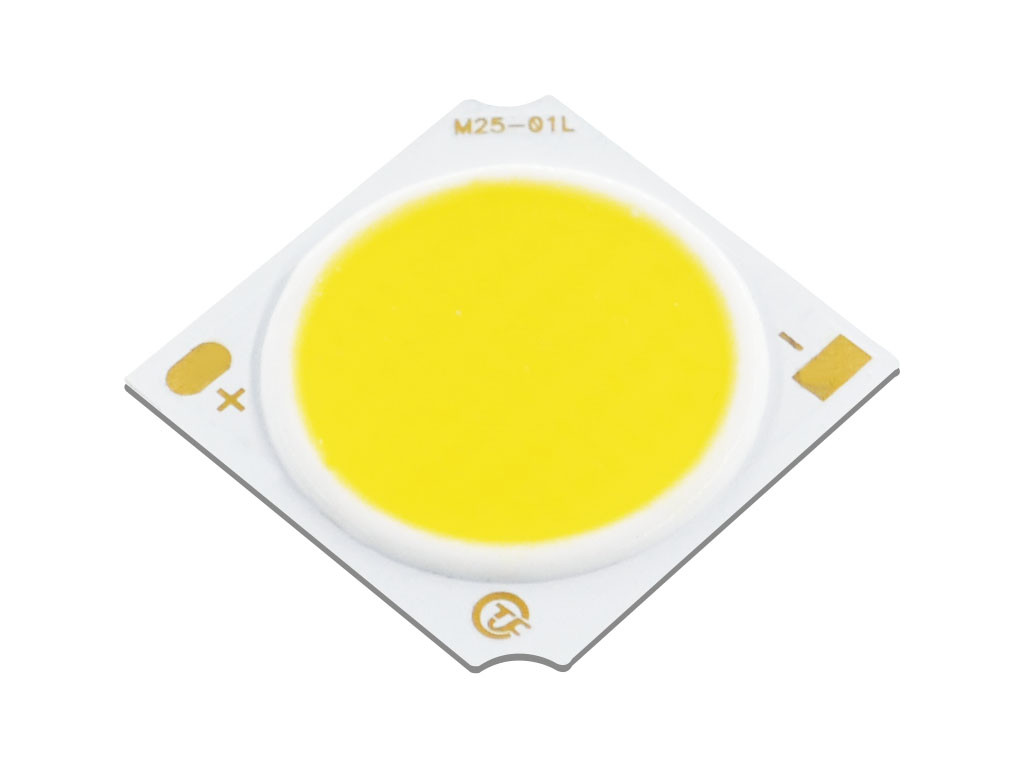

Fonte speciale 3-200W LED, illuminazione di serie viva della luce del punto della pista per la serie speciale
• Efficacia di >130 lm/W tipico per 6000K, 70CRI (PB)
• Un'efficacia di 140 lm/W tipici per 6000K, 70CRI (P6)
• La base di rame, la conducibilità termica è 122-176W/(m. ·K) • Emissione del diametro contro pressione 80kg
• Minimo 70, 80 opzioni di Istruzione Autodidattica
• Colore compiacente di ENERGIA STAR®/ANSI che binning
struttura con una norma di 3 e 5 SDCM
• Più di ottimo rendimento di incandescente, alogeno
e lampade fluorescenti
• Serie del prodotto e logo della società sulla parte anteriore • RoHS compiacente
2 vantaggi
• Alta stabilità per l'applicazione all'aperto
• Resistenza termica significativamente riduttrice e
temperatura di funzionamento aumentata
• Uniforme, luce bianca coerente • Abbassi il costo di gestione • Di facile impiego con i rivelatori di moto e di luce del giorno a
permetta al risparmio energetico aumentato
• Costo di mantenimento riduttore • Rispettoso dell'ambiente, nessun'edizione di disposizione
La designazione del numero del pezzo per le matrici speciali di serie LED di TYF è spiegata come segue:
|
Numero del pezzo
|
Potere tipico (w) |
Il TDC nominale (k) |
Istruzione Autodidattica
|
Il minimo ha pulsato cambiamento continuo (lm) |
Cambiamento continuo pulsato tipico (lm) |
Tensione tipica (v) |
Corrente nominale (mA) |
Efficacia tipica (lm/W) |
| CL54351818P430E*7 |
82,9 |
3000 K |
70 |
12027 |
12932 |
51,2 |
1620 |
156 |
| CL54351818P435E*7 |
82,9 |
3500 K |
70 |
12181 |
13098 |
51,2 |
1620 |
158 |
| CL54351818P440E*7 |
82,9 |
4000 K |
70 |
12258 |
13181 |
51,2 |
1620 |
159 |
| CL54351818P450E*7 |
82,9 |
5000 K |
70 |
12413 |
13347 |
51,2 |
1620 |
161 |
| CL54351818P457E*7 |
82,9 |
5700 K |
70 |
12490 |
13430 |
51,2 |
1620 |
162 |
| CL54351818P465E*7 |
82,9 |
6500 K |
70 |
12413 |
13347 |
51,2 |
1620 |
161 |
| CL54351818P422E*8 |
82,9 |
2200 K |
80 |
10100 |
10860 |
51,2 |
1620 |
131 |
| CL54351818P427E*8 |
82,9 |
2700 K |
80 |
10948 |
11772 |
51,2 |
1620 |
142 |
| CL54351818P430E*8 |
82,9 |
3000 K |
80 |
11256 |
12103 |
51,2 |
1620 |
146 |
| CL54351818P435E*8 |
82,9 |
3500 K |
80 |
11410 |
12269 |
51,2 |
1620 |
148 |
| CL54351818P440E*8 |
82,9 |
4000 K |
80 |
11487 |
12352 |
51,2 |
1620 |
149 |
| CL54351818P450E*8 |
82,9 |
5000 K |
80 |
11642 |
12518 |
51,2 |
1620 |
151 |
| CL54351818P457E*8 |
82,9 |
5700 K |
80 |
11796 |
12684 |
51,2 |
1620 |
153 |
| CL54351818P465E*8 |
82,9 |
6500 K |
80 |
11642 |
12518 |
51,2 |
1620 |
151 |
| CL54351818P422E*9 |
82,9 |
2200 K |
90 |
8943 |
9616 |
51,2 |
1620 |
116 |
| CL54351818P427E*9 |
82,9 |
2700 K |
90 |
9791 |
10528 |
51,2 |
1620 |
127 |
| CL54351818P430E*9 |
82,9 |
3000 K |
90 |
10023 |
10777 |
51,2 |
1620 |
130 |
| CL54351818P435E*9 |
82,9 |
3500 K |
90 |
10177 |
10943 |
51,2 |
1620 |
132 |
| CL54351818P440E*9 |
82,9 |
4000 K |
90 |
10254 |
11026 |
51,2 |
1620 |
133 |
| CL54351818P450E*9 |
82,9 |
5000 K |
90 |
10408 |
11192 |
51,2 |
1620 |
135 |
| CL54351818P457E*9 |
82,9 |
5700 K |
90 |
10485 |
11275 |
51,2 |
1620 |
136 |
5,1 informazioni di Binning di colore
Figura 1: Grafico dei recipienti della prova nello spazio di colore di x-y (condizioni di prova pulsate, Tj = 25°C)
CIE1931-x
Tabella 38: 2-Step a 5 definizioni del recipiente di colore di ellisse del macadam di punto per la gamma del centro della pannocchia di TYF
|
Nominale
Il TDC
|
Punto centrale |
ASSE PRINCIPALE (a, b) |
Ellisse
Angelo di rotazione, θ
|
| X |
Y |
2-Step |
3-Step |
5-Step |
| 2200K |
0,5018 |
0,4153 |
(0,0048, 0,0027) |
(0,0072, 0,0041) |
(0,0120, 0,0067) |
39,9 |
| 2500K |
0,4806 |
0,4141 |
(0,0050, 0,0027) |
(0,0076, 0,0041) |
(0,0126, 0,0068) |
53,1 |
| 2700K |
0,4575 |
0,4101 |
(0,0053, 0,0027) |
(0,0080, 0,0041) |
(0,0133, 0,0068) |
54,1 |
| 3000K |
0,4338 |
0,4030 |
(0,0057, 0,0028) |
(0,0086, 0,0042) |
(0,0142, 0,0069) |
53,7 |
| 3500K |
0,4073 |
0,3917 |
(0,0062, 0,0028) |
(0,0093, 0,0041) |
(0,0155, 0,0069) |
54,0 |
| 4000K |
0,3818 |
0,3797 |
(0,0063, 0,0027) |
(0,0093, 0,0042) |
(0,0157, 0,0068) |
53,4 |
| 5000K |
0,3447 |
0,3553 |
(0,0054, 0,0024) |
(0,0081, 0,0035) |
(0,0135, 0,0059) |
59,8 |
| 5700K |
0,3290 |
0,3417 |
(0,0048, 0,0021) |
(0,0072, 0,0032) |
(0,0119, 0,0052) |
58,8 |
| 6500K |
0,3123 |
0,3282 |
(0,0044, 0,0018) |
(0,0066, 0,0027) |
(0,0110, 0,0045) |
58,1 |
6,1 tabella 39: Valutazioni massime
Note per la tabella 12:
- Guidato le matrici ad più alta manutenzione del lume delle correnti tuttavia può essere ridotto.
- La corrente adeguata che riduce le imposte deve essere osservata per mantenere la temperatura di giunzione sotto il massimo
- L'operazione pulsata con una corrente di azionamento di punta uguale al picco indicato ha pulsato corrente di andata è accettabile se il tempo d'inserimento di impulso è ≤1ms per ciclo ed il duty cycle è ≤10%
- I diodi luminescenti non sono destinati per essere guidati nella tensione inversa e non produrranno la luce in questa circostanza. Valutazione massima preveduta per riferimento soltanto.
Note: 1. Tutta la tolleranza di dimensione è ±0.2mm salvo indicazione contraria. 2. punto di misura di TC al catodo
STATO DI SALDATURA RACCOMANDATO
Per la saldatura del manuale. Usi prego la saldatura senza piombo e la saldatura sarà implementata facendo uso di un pezzo di saldatura alla a
la temperatura più bassa di 350C e sarà finita entro 3,5 secondi per una terra. Non ci sarà nessuna forza esterna applicata
alla parte della resina mentre saldano è implementato. Il processo seguente della saldatura dovrebbe essere effettuato dopo che il prodotto ha
ritorni alla temperatura ambiente. CAUTELA: CONTROLLO DELLA TEMPERATURA
Imballaggio ed etichettatura del prodotto
