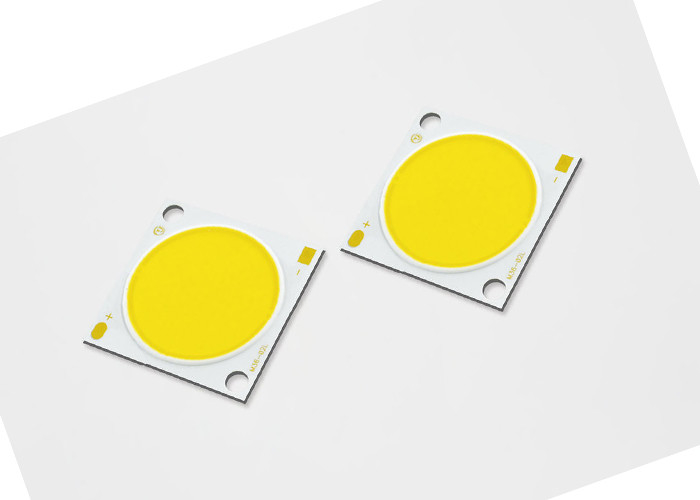

generazione di riscaldamento bassa dell'alta di Istruzione Autodidattica di 20w 30w pannocchia del chip LED per luce istantanea principale

Informazioni di base
Luogo di origine: Shenzhen
Marca: TYF
Certificazione: CE,RoHs
Numero di modello: ML2421
Quantità di ordine minimo: Negoziato
Prezzo: negotiable
Tempi di consegna: 5-7 giorni
Termini di pagamento: D/A, D/P, T/T, Western Union, MoneyGram
Capacità di alimentazione: 1.000.000 PCS/day
Informazioni dettagliate
Potere: 30W Emissione del colore: Bianco bianco e naturale caldo, bianco fresco
Materiale del chip: Bridgelux Tipo: PANNOCCHIA LED
Applicazione: principale coltivi la lampada Product name: Chip LED Cob
Evidenziare:

20w pannocchia del chip LED

,

Alta pannocchia del chip LED di Istruzione Autodidattica

,

chip della pannocchia di 30w LED


Descrizione di prodotto

generazione di riscaldamento bassa dell'alta di Istruzione Autodidattica di 20w 30w pannocchia del chip LED per luce istantanea principale



Caratteristica:

• Il prodotto ha un'efficacia tipica di 128 lm/W per 3000K, l'Istruzione Autodidattica 80.

• Ha un'alta sorgente luminosa compatta di densità di cambiamento continuo.

• Il prodotto offre l'uniforme e l'illuminazione di alta qualità.

• Le opzioni di Istruzione Autodidattica di minimi 70, 80 e 90 sono disponibili.

• Ha un percorso termico aerodinamico.

• Il prodotto è ENERGIA STAR®/ANSI soddisfacente rispetto alla struttura binning di colore con una norma di 2, 3 e 5 SDCM.

• È più di ottimo rendimento incandescente, dell'alogeno e delle lampade fluorescenti.

• Il prodotto può azionare sopra la CC di tensione ad alta tensione o bassa.

• Il logo di serie e della società del prodotto è sulla parte anteriore.

• Il prodotto è RoHS compiacente.





La designazione del numero del pezzo per le matrici di serie LED di TYF ml è spiegata come segue:



generazione di riscaldamento bassa dell'alta di Istruzione Autodidattica di 20w 30w pannocchia del chip LED per luce istantanea principale 0

generazione di riscaldamento bassa dell'alta di Istruzione Autodidattica di 20w 30w pannocchia del chip LED per luce istantanea principale 1





Numero del pezzo

Potere tipico (w) Il TDC nominale (k)



Istruzione Autodidattica

Cambiamento continuo pulsato minimo (lm) Cambiamento continuo pulsato tipico (lm) Tensione tipica (v) Corrente nominale (mA) Efficacia tipica (lm/W)
CL25171210P430E*7 30,6 3000 K 70 4468 4804 34 900 157
CL25171210P435E*7 30,6 3500 K 70 4553 4896 34 900 160
CL25171210P440E*7 30,6 4000 K 70 4639 4988 34 900 163
CL25171210P450E*7 30,6 5000 K 70 4696 5049 34 900 165
CL25171210P457E*7 30,6 5700 K 70 4724 5080 34 900 166
CL25171210P465E*7 30,6 6500 K 70 4696 5049 34 900 165
CL25171210P422E*8 30,6 2200 K 80 3785 4070 34 900 133
CL25171210P427E*8 30,6 2700 K 80 4013 4315 34 900 141
CL25171210P430E*8 30,6 3000 K 80 4183 4498 34 900 147
CL25171210P435E*8 30,6 3500 K 80 4240 4559 34 900 149
CL25171210P440E*8 30,6 4000 K 80 4297 4621 34 900 151
CL25171210P450E*8 30,6 5000 K 80 4326 4651 34 900 152
CL25171210P457E*8 30,6 5700 K 80 4354 4681 34 900 153
CL25171210P465E*8 30,6 6500 K 80 4326 4651 34 900 152
CL25171210P422E*9 30,6 2200 K 90 3187 3427 34 900 112
CL25171210P427E*9 30,6 2700 K 90 3415 3672 34 900 120
CL25171210P430E*9 30,6 3000 K 90 3586 3856 34 900 126
CL25171210P435E*9 30,6 3500 K 90 3643 3917 34 900 128
CL25171210P440E*9 30,6 4000 K 90 3671 3947 34 900 129
CL25171210P450E*9 30,6 5000 K 90 3700 3978 34 900 130
CL25171210P457E*9 30,6 5700 K 90 3728 4008 34 900 131





generazione di riscaldamento bassa dell'alta di Istruzione Autodidattica di 20w 30w pannocchia del chip LED per luce istantanea principale 2

5,1 informazioni di Binning di colore


Figura 1: Grafico dei recipienti della prova nello spazio di colore di x-y (condizioni di prova pulsate, Tj = 25°C)



generazione di riscaldamento bassa dell'alta di Istruzione Autodidattica di 20w 30w pannocchia del chip LED per luce istantanea principale 3

CIE1931-x



Tabella 38: 2-Step a 5 definizioni del recipiente di colore di ellisse del macadam di punto per la gamma del centro della pannocchia di TYF



Termine nominale

Il TDC

Punto centrale ASSE PRINCIPALE (a, b)

Ellisse







Angelo di rotazione, θ

X Y 2-Step 3-Step 5-Step
2200K 0,5018 0,4153 (0,0048, 0,0027) (0,0072, 0,0041) (0,0120, 0,0067) 39,9
2500K 0,4806 0,4141 (0,0050, 0,0027) (0,0076, 0,0041) (0,0126, 0,0068) 53,1
2700K 0,4575 0,4101 (0,0053, 0,0027) (0,0080, 0,0041) (0,0133, 0,0068) 54,1
3000K 0,4338 0,4030 (0,0057, 0,0028) (0,0086, 0,0042) (0,0142, 0,0069) 53,7
3500K 0,4073 0,3917 (0,0062, 0,0028) (0,0093, 0,0041) (0,0155, 0,0069) 54,0
4000K 0,3818 0,3797 (0,0063, 0,0027) (0,0093, 0,0042) (0,0157, 0,0068) 53,4
5000K 0,3447 0,3553 (0,0054, 0,0024) (0,0081, 0,0035) (0,0135, 0,0059) 59,8
5700K 0,3290 0,3417 (0,0048, 0,0021) (0,0072, 0,0032) (0,0119, 0,0052) 58,8
6500K 0,3123 0,3282 (0,0044, 0,0018) (0,0066, 0,0027) (0,0110, 0,0045) 58,1































































generazione di riscaldamento bassa dell'alta di Istruzione Autodidattica di 20w 30w pannocchia del chip LED per luce istantanea principale 4



Note per la tabella 39:

  • Guidato le matrici ad più alta manutenzione del lume delle correnti tuttavia può essere ridotto.
  • Ridurre le imposte corrente adeguato deve essere osservato per mantenere la temperatura di giunzione sotto il massimo
  • L'operazione pulsata con un uguale di punta della corrente di azionamento al picco indicato ha pulsato in avanti corrente è accettabile se il tempo d'inserimento di impulso è ≤1ms per ciclo ed il duty cycle è ≤10%
  • I diodi luminescenti non sono destinati per essere guidati nella tensione inversa e non produrranno la luce in questa circostanza. Valutazione massima preveduta per riferimento soltanto.



generazione di riscaldamento bassa dell'alta di Istruzione Autodidattica di 20w 30w pannocchia del chip LED per luce istantanea principale 5



generazione di riscaldamento bassa dell'alta di Istruzione Autodidattica di 20w 30w pannocchia del chip LED per luce istantanea principale 6



Note: 1. Tutta la tolleranza di dimensione è ±0.2mm salvo indicazione contraria. 2. punto di misura di TC al catodo



generazione di riscaldamento bassa dell'alta di Istruzione Autodidattica di 20w 30w pannocchia del chip LED per luce istantanea principale 7



STATO DI SALDATURA RACCOMANDATO

Per la saldatura manuale. Usi prego la saldatura senza piombo e la saldatura sarà implementata facendo uso di un pezzo di saldatura alla a

la temperatura più bassa di 350C e sarà finita entro 3,5 secondi per una terra. Nessuna forza esterna si applicherà

alla parte della resina mentre saldano è implementato. Il processo seguente della saldatura dovrebbe essere effettuato dopo che il prodotto ha

ritorno alla temperatura ambiente. CAUTELA: CONTROLLO DELLA TEMPERATURA
