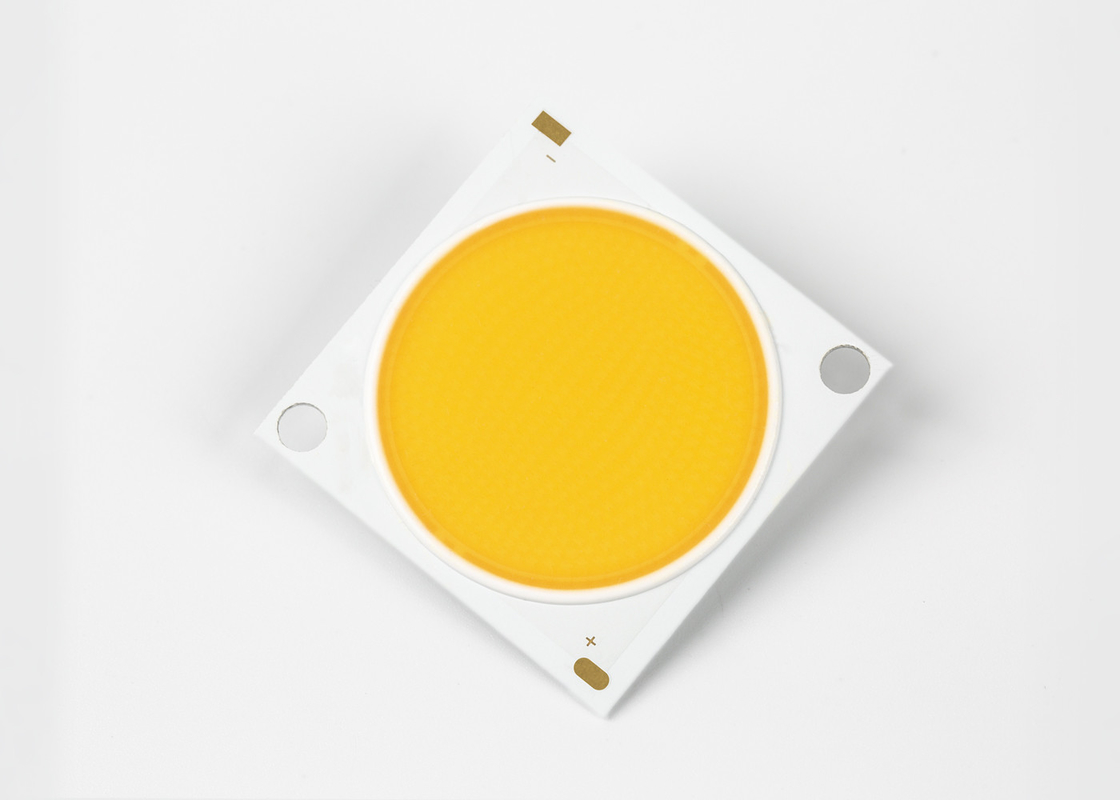

30W 36V Residencial Commercial LED dell'interno ad alto potere leggero scheggia la PANNOCCHIA LED Bridgelux RA90
• Efficacia di 155 lm/W tipica per 3000K, 80CRI
• Sorgente luminosa compatta ad alta densità di flusso
• Illuminazione uniforme e di alta qualità
• Opzioni CRI minimo 70, 80 e 90
• Percorso termico StreaCLined
• Color binning conforme a ENERGY STAR® / ANSI
struttura con standard 2, 3 e 5 SDCM
CaratteristicaS DiPannocchia LED ad alta potenza
1. Buone prestazioni termiche e ampio canale caldo.
2. Il punto è uniforme.
3. Risparmio energetico e protezione ambientale, alta efficienza luminosa.
4. Alta luminosità, decadimento in condizioni di scarsa luminosità, lucidato.
5. Facile da usare e facile da installare.
6. Forte capacità antistatica.
La designazione del numero di parte per gli array di LED della serie TYF ML è spiegata come segue:
|
Numero parte
|
Potenza tipica (W) |
CCT nominale (K) |
CRI
|
Flusso pulsato minimo (lm) |
Flusso pulsato tipico (lm) |
Tensione tipica (V) |
Corrente nominale (mA) |
Efficacia tipica (lm/W) |
| CL25171210P430E*7 |
30.6 |
3000 K |
70 |
4468 |
4804 |
34 |
900 |
157 |
| CL25171210P435E*7 |
30.6 |
3500 K |
70 |
4553 |
4896 |
34 |
900 |
160 |
| CL25171210P440E*7 |
30.6 |
4000 K |
70 |
4639 |
4988 |
34 |
900 |
163 |
| CL25171210P450E*7 |
30.6 |
5000 K |
70 |
4696 |
5049 |
34 |
900 |
165 |
| CL25171210P457E*7 |
30.6 |
5700 K |
70 |
4724 |
5080 |
34 |
900 |
166 |
| CL25171210P465E*7 |
30.6 |
6500 K |
70 |
4696 |
5049 |
34 |
900 |
165 |
| CL25171210P422E*8 |
30.6 |
2200 K |
80 |
3785 |
4070 |
34 |
900 |
133 |
| CL25171210P427E*8 |
30.6 |
2700 K |
80 |
4013 |
4315 |
34 |
900 |
141 |
| CL25171210P430E*8 |
30.6 |
3000 K |
80 |
4183 |
4498 |
34 |
900 |
147 |
| CL25171210P435E*8 |
30.6 |
3500 K |
80 |
4240 |
4559 |
34 |
900 |
149 |
| CL25171210P440E*8 |
30.6 |
4000 K |
80 |
4297 |
4621 |
34 |
900 |
151 |
| CL25171210P450E*8 |
30.6 |
5000 K |
80 |
4326 |
4651 |
34 |
900 |
152 |
| CL25171210P457E*8 |
30.6 |
5700 K |
80 |
4354 |
4681 |
34 |
900 |
153 |
| CL25171210P465E*8 |
30.6 |
6500 K |
80 |
4326 |
4651 |
34 |
900 |
152 |
| CL25171210P422E*9 |
30.6 |
2200 K |
90 |
3187 |
3427 |
34 |
900 |
112 |
| CL25171210P427E*9 |
30.6 |
2700 K |
90 |
3415 |
3672 |
34 |
900 |
120 |
| CL25171210P430E*9 |
30.6 |
3000 K |
90 |
3586 |
3856 |
34 |
900 |
126 |
| CL25171210P435E*9 |
30.6 |
3500 K |
90 |
3643 |
3917 |
34 |
900 |
128 |
| CL25171210P440E*9 |
30.6 |
4000 K |
90 |
3671 |
3947 |
34 |
900 |
129 |
| CL25171210P450E*9 |
30.6 |
5000 K |
90 |
3700 |
3978 |
34 |
900 |
130 |
| CL25171210P457E*9 |
30.6 |
5700 K |
90 |
3728 |
4008 |
34 |
900 |
131 |
5.1 Informazioni sulla raccolta colori
Figura 1: Grafico dei contenitori di test nello spazio colore xy (condizioni di test pulsato, Tj = 25°C)
CIE1931-x
Tabella 38: Definizioni dei raccoglitori di colori dell'ellisse MacAdam da 2 a 5 passaggi per TYF CoB Core Range
|
Nominale
CCT
|
Punto centrale |
ASSE MAGGIORE (a , b) |
Ellisse
Angelo di rotazione,θ
|
| X |
Y |
2 passaggi |
3 fasi |
5 passaggi |
| 2200K |
0,5018 |
0,4153 |
(0,0048, 0,0027) |
(0,0072, 0,0041) |
(0,0120, 0,0067) |
39.9 |
| 2500K |
0,4806 |
0.4141 |
(0,0050, 0,0027) |
(0,0076, 0,0041) |
(0,0126, 0,0068) |
53.1 |
| 2700K |
0,4575 |
0.4101 |
(0,0053, 0,0027) |
(0,0080, 0,0041) |
(0,0133, 0,0068) |
54.1 |
| 3000K |
0,4338 |
0,4030 |
(0,0057, 0,0028) |
(0,0086, 0,0042) |
(0,0142, 0,0069) |
53.7 |
| 3500K |
0,4073 |
0,3917 |
(0,0062, 0,0028) |
(0,0093, 0,0041) |
(0,0155, 0,0069) |
54.0 |
| 4000K |
0,3818 |
0,3797 |
(0,0063, 0,0027) |
(0,0093, 0,0042) |
(0,0157, 0,0068) |
53.4 |
| 5000K |
0,3447 |
0,3553 |
(0,0054, 0,0024) |
(0,0081, 0,0035) |
(0,0135, 0,0059) |
59.8 |
| 5700K |
0,3290 |
0,3417 |
(0,0048, 0,0021) |
(0,0072, 0,0032) |
(0,0119, 0,0052) |
58.8 |
| 6500K |
0,3123 |
0,3282 |
(0,0044, 0,0018) |
(0,0066, 0,0027) |
(0,0110, 0,0045) |
58.1 |
Note per la Tabella 39:
- Azionamento degli array a correnti più elevate, tuttavia il mantenimento del flusso luminoso può essere ridotto.
- È necessario osservare un corretto declassamento della corrente per mantenere la temperatura di giunzione al di sotto del massimo
- Il funzionamento a impulsi con una corrente di pilotaggio di picco uguale alla corrente diretta pulsata di picco dichiarata è accettabile se il tempo di attivazione dell'impulso è ≤1ms per ciclo e il ciclo di lavoro è ≤10%
- I diodi a emissione di luce non sono progettati per essere pilotati a tensione inversa e non produrranno luce in questa condizione.Valutazione massima fornita solo come riferimento.
Note: 1. La tolleranza di tutte le dimensioni è ±0,2 mm se non diversamente specificato.2. Punto di misura Tc al catodo
CONDIZIONI DI SALDATURA CONSIGLIATE
Per saldatura manuale.Si prega di utilizzare la saldatura senza piombo e la saldatura deve essere implementata utilizzando una punta di saldatura a
temperatura inferiore a 350°C e deve essere terminato entro 3,5 secondi per un terreno.Nessuna forza esterna deve essere applicata
alla parte in resina durante la saldatura.Il prossimo processo di saldatura dovrebbe essere eseguito dopo che il prodotto ha
ritorno a temperatura ambiente.ATTENZIONE: CONTROLLO DELLA TEMPERATURA
