Strisce luminose lineari PCB 6W 120 mm Zhaga Connectors CE/ROHS SUPERATO 200LM/W

Famiglia di moduli LED ad alte prestazioni LED con ben nota robustezza superiore, elevata affidabilità, lunga durata, bassa resistenza termica.Affrontare perfettamente le applicazioni che richiedono alta efficienza e requisiti di lunga durata.LED progettati per fornire le precise lunghezze d'onda della luce necessarie per migliorare la resa del raccolto.

La serie di moduli LED è progettata appositamente per facilitare la progettazione del sistema per le applicazioni di orticoltura.La serie di moduli LED offre gli unici LED oggi disponibili che sono raggruppati e testati in base al flusso di fotoni fotosintetici (PPF).

Caratteristiche:

• Modulo LED Angolo di visione al 50% IV: 120°

• Opzioni pacchetto LED 5,0 mm x 5,4 mm per libertà di progettazione.

• Colore: 660 nm (rosso intenso), 450 nm (blu reale), bianco (3000K-7000K).

• Conformità RoHS, senza piombo e Reach.

•LM80

Applicazioni:

•Orticoltura

• Dimensione Meccanica

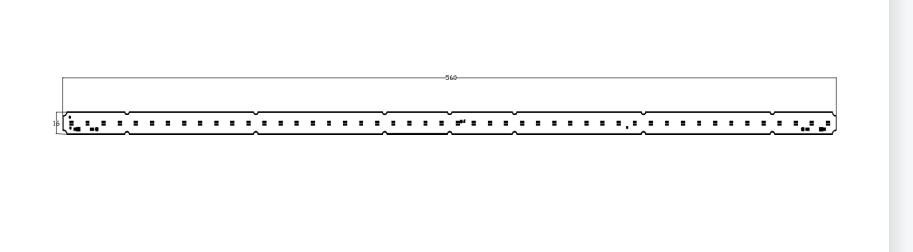

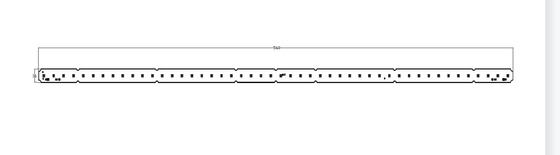

1. Dimensione Meccanica

• Caratteristiche di performance
  • Valutazioni massime assolute

Tabella 1. Valori massimi assoluti

Note per le tabelle

• Tj misurata=25°C.
• Ta: Temperatura ambiente.
• Durata nominale, Ta<85°C.
• Per potenza massima e corrente positiva si intende il valore massimo impostabile della temperatura inferiore della sorgente luminosa a led utilizzando l'apposito dissipatore
• Per mantenere la temperatura Tj al di sotto del valore nominale, è necessario assicurarsi che il radiatore abbia prestazioni di dissipazione del calore sufficienti.Misurazione della temperatura superficiale: la TC su questo punto è mostrata nella figura sottostante.La durata della lampada può essere valutata in base alla temperatura TC.La scheda tecnica del prodotto corrisponde alla durata della temperatura TC

2.2 Caratteristiche elettriche - ottiche

Tabella 2. Caratteristiche ottiche per la serie di moduli LED alle condizioni di test specificate IF=DC 1750mA, Tj=25°C.

Note per le tabelle

• Il modulo LED TYF mantiene una tolleranza del flusso luminoso ± 8% per l'orticoltura del modulo LED.
• Il modulo LED TYF mantiene una tolleranza di PPF ±8% per l'orticoltura del modulo LED.
• Il modulo LED TYF mantiene una tolleranza di PPF ±8% per l'orticoltura del modulo LED.
• Il modulo LED TYF mantiene una tolleranza di funzionamento ± 2 V per l'orticoltura del modulo LED

2.3 Guida alla scelta del prodotto.

Tabella 3. Prestazioni del prodotto del modulo LED a IF=DC 1750mA, Tj=25°C.

Note per le tabelle

1. TYF mantiene una tolleranza di ±8% su μ mol/s per LED Module Horticulture.

2. PAR è la radiazione fotosintetica attiva da 400 a 700 nm.

3. PPF è la radiazione fotosintetica attiva da 400 a 700 nm.

4. Il PPF e il Par tipici del Far Red sono misurati da 700 a 800 nm

2.4 Caratteristiche ottiche

Tabella 4. Caratteristiche ottiche per la serie di moduli LED alle condizioni di test specificate 3500 mA, Tc=85°C.

Note per la tabella 2:

1. Angolo totale al quale viene catturato il 90% del flusso luminoso totale.

2. L'angolo di visione è l'asse fuori asse è l'angolo dalla linea centrale della lampada in cui l'intensità luminosa è ½ del valore di picco.

• 3 curve caratteristiche

• 3.1 Caratteristica di distribuzione dell'energia spettrale

•







• Certificazione e Dichiarazione

• Elemento	Conforme a	Nota
  Dichiarazione	ROHS	Sostanza e materiale pericoloso
  	PORTATA	Sostanza e materiale pericoloso
  	CE	CEM LVD
  	LM80	Mantenimento flusso fotonico Q90>36000H
  	62471	Sicurezza fotobiologica delle lampade





• 4 ATTENZIONE
  • ATTENZIONE: RISCHIO DI ELETTRICITÀ STATICA

• 5.1.1 I LED sono sensibili all'elettricità statica e ai picchi.Si consiglia di utilizzare un bracciale o un guanto antielettrostatico quando si maneggiano i moduli LED.Se ai LED viene applicata una tensione che supera il valore nominale massimo assoluto, potrebbe causare danni o addirittura la distruzione dei dispositivi LED.I LED danneggiati possono mostrare alcune caratteristiche insolite come l'aumento della corrente di dispersione, la tensione di accensione ridotta o l'illuminazione anomala dei LED a bassa corrente.

  6.1.2 La manipolazione di TYF LED SMD richiede contromisure contro l'elettricità statica poiché si tratta di un prodotto a semiconduttore.Si prega di adottare misure adeguate per evitare la produzione di elettricità statica, come indossare un braccialetto o guanti antistatici durante la manipolazione di questo prodotto.Ogni impianto di produzione relativo al prodotto (impianto, attrezzatura, macchina, macchina trasportatrice e unità di trasporto) deve essere collegato a terra e si prega di evitare che il prodotto venga caricato elettricamente.La sensibilità ESD di questo prodotto è 2000 V (HBM, basata su JEITA ED-4701/304).Dopo aver assemblato i LED nei prodotti finali, si consiglia di verificare se i LED assemblati sono danneggiati dall'elettricità statica (fenomeno di dispersione elettrica) o meno.

  6.1.3.Selezione dell'alimentatore: questo prodotto è alimentato utilizzando un driver a corrente costante e la corrente di uscita della gamma di potenza soddisfa i requisiti del libro delle specifiche, se si utilizza una fonte di tensione costante o altre condizioni, eseguire la valutazione del rischio.Si prega di considerare la dispersione e la distanza di sicurezza al prodotto finale.

  6.1.4 L'area della resina è molto sensibile, si prega di non maneggiarla, premerla, toccarla o strofinarla.

  5.2 ATTENZIONE: CONTROLLO DELLA TEMPERATURA

  Temperatura suggerita su Tc < 85 ℃ e temperatura del fosforo su Tc < 115 ℃, se superata, il cliente deve effettuare una valutazione dell'affidabilità.

  5.3 ATTENZIONE: RISCHIO DI ESPOSIZIONE CHIMICA

  5.3.1 Questo modulo LED non deve essere utilizzato in alcun tipo di fluido come acqua, olio, solventi organici, ecc. Quando è necessario il lavaggio, si consiglia di utilizzare alcool isopropilico.Quando si utilizzano altri solventi, è necessario confermare in anticipo se i solventi possono reagire con il materiale del modulo.I solventi Freon vietati non devono essere utilizzati.Non pulire con un pulitore a ultrasuoni.

  5.3.2 L'esposizione ad alcune sostanze chimiche comunemente utilizzate nella produzione e nell'assemblaggio degli apparecchi di illuminazione può causare danni al LED SMD.Si prega di consultare le istruzioni di installazione TYF per ulteriori informazioni.Se si utilizza il prodotto in una delle condizioni seguenti, confermare l'affidabilità.Come: bagnato, gelo, aria salata, gas corrosivi (C1, H2S, dove NH3, SO2, NOX);Esposizione al sole, esposizione all'aperto, polverosa.Acqua, olio, solvente liquido medicale e organico.

  5.3.3 I COV (Composti Organici Volatili) possono essere generati da adesivi, flusso, indurente o additivi organici utilizzati negli apparecchi di illuminazione (apparecchi).L'incapsulante in silicone LED trasparente è permeabile a tali sostanze chimiche e possono causare uno scolorimento dell'incapsulante quando vengono esposti al calore o alla luce.Questo fenomeno può causare una significativa perdita di luce emessa (output) dagli apparecchi di illuminazione (fixtures).Per prevenire questi problemi, raccomandiamo agli utenti di conoscere le proprietà fisiche dei materiali utilizzati negli apparecchi di illuminazione e devono essere selezionati con cura.

  6.3.4 Rischio di solforazione (o appannamento) Il LED utilizza un telaio in piombo placcato in argento e il colore della sua superficie può diventare nero (o di colore scuro) quando è esposto a zolfo (S), cloro (Cl) o altri composti alogenati .La solforazione del lead frame può causare degradazione dell'intensità, cambiamento delle coordinate cromatiche e, in casi estremi, circuito aperto.Richiede cautela.A causa della possibile solforazione del telaio in piombo, i moduli LED non devono essere utilizzati e conservati insieme a sostanze ossidanti costituite da materiali come gomma, carta comune, crema per saldatura al piombo, ecc.





5.4 CONTATTO CON LA SUPERFICIE CHE EMETTE LUCE (LES)

Evitare qualsiasi contatto con il LES.Non toccare il LES del LED SMD o applicare sollecitazioni al LES (area di resina di fosforo gialla).Il contatto può causare danni al LED SMD.Ottiche e riflettori non devono essere montati a contatto con la LES (zona di resina fosforica gialla).I dispositivi ottici possono essere montati sulla superficie superiore dell'alloggiamento in plastica del TYF LED SMD.Se la superficie del LED è sporca, utilizzare alcool per pulirla.Si prega di lasciarlo asciugare per 2 ore prima di utilizzarlo.L'acetone o il corrosivo non sono accettabili.

5.5 STOCCAGGIO

Condizioni di conservazione: prima dell'apertura, la temperatura di conservazione deve essere compresa tra 5 ~ 30 ℃, umidità relativa inferiore al 60%.(Dopo aver aperto la borsa, il LED deve essere utilizzato entro 24 ore).Per il prodotto non utilizzato, eseguire la deumidificazione, sottovuoto.Condizioni di deumidificazione: 60℃ ± 5℃, 24 ore.L'uso effettivo per i prodotti sigillati è di 3 mesi.Se non viene utilizzato entro 24 ore dall'apertura della confezione, il materiale deve essere deumidificato per 3 ore a 60 ℃ ± 5 ℃.

Non conservare il modulo in un luogo polveroso o umido.

Non smontare il modulo.

Si prega di utilizzare questo prodotto entro 5 mesi, che viene conservato nella sua confezione originale non aperta quando viene immagazzinato.

5.6 SICUREZZA DEGLI OCCHI

La classificazione per la sicurezza degli occhi per l'uso di TYF LED SMD è conforme alla specifica IEC/TR 62471: applicazione della norma IEC 62471 per la valutazione del rischio di luce blu per sorgenti luminose e apparecchi di illuminazione.Classifichiamo TYF LED a 6500K RG1.

Non guardare direttamente il LED acceso ad occhio nudo per un lungo periodo di tempo.

6. Officina

7.Imballaggio e spedizione

Prodotti dei moduli TYF Opto.LED, confezionati in vassoio di plastica, in base alle diverse dimensioni, XX PC per vassoio di plastica, come mostrato di seguito.prodotti senza scatola di plastica imballati in sacchetti a bolle d'aria, al fine di evitare la pressione esterna, scegliere un sacchetto a bolle d'aria diverso, in base alle dimensioni del prodotto in ogni confezione di XX prodotti, il prodotto confezionato verrà conservato sotto forma di cartone e sigillato, come mostrato in il seguente.
