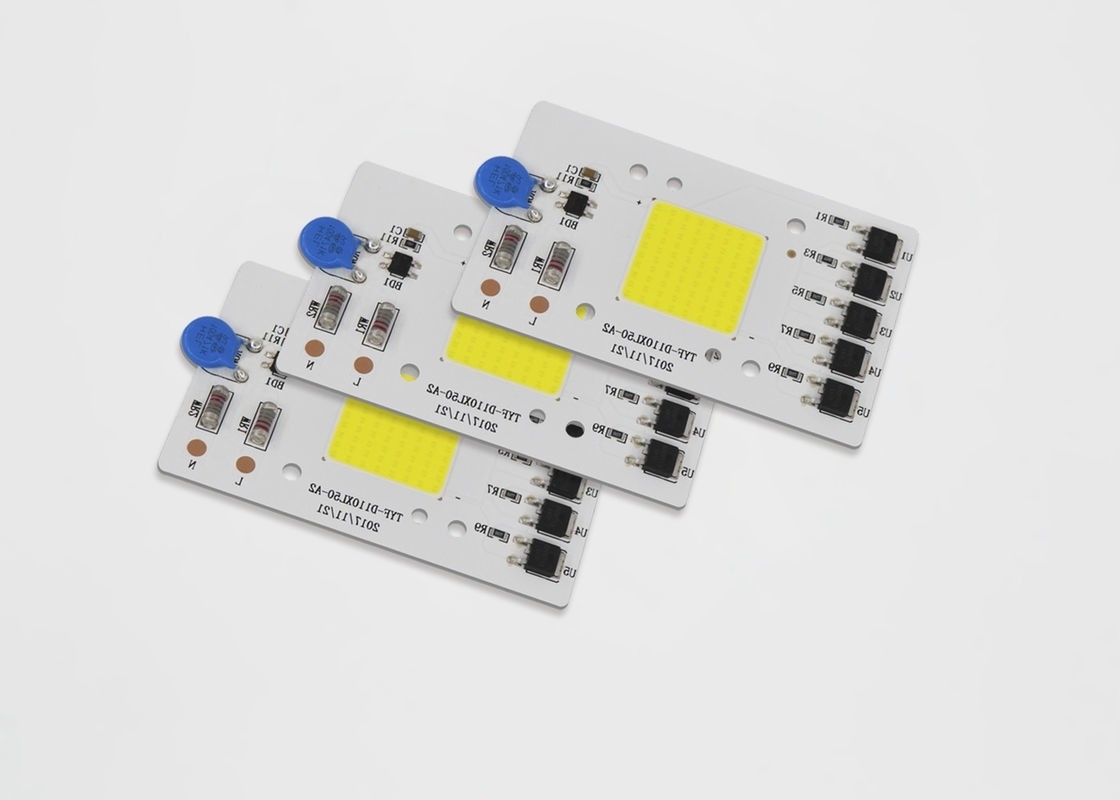

La pannocchia piena di CA di spettro 50W 30W ha condotto Dimmable per l'interno del chip di Bridgelux di alta qualità della luce di inondazione
1. Dettagli:
Nome dell'oggetto: Modulo della PANNOCCHIA di CA per le lampade all'aperto principali
Tipo di prodotto: Modulo di CA
Tensione: 110V/220v
Luogo d'origine: Shenzhen, Cina
Modello: TYF D5284
MOQ: 100 pezzi
1,1 caratteristiche di prodotto
- Si collega direttamente a tensione di linea di CA
- Efficienza & fattore di alto potere
- Tempo di lunga vita
- BOM semplice
- Rosh compiacente
- Regolamento di tensione di linea
- Assemblea facile
2. Applicazioni:
3. Tabella elettrica & ottica 2-1 di caratteristiche (Ta=25℃)
| OGGETTO |
SIMBOLO |
UNITÀ |
Valore TIPICO |
| Tensione in ingresso |
Vin |
V |
230 |
| Corrente di ingresso |
SE |
mA |
236,2 |
| Frequenza operativa |
F |
Hertz |
50/60 |
| Alimentazione in ingresso entrata |
P |
W |
49,49 |
| Fattore di potenza |
PF |
% |
0,911 |
| Distorsione armonica totale |
THD |
% |
45,7% |
| Attenuazione del tipo |
□□ astuto del □ del □ DMX di DALI del □ del □ 0-10V del □ PWM del TRIAC del RNA altro |
| Capacità dell'impulso |
Contro |
Chilovolt |
1 |
| Forza elettrica (CA) |
La VE |
Chilovolt |
1,5 |
| Temperatura caso/di funzionamento |
Ta/Tc |
℃ |
25/85 |
| Parametri del LED |
PANNOCCHIA |
| Flusso luminoso |
Φv |
Lm |
4680,9 |
| Efficienza luminosa |
ηv |
Lm/w |
94,57 |
| Temperatura del colore |
Il TDC |
K |
6381 |
| Indice di rappresentazione di colore |
Ra/CRI |
% |
70.2/59.0 |
| Distribuzione della luce |
- |
- |
|
| Angolo di visione |
2θ 1/2 |
Grado. |
- |
3,1 tabella 2-4 di valutazioni massime assolute (Ta=25℃)
| OGGETTO |
SIMBOLO |
UNITÀ |
Valore |
| Dissipazione di potere |
Palladio |
W |
52,5 |
| Corrente di CA (RMS) |
SE |
mA |
248,5 |
| Tensione CA (RMS) |
Vin |
V |
220~240 |
| Temperatura di giunzione del LED |
GUIDATO Tj |
℃ |
120 |
| Temperatura di giunzione di IC |
Tj-IC |
℃ |
150 |
| Cima della temperatura IC di IC |
Tp |
℃ |
100 |
| Resistenza termica del LED (giunzione/punto di saldatura) |
Rthj-s |
℃/W |
20 |
| Resistenza termica di IC (giunzione/punto di saldatura) |
Rthj-s |
℃/W |
40 |
| Temperatura di funzionamento |
A |
℃ |
-20~+85 |
| Temperatura di stoccaggio |
St |
℃ |
-40~+100 |
| Sensibilità di ESD (HBM) |
Vesd |
Chilovolt |
±2 |
| Temperatura di saldatura (riflusso) |
Tsld |
℃ |
- |
| Temperatura di saldatura (mano) |
Tsld |
℃ |
350 3S |
4. Proprietà ottiche
4,1 recipienti di cromaticità
TYF risponde alla norma dell'ANSI C78.377A per la sua struttura del recipiente della cromaticità. Per ogni quadrilatero dell'ANSI per la gamma del TDC di 2700K a 6500K, TYF fornisce 5 recipienti e 3 recipienti.
Figura recipiente di cromaticità di 4-1-1
Tabella 4-1-2 5 recipienti di punto
| Il TDC |
Punti |
La CX |
Il CY |
a |
b |
teta |
| 2700K |
5 |
0,4578 |
0,4101 |
0,01350 |
0,00700 |
53,70 |
| 3000K |
5 |
0,4338 |
0,403 |
0,01390 |
0,00680 |
53,22 |
| 3500K |
5 |
0,4073 |
0,3917 |
0,01545 |
0,00690 |
54,00 |
| 4000K |
5 |
0,3818 |
0,3797 |
0,01565 |
0,00670 |
53,72 |
| 5000K |
5 |
0,3447 |
0,3553 |
0,01370 |
0,00590 |
59,62 |
| 5700K |
5 |
0,3287 |
0,3417 |
0,01243 |
0,00533 |
59,09 |
| 6000K |
5 |
0,3123 |
0,3282 |
0,01115 |
0,00475 |
58,57 |
Tabella 4--1-3 recipienti 3step
| Il TDC |
Punti |
La CX |
Il CY |
a |
b |
teta |
| 2700K |
3 |
0,4578 |
0,4101 |
0,00810 |
0,00420 |
53,70 |
| 3000K |
3 |
0,4338 |
0,403 |
0,00834 |
0,00408 |
53,22 |
| 3500K |
3 |
0,4073 |
0,3917 |
0,00927 |
0,00414 |
54,00 |
| 4000K |
3 |
0,3818 |
0,3797 |
0,00939 |
0,00402 |
53,72 |
| 5000K |
3 |
0,3447 |
0,3553 |
0,00822 |
0,00354 |
59,62 |
| 5700K |
3 |
0,3287 |
0,3417 |
0,00746 |
0,00320 |
59,09 |
| 6000K |
3 |
0,3123 |
0,3282 |
0,00669 |
0,00285 |
58,57 |
4,2 curve elettriche & ottiche tipiche
Calcoli il potere del parente 4-2-1 contro tensione, i tum =25℃
Calcoli il flusso luminoso del parente 4-2-2 contro tensione, i tum =25℃
Figura modello del punto d'irradiazione di 4-2-3, tum =25℃
5. specifiche chiave/dispositivi speciali:
1. Azionamento direttamente a tensione di linea di CA: 120/230V, nessun driver di AC/DC
2. Con OTR, OVP, OCP, capacità dell'impulso, 1000V
3. Alto PF, certificazioni di CE/UL
4. Buona consistenza di colore, alta Istruzione Autodidattica
5. Temperatura ambiente: -20-50℃, temperatura di caso: <70>
6. La progettazione di piccola dimensione e flessibile, la dimensione del PWB, il TDC, potere, può essere personalizzata secondo i desideri del cliente.
7. Time> di vita 30.000 ore
6. Imballaggio
TYF opto. Prodotti dei moduli del LED, imballati in vassoio di plastica, secondo la dimensione differente, XX pc ogni vassoio di plastica, secondo le indicazioni di quanto segue. i prodotti senza scatola di plastica imballata nelle borse di bolla, per impedire la pressione esterna, scelgono la borsa di bolla differente, secondo la dimensione del prodotto in ogni pacchetto XX dei prodotti, prodotto confezionato saranno immagazzinati sotto forma di cartone e saranno sigillati, secondo le indicazioni di quanto segue.
1) xx modulo di PCS LED per informazioni & imballaggio del contenitore di vassoio 4)
2) Pila e legare del vassoio, XX vassoi del modulo del LED e 1 supplementare vassoi fittizi ciascuno su di scatola. Aggiunga il gel di silice (1 ciascuno) sopra il vassoio
3) Imballaggio di sigillatura
