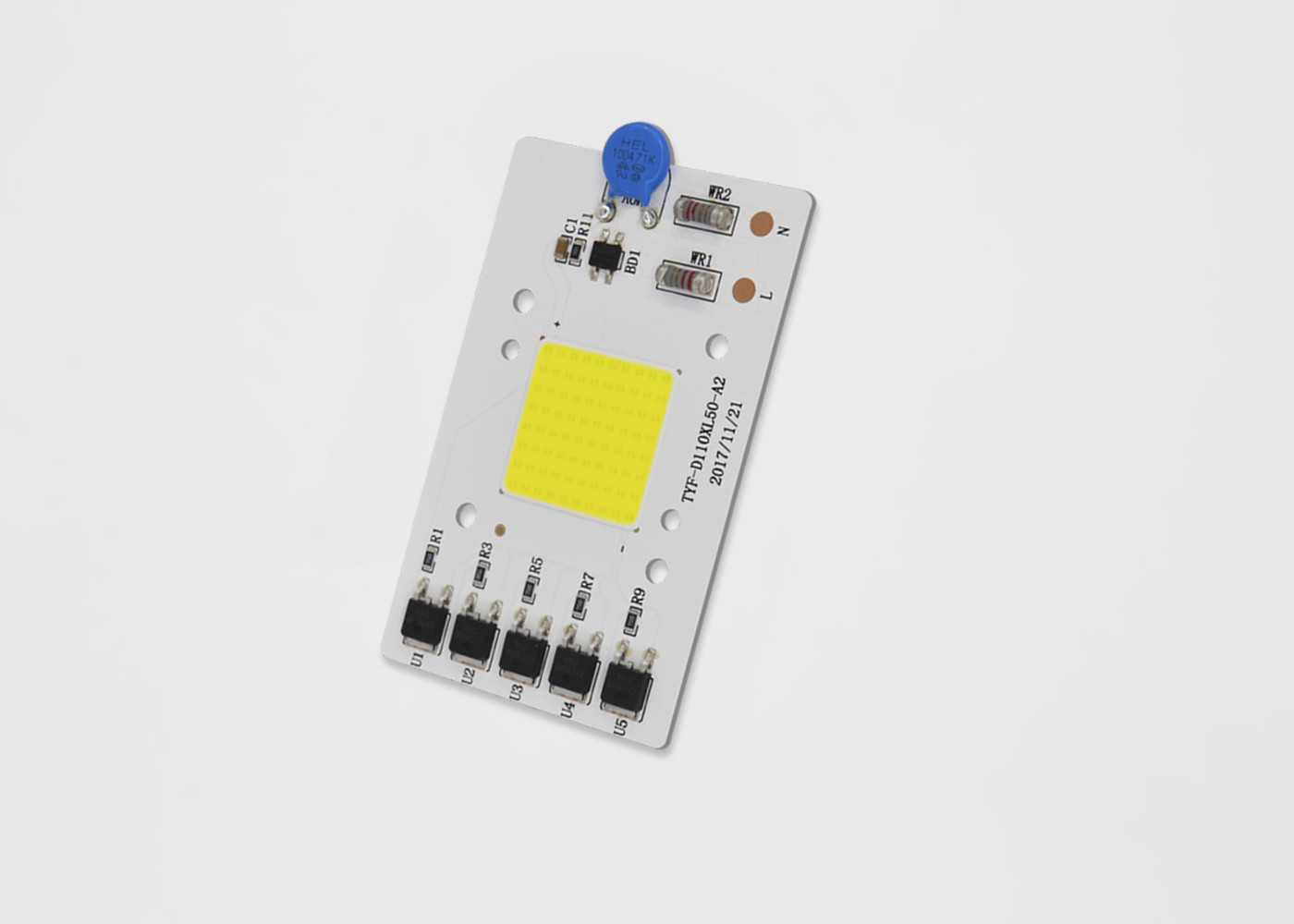

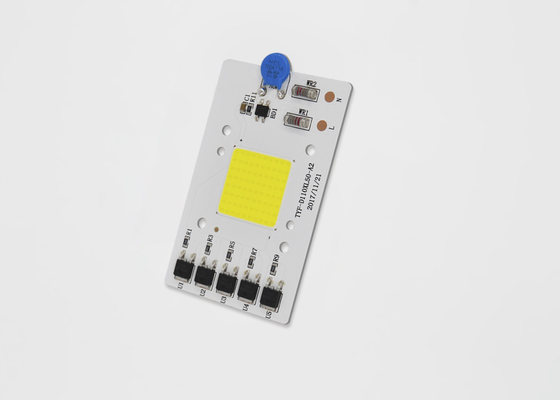

PWB semplice dell'alluminio del driver del modulo 220/230v 50W BOM di CA LED di TYF D5284 a bordo

PWB dell'alluminio del driver della luce di inondazione della luce della baia della PANNOCCHIA LED di CA alto 110V 220V 230V 20W 30W 50W 3000K 4000K 6000K a bordo



• Si collega direttamente a tensione di linea di CA
• Efficienza & fattore di alto potere
• Tempo di lunga vita
• BOM semplice
• Rosh compiacente
• Regolamento di tensione di linea
• Assemblea facile
• Prodotto senza piombo





Base operazionale di dispersione

X1

X2-X5

X6

X7-X8

X9-X10

X11-X12

X13X14

X15X16

X17

X18

X19

X20 X21X22

①

②

③

④

⑤

⑥

⑦

⑧

⑨

⑩

⑾

⑿

⒀

Codice del prodotto

Cliente Codice

Codice di IC

Potere Codice

Codice di tensione

Numerico di serie.

LED Codice

Il TDC Codice

SDCM

Codice di Istruzione Autodidattica

Luminanza

Anno

Mese

Di serie Numerico.

Codice del modulo

Codice di caso

Numerico di serie.

Numerico di serie.



1) codice del prodotto: Modulo di D=Self del modulo di C=Client

2) Codice client & codice del modulo: se cifra 4 del =C del ① poi per il codice client altrimenti per il codice del modulo di auto

3) Codice di IC: un carattere per IC

4) Codice di potere:

Codice di potere
01-99W	100W	120W	150W	200W	250W	300W	350W	400W	450W	500W
01-99	A0	B0	C0	D0	E0	F0	G0	H0	J0	K



5) Codice di tensione: 11=110V, 12=120V, 22=220V, 23=230V

6) Codice del TDC

Il TDC codifica (K)
1800 - 2000	2000 - 2200	2200 - 2400	2500 - 2700	2700 - 2900	3000 - 3200	3200 - 3400	3500 - 3700	4000 - 4300	4500 - 4800	5000 - 5500	5800 - 6300	6000 - 6500	6500 - 7000
18	20	22	25	27	30	32	35	40	45	50	58	60	65





Recipienti di cromaticità



TYF risponde alla norma dell'ANSI C78.377A per la sua struttura del recipiente della cromaticità. Per ogni quadrilatero dell'ANSI per la gamma del TDC di 2700K a 6500K, TYF fornisce 5 recipienti e 3 recipienti.



Figura recipiente di cromaticità di 4-1-1



Tabella 4-1-2 5 recipienti di punto

Il TDC	Punti	La CX	Il CY	a	b	teta
2700K	5	0,4578	0,4101	0,01350	0,00700	53,70
3000K	5	0,4338	0,403	0,01390	0,00680	53,22
3500K	5	0,4073	0,3917	0,01545	0,00690	54,00
4000K	5	0,3818	0,3797	0,01565	0,00670	53,72
5000K	5	0,3447	0,3553	0,01370	0,00590	59,62
5700K	5	0,3287	0,3417	0,01243	0,00533	59,09
6000K	5	0,3123	0,3282	0,01115	0,00475	58,57



Tabella 4--1-3 recipienti 3step

Il TDC	Punti	La CX	Il CY	a	b	teta
2700K	3	0,4578	0,4101	0,00810	0,00420	53,70
3000K	3	0,4338	0,403	0,00834	0,00408	53,22
3500K	3	0,4073	0,3917	0,00927	0,00414	54,00
4000K	3	0,3818	0,3797	0,00939	0,00402	53,72
5000K	3	0,3447	0,3553	0,00822	0,00354	59,62
5700K	3	0,3287	0,3417	0,00746	0,00320	59,09
6000K	3	0,3123	0,3282	0,00669	0,00285	58,57



Curve elettriche & ottiche tipiche

Figura potere relativo di 4-2-1 contro tensione, T_un =25℃



Figura flusso luminoso relativo di 4-2-2 contro tensione, T_un =25℃



Figura modello radiante di 4-2-3, T_un =25℃











































OGGETTO	SIMBOLO	UNITÀ	Valore TIPICO
Tensione in ingresso	Vin	V	230
Corrente di ingresso	SE	mA	236,2
Frequenza operativa	F	Hertz	50/60
Alimentazione in ingresso di entrata	P	W	49,49
Fattore di potenza	PF	%	0,911
Distorsione armonica totale	THD	%	45,7%
Attenuazione del tipo	□ astuto del □ del □ DMX di DALI del □ del □ 0-10V del □ PWM del TRIAC del □ del RNA altro
Capacità dell'impulso	Contro	Chilovolt	1
Forza elettrica (CA)	La VE	Chilovolt	1,5
Temperatura caso/di funzionamento	Ta/Tc	℃	25/85
Parametri del LED	PANNOCCHIA
Flusso luminoso	Φv	Lm	4680,9
Efficienza luminosa	ηv	Lm/w	94,57
Temperatura del colore	Il TDC	K	6381
Indice di rappresentazione di colore	Ra/CRI	%	70.2/59.0
Distribuzione della luce	-	-
Angolo di visione	2θ 1/2	Grado.	-



Nota:

1) La tensione di funzionamento non indica la tensione massima che l'uso dei clienti ma significhi la tensione tollerabile secondo il tasso della variazione della tensione di ogni paese. È raccomandato che la temperatura del cuscinetto della lega per saldatura dovrebbe essere sotto 85℃.

2) I recipienti di colore sono definiti all'operazione transitoria.

3) La tolleranza della misura al nostro tester è Φv+/-10% e Ra+/-2.

4) Una tolleranza di ±5% su dissipazione di potere.

5) Φv è l'uscita totale di flusso luminoso misurata con una sfera integrata.

6) Capacità dell'impulso conformemente a IEC61000-4-5.

7) I moduli che di varianti i parametri soddisfanno forniscono di rimandi table2-2.



Note:

1) Tutte le dimensioni sono nei millimetri. (Tolleranza: ±0.2mm)

2)Scala: Nessuno



Nota:

1)TYF opto. Il modulo della base operazionale di dispersione è raccomandato per tenere la temperatura di giunzione nell'ambito di spec. massima della temperatura di giunzione. (Tabella 2-4).

Temperatura del cavo del LED e temperatura di caso superiore di IC misurata con la termocoppia. Le temperature di unzione di IC e del LED possono essere calcolate facendo uso delle formule come seguono.

Ts_max=Tj_max-Rθj-s * palladio

Per esempio:

Se la temperatura del cavo del LED e la temperatura di caso superiore di IC sono 90℃ poi la temperatura di giunzione del LED

Tj=Ts_max+Rθj-s*Pd=90℃ + 12 ℃/W* 1 W = ℃ 102

e la temperatura di giunzione di IC

℃ Tj=Ts_max+Rθj-s*Pd=90 + ℃ di 15℃/W*2 W= 120

Resina di silicone di passare della base operazionale di dispersione (AC-COB)





TYF opto. Prodotti dei moduli del LED, imballati in vassoio di plastica, secondo la dimensione differente, XX pc ogni vassoio di plastica, secondo le indicazioni di quanto segue. i prodotti senza scatola di plastica imballata nelle borse di bolla, per impedire la pressione esterna, scelgono la borsa di bolla differente, secondo la dimensione del prodotto in ogni pacchetto XX dei prodotti, prodotto confezionato saranno immagazzinati sotto forma di cartone e saranno sigillati, secondo le indicazioni di quanto segue.



1) xx modulo di PCS LED per informazioni & imballaggio del contenitore di vassoio 4)

2) Pila e taping del vassoio, XX modulo del LED

vassoi ed i vassoi supplementari ciascuno di 1 manichino su di

scatola. Aggiunga il gel di silice (1 ciascuno) sopra il vassoio

3) Imballaggio di sigillamento
