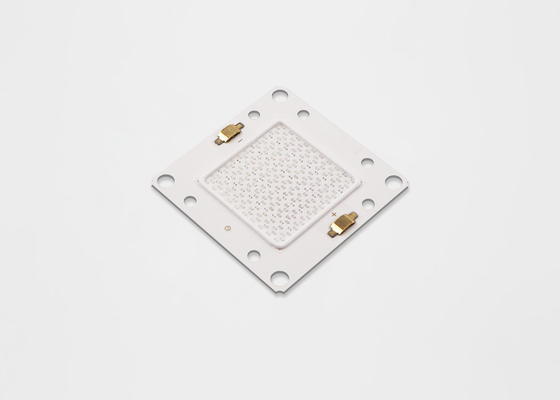

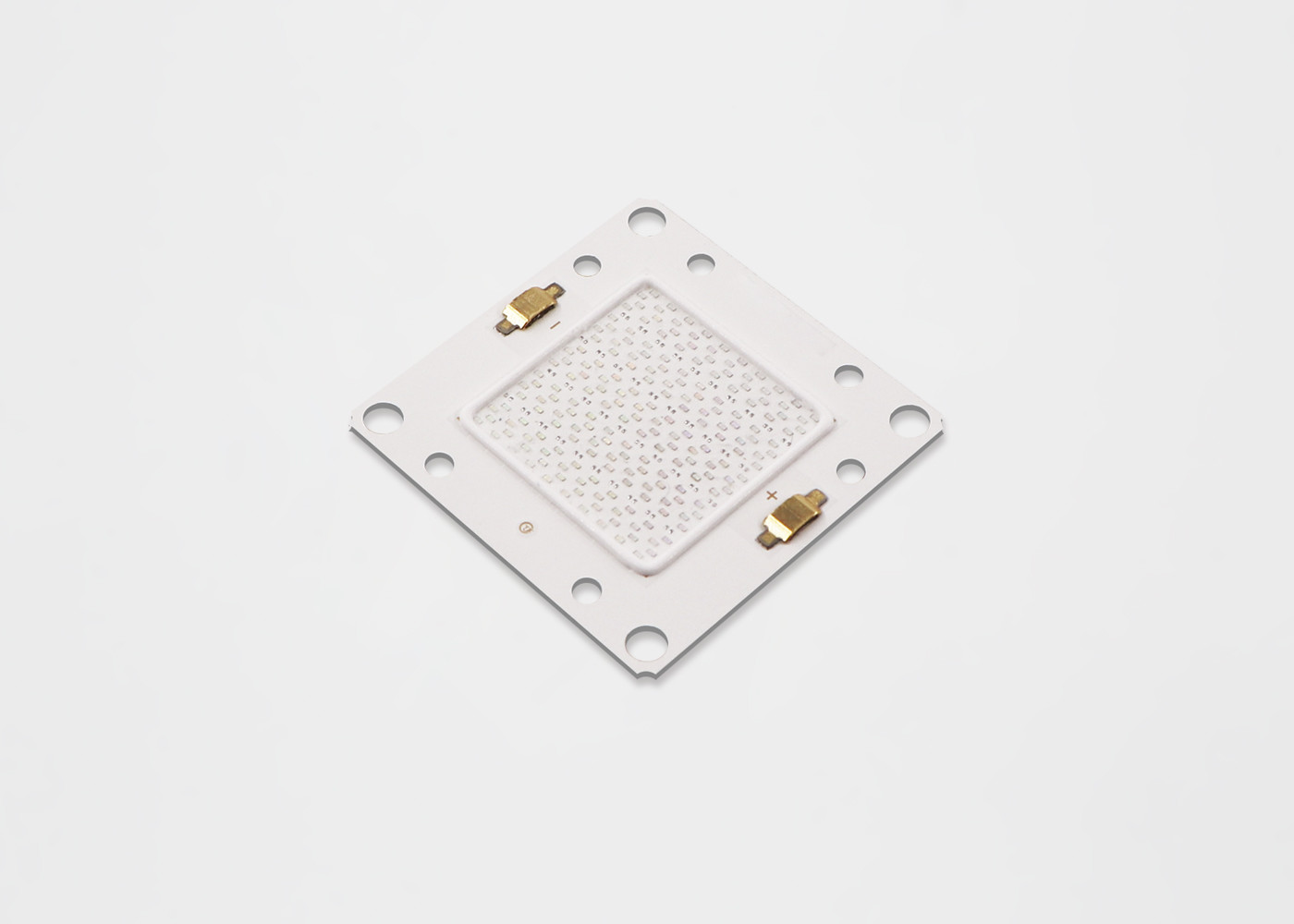

La pannocchia del fulmine dell'orticoltura di alta efficienza ha condotto il temporizzatore che dimmable del chip della luce progressiva 100w ha condotto la luce progressiva diy
1, caratterizza
• Efficacia di >130 lm/W tipico per 6000K, 70CRI (PB)
• Un'efficacia di 140 lm/W tipici per 6000K, 70CRI (P6)
• La base di rame, la conducibilità termica è 122-176W/(m. ·K) • Emissione del diametro contro pressione 80kg
• Minimo 70, 80 opzioni di Istruzione Autodidattica
• Struttura binning di colore compiacente di ENERGIA STAR®/ANSI con una norma di 3 e 5 SDCM
• Più di ottimo rendimento incandescente, dell'alogeno e delle lampade fluorescenti
• Serie del prodotto e logo della società sulla parte anteriore • RoHS compiacente
2 vantaggi
• Alta stabilità per l'applicazione all'aperto
• Resistenza termica significativamente riduttrice e temperatura di funzionamento aumentata
• Luce bianca uniforme e coerente • Costo di gestione più basso • Di facile impiego con i rivelatori di moto e di luce del giorno per permettere al risparmio energetico aumentato
• Costo di mantenimento riduttore • Rispettoso dell'ambiente, nessun'edizione di disposizione
2, nomenclatura dei prodotti
La designazione del numero del pezzo per le matrici all'aperto di serie LED di TYF (OD) è spiegata come segue:
3, valutazioni massime
| OGGETTO NO. |
P (W) |
IL TDC (K) |
Istruzione Autodidattica |
MIN (lm) |
Max (lm)
|
TENSIONE (V) |
CORRENTE (mA) |
(lm/W) |
| HF40251006PB |
30 |
3000 K |
70 |
3186 |
3540 |
29,8 |
960 |
118 |
| HF40251006PB |
30 |
3500 K |
70 |
3267 |
3630 |
29,8 |
960 |
121 |
| HF40251006PB |
30 |
4000 K |
70 |
3321 |
3690 |
29,8 |
960 |
123 |
| HF40251006PB |
30 |
5000 K |
70 |
3375 |
3750 |
29,8 |
960 |
125 |
| HF40251006PB |
30 |
5700 K |
70 |
3429 |
3810 |
29,8 |
960 |
127 |
| HF40251006PB |
30 |
6500 K |
70 |
3375 |
3750 |
29,8 |
960 |
125 |
| HF40251006PB |
30 |
3000 K |
80 |
2916 |
3240 |
29,8 |
960 |
108 |
| HF40251006PB |
30 |
3500 K |
80 |
2997 |
3330 |
29,8 |
960 |
111 |
| HF40251006PB |
30 |
4000 K |
80 |
3051 |
3390 |
29,8 |
960 |
113 |
| HF40251006PB |
30 |
5000 K |
80 |
3105 |
3450 |
29,8 |
960 |
115 |
| HF40251006PB |
30 |
5700 K |
80 |
3159 |
3510 |
29,8 |
960 |
117 |
| HF40251006PB |
30 |
6500 K |
80 |
3105 |
3450 |
29,8 |
960 |
115 |
| HF40251010PB |
50 |
3000 K |
70 |
5220 |
5800 |
29,8 |
1600 |
116 |
| HF40251010PB |
50 |
3500 K |
70 |
5355 |
5950 |
29,8 |
1600 |
119 |
| HF40251010PB |
50 |
4000 K |
70 |
5445 |
6050 |
29,8 |
1600 |
121 |
| HF40251010PB |
50 |
5000 K |
70 |
5535 |
6150 |
29,8 |
1600 |
123 |
| HF40251010PB |
50 |
5700 K |
70 |
5625 |
6250 |
29,8 |
1600 |
125 |
| HF40251010PB |
50 |
6500 K |
70 |
5535 |
6150 |
29,8 |
1600 |
123 |
| HF40251010PB |
50 |
3000 K |
80 |
4770 |
5300 |
29,8 |
1600 |
106 |
| HF40251010PB |
50 |
3500 K |
80 |
4905 |
5450 |
29,8 |
1600 |
109 |
| HF40251010PB |
50 |
4000 K |
80 |
4995 |
5550 |
29,8 |
1600 |
111 |
| HF40251010PB |
50 |
5000 K |
80 |
5085 |
5650 |
29,8 |
1600 |
113 |
| HF40251010PB |
50 |
5700 K |
80 |
5175 |
5750 |
29,8 |
1600 |
115 |
| HF40251010PB |
50 |
6500 K |
80 |
5085 |
5650 |
29,8 |
1600 |
113 |
4, applicazioni:
5. Proprietà ottiche
5,1 informazioni di Binning di colore
Figura 1: Grafico dei recipienti della prova nello spazio di colore di x-y (condizioni di prova pulsate, Tj = 25°C)
CIE1931-x
Tabella 38: 2-Step a 5 definizioni del recipiente di colore di ellisse del macadam di punto per la gamma del centro della pannocchia di TYF
|
Termine nominale
Il TDC
|
Punto centrale |
ASSE PRINCIPALE (a, b) |
Ellisse
Angelo di rotazione, θ
|
| X |
Y |
2-Step |
3-Step |
5-Step |
| 2200K |
0,5018 |
0,4153 |
(0,0048, 0,0027) |
(0,0072, 0,0041) |
(0,0120, 0,0067) |
39,9 |
| 2500K |
0,4806 |
0,4141 |
(0,0050, 0,0027) |
(0,0076, 0,0041) |
(0,0126, 0,0068) |
53,1 |
| 2700K |
0,4575 |
0,4101 |
(0,0053, 0,0027) |
(0,0080, 0,0041) |
(0,0133, 0,0068) |
54,1 |
| 3000K |
0,4338 |
0,4030 |
(0,0057, 0,0028) |
(0,0086, 0,0042) |
(0,0142, 0,0069) |
53,7 |
| 3500K |
0,4073 |
0,3917 |
(0,0062, 0,0028) |
(0,0093, 0,0041) |
(0,0155, 0,0069) |
54,0 |
| 4000K |
0,3818 |
0,3797 |
(0,0063, 0,0027) |
(0,0093, 0,0042) |
(0,0157, 0,0068) |
53,4 |
| 5000K |
0,3447 |
0,3553 |
(0,0054, 0,0024) |
(0,0081, 0,0035) |
(0,0135, 0,0059) |
59,8 |
| 5700K |
0,3290 |
0,3417 |
(0,0048, 0,0021) |
(0,0072, 0,0032) |
(0,0119, 0,0052) |
58,8 |
| 6500K |
0,3123 |
0,3282 |
(0,0044, 0,0018) |
(0,0066, 0,0027) |
(0,0110, 0,0045) |
58,1 |
6, valutazioni massime assolute
6,1 tabella 39: Valutazioni massime
Note per la tabella 12:
- Guidato le matrici ad più alta manutenzione del lume delle correnti tuttavia può essere ridotto.
- Ridurre le imposte corrente adeguato deve essere osservato per mantenere la temperatura di giunzione sotto il massimo
- L'operazione pulsata con un uguale di punta della corrente di azionamento al picco indicato ha pulsato in avanti corrente è accettabile se il tempo d'inserimento di impulso è ≤1ms per ciclo ed il duty cycle è ≤10%
- I diodi luminescenti non sono destinati per essere guidati nella tensione inversa e non produrranno la luce in questa circostanza. Valutazione massima preveduta per riferimento soltanto.
7, dimensione meccanica
Note: 1. Tutta la tolleranza di dimensione è ±0.2mm salvo indicazione contraria. 2. punto di misura di TC al catodo
8, CAUTELA
STATO DI SALDATURA RACCOMANDATO
Per la saldatura manuale. Usi prego la saldatura senza piombo e la saldatura sarà implementata facendo uso di un pezzo di saldatura alla a
la temperatura più bassa di 350C e sarà finita entro 3,5 secondi per una terra. Nessuna forza esterna si applicherà
alla parte della resina mentre saldano è implementato. Il processo seguente della saldatura dovrebbe essere effettuato dopo che il prodotto ha
ritorno alla temperatura ambiente. CAUTELA: CONTROLLO DELLA TEMPERATURA
9, imballare ed identificare
Imballaggio ed etichettatura del prodotto
