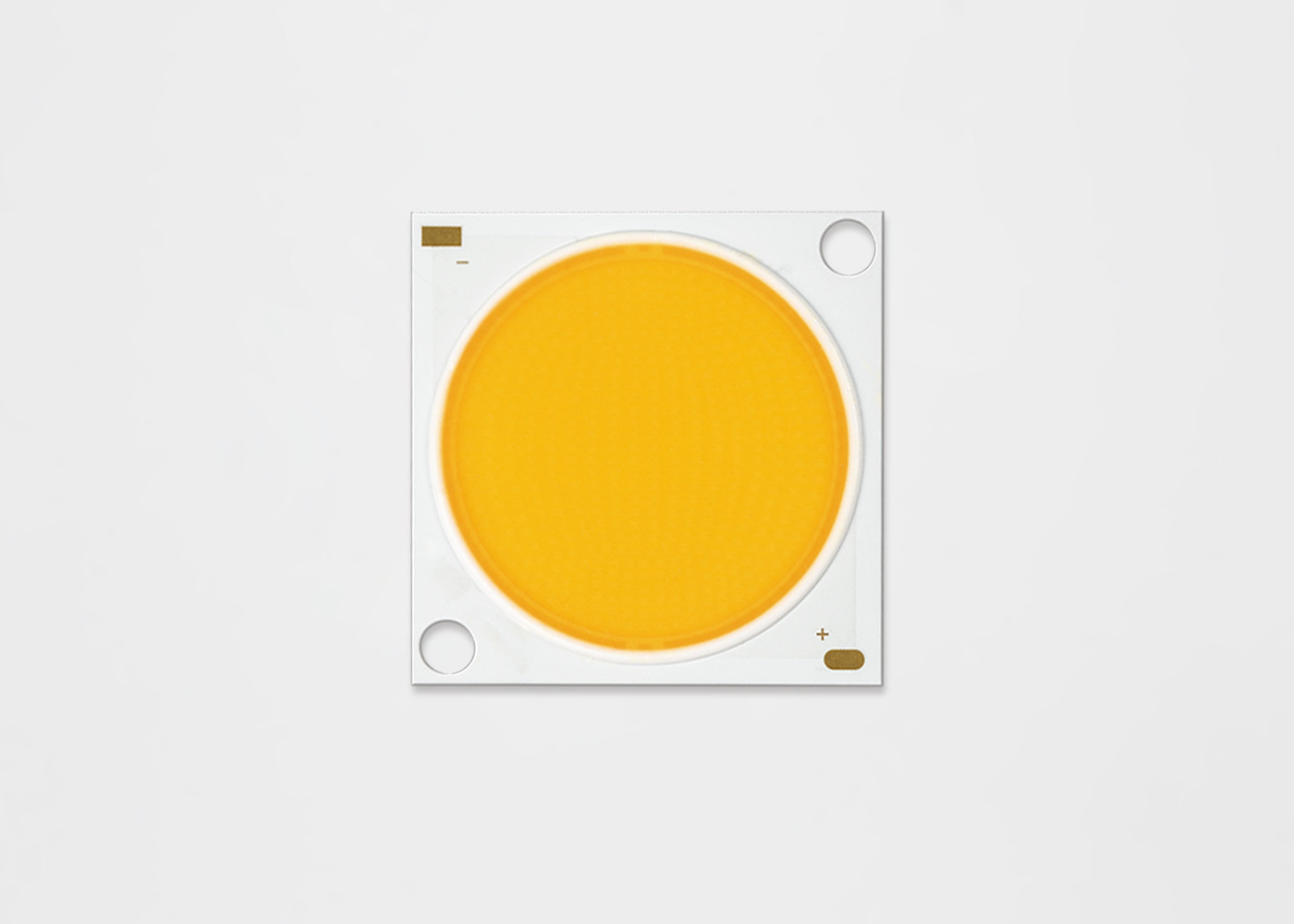

CL541818P4 ha condotto lume eccellente 160lm/W 32-36V del chip 80w di Bridgelux l'alto 5 anni di garanzia

Informazioni di base
Luogo di origine: Shenzhen
Marca: TYF
Certificazione: CE,RoHs,LM80
Numero di modello: M54-01L
Quantità di ordine minimo: negoziazione
Prezzo: negotiable
Tempi di consegna: 5-7 giorni
Termini di pagamento: D/A, D/P, T/T, Western Union, MoneyGram
Capacità di alimentazione: 1.000.000 pc/giorno
Informazioni dettagliate
energia: 80W Emettitori di colore: Bianco caldo, bianco naturale, bianco fresco, blu, rosa
Materiale del chip: InGaN, Bridgelux, Epileds Tipo: PANNOCCHIA LED
Temperatura di colore: 6000-6500K, 3500K, 2800-7000k, spettro completo Indice di rappresentazione di colore (Ra): 80,90,95
Angolo di visione (°): 140 Tensione: 32-36V
Applicazione: luce della pista, giù luce, iluminazione pubblica Nome del prodotto: PANNOCCHIA LED
Garanzia: 5 anni Durata della vita: 50000hours
Evidenziare:

la pannocchia ha condotto il chip

,

chip ad alta potenza che ha portato


Descrizione di prodotto

CL541818P4 lume eccellente 160lm/w del bridlgeux 80w l'alto scheggia la PANNOCCHIA LM80 del LED 5 anni di garanzia



CL541818P4 ha condotto lume eccellente 160lm/W 32-36V del chip 80w di Bridgelux l'alto 5 anni di garanzia 0

• Un'efficacia di 160 lm/W tipici per 3000K, 80CRI

• Alta sorgente luminosa compatta di densità di cambiamento continuo

• Uniforme, illuminazione di alta qualità

• Opzioni di Istruzione Autodidattica di minimi 70, 80 e 90

• Percorso del termale di StreaCLined

• Colore compiacente di ENERGIA STAR®/ANSI che binning

  struttura con una norma di 2, 3 e 5 SDCM

• Più di ottimo rendimento di incandescente, alogeno

  e lampade fluorescenti

• Operazione di CC di tensione ad alta tensione o bassa

• Serie del prodotto e logo della società sulla parte anteriore

• RoHS compiacente



CL541818P4 ha condotto lume eccellente 160lm/W 32-36V del chip 80w di Bridgelux l'alto 5 anni di garanzia 1



La designazione del numero del pezzo per le matrici di serie LED di TYF ml è spiegata come segue:



CL541818P4 ha condotto lume eccellente 160lm/W 32-36V del chip 80w di Bridgelux l'alto 5 anni di garanzia 2

CL541818P4 ha condotto lume eccellente 160lm/W 32-36V del chip 80w di Bridgelux l'alto 5 anni di garanzia 3





Numero del pezzo

Potere tipico (w) Il TDC nominale (k)



Istruzione Autodidattica

Il minimo ha pulsato cambiamento continuo (lm) Cambiamento continuo pulsato tipico (lm) Tensione tipica (v) Corrente nominale (mA) Efficacia tipica (lm/W)
CL54351818P430E*7 82,9 3000 K 70 12027 12932 51,2 1620 156
CL54351818P435E*7 82,9 3500 K 70 12181 13098 51,2 1620 158
CL54351818P440E*7 82,9 4000 K 70 12258 13181 51,2 1620 159
CL54351818P450E*7 82,9 5000 K 70 12413 13347 51,2 1620 161
CL54351818P457E*7 82,9 5700 K 70 12490 13430 51,2 1620 162
CL54351818P465E*7 82,9 6500 K 70 12413 13347 51,2 1620 161
CL54351818P422E*8 82,9 2200 K 80 10100 10860 51,2 1620 131
CL54351818P427E*8 82,9 2700 K 80 10948 11772 51,2 1620 142
CL54351818P430E*8 82,9 3000 K 80 11256 12103 51,2 1620 146
CL54351818P435E*8 82,9 3500 K 80 11410 12269 51,2 1620 148
CL54351818P440E*8 82,9 4000 K 80 11487 12352 51,2 1620 149
CL54351818P450E*8 82,9 5000 K 80 11642 12518 51,2 1620 151
CL54351818P457E*8 82,9 5700 K 80 11796 12684 51,2 1620 153
CL54351818P465E*8 82,9 6500 K 80 11642 12518 51,2 1620 151
CL54351818P422E*9 82,9 2200 K 90 8943 9616 51,2 1620 116
CL54351818P427E*9 82,9 2700 K 90 9791 10528 51,2 1620 127
CL54351818P430E*9 82,9 3000 K 90 10023 10777 51,2 1620 130
CL54351818P435E*9 82,9 3500 K 90 10177 10943 51,2 1620 132
CL54351818P440E*9 82,9 4000 K 90 10254 11026 51,2 1620 133
CL54351818P450E*9 82,9 5000 K 90 10408 11192 51,2 1620 135
CL54351818P457E*9 82,9 5700 K 90 10485 11275 51,2 1620 136



CL541818P4 ha condotto lume eccellente 160lm/W 32-36V del chip 80w di Bridgelux l'alto 5 anni di garanzia 4



CL541818P4 ha condotto lume eccellente 160lm/W 32-36V del chip 80w di Bridgelux l'alto 5 anni di garanzia 5



CL541818P4 ha condotto lume eccellente 160lm/W 32-36V del chip 80w di Bridgelux l'alto 5 anni di garanzia 6

5,1 informazioni di Binning di colore


Figura 1: Grafico dei recipienti della prova nello spazio di colore di x-y (condizioni di prova pulsate, Tj = 25°C)



CL541818P4 ha condotto lume eccellente 160lm/W 32-36V del chip 80w di Bridgelux l'alto 5 anni di garanzia 7

CIE1931-x



Tabella 38: 2-Step a 5 definizioni del recipiente di colore di ellisse del macadam di punto per la gamma del centro della pannocchia di TYF



Nominale

Il TDC

Punto centrale ASSE PRINCIPALE (a, b)

Ellisse







Angelo di rotazione, θ

X Y 2-Step 3-Step 5-Step
2200K 0,5018 0,4153 (0,0048, 0,0027) (0,0072, 0,0041) (0,0120, 0,0067) 39,9
2500K 0,4806 0,4141 (0,0050, 0,0027) (0,0076, 0,0041) (0,0126, 0,0068) 53,1
2700K 0,4575 0,4101 (0,0053, 0,0027) (0,0080, 0,0041) (0,0133, 0,0068) 54,1
3000K 0,4338 0,4030 (0,0057, 0,0028) (0,0086, 0,0042) (0,0142, 0,0069) 53,7
3500K 0,4073 0,3917 (0,0062, 0,0028) (0,0093, 0,0041) (0,0155, 0,0069) 54,0
4000K 0,3818 0,3797 (0,0063, 0,0027) (0,0093, 0,0042) (0,0157, 0,0068) 53,4
5000K 0,3447 0,3553 (0,0054, 0,0024) (0,0081, 0,0035) (0,0135, 0,0059) 59,8
5700K 0,3290 0,3417 (0,0048, 0,0021) (0,0072, 0,0032) (0,0119, 0,0052) 58,8
6500K 0,3123 0,3282 (0,0044, 0,0018) (0,0066, 0,0027) (0,0110, 0,0045) 58,1





















































CL541818P4 ha condotto lume eccellente 160lm/W 32-36V del chip 80w di Bridgelux l'alto 5 anni di garanzia 8


6,1 tabella 39: Valutazioni massime


CL541818P4 ha condotto lume eccellente 160lm/W 32-36V del chip 80w di Bridgelux l'alto 5 anni di garanzia 9

Note per la tabella 39:

  • Guidato le matrici ad più alta manutenzione del lume delle correnti tuttavia può essere ridotto.
  • La corrente adeguata che riduce le imposte deve essere osservata per mantenere la temperatura di giunzione sotto il massimo
  • L'operazione pulsata con una corrente di azionamento di punta uguale al picco indicato ha pulsato corrente di andata è accettabile se il tempo d'inserimento di impulso è ≤1ms per ciclo ed il duty cycle è ≤10%
  • I diodi luminescenti non sono destinati per essere guidati nella tensione inversa e non produrranno la luce in questa circostanza. Valutazione massima preveduta per riferimento soltanto.



CL541818P4 ha condotto lume eccellente 160lm/W 32-36V del chip 80w di Bridgelux l'alto 5 anni di garanzia 10



CL541818P4 ha condotto lume eccellente 160lm/W 32-36V del chip 80w di Bridgelux l'alto 5 anni di garanzia 11



Note: 1. Tutta la tolleranza di dimensione è ±0.2mm salvo indicazione contraria. 2. punto di misura di TC al catodo



CL541818P4 ha condotto lume eccellente 160lm/W 32-36V del chip 80w di Bridgelux l'alto 5 anni di garanzia 12



STATO DI SALDATURA RACCOMANDATO

Per la saldatura del manuale. Usi prego la saldatura senza piombo e la saldatura sarà implementata facendo uso di un pezzo di saldatura alla a

la temperatura più bassa di 350C e sarà finita entro 3,5 secondi per una terra. Non ci sarà nessuna forza esterna applicata

alla parte della resina mentre saldano è implementato. Il processo seguente della saldatura dovrebbe essere effettuato dopo che il prodotto ha

ritorni alla temperatura ambiente. CAUTELA: CONTROLLO DELLA TEMPERATURA



CL541818P4 ha condotto lume eccellente 160lm/W 32-36V del chip 80w di Bridgelux l'alto 5 anni di garanzia 13

CL541818P4 ha condotto lume eccellente 160lm/W 32-36V del chip 80w di Bridgelux l'alto 5 anni di garanzia 14



Imballaggio ed etichettatura del prodotto



CL541818P4 ha condotto lume eccellente 160lm/W 32-36V del chip 80w di Bridgelux l'alto 5 anni di garanzia 15
