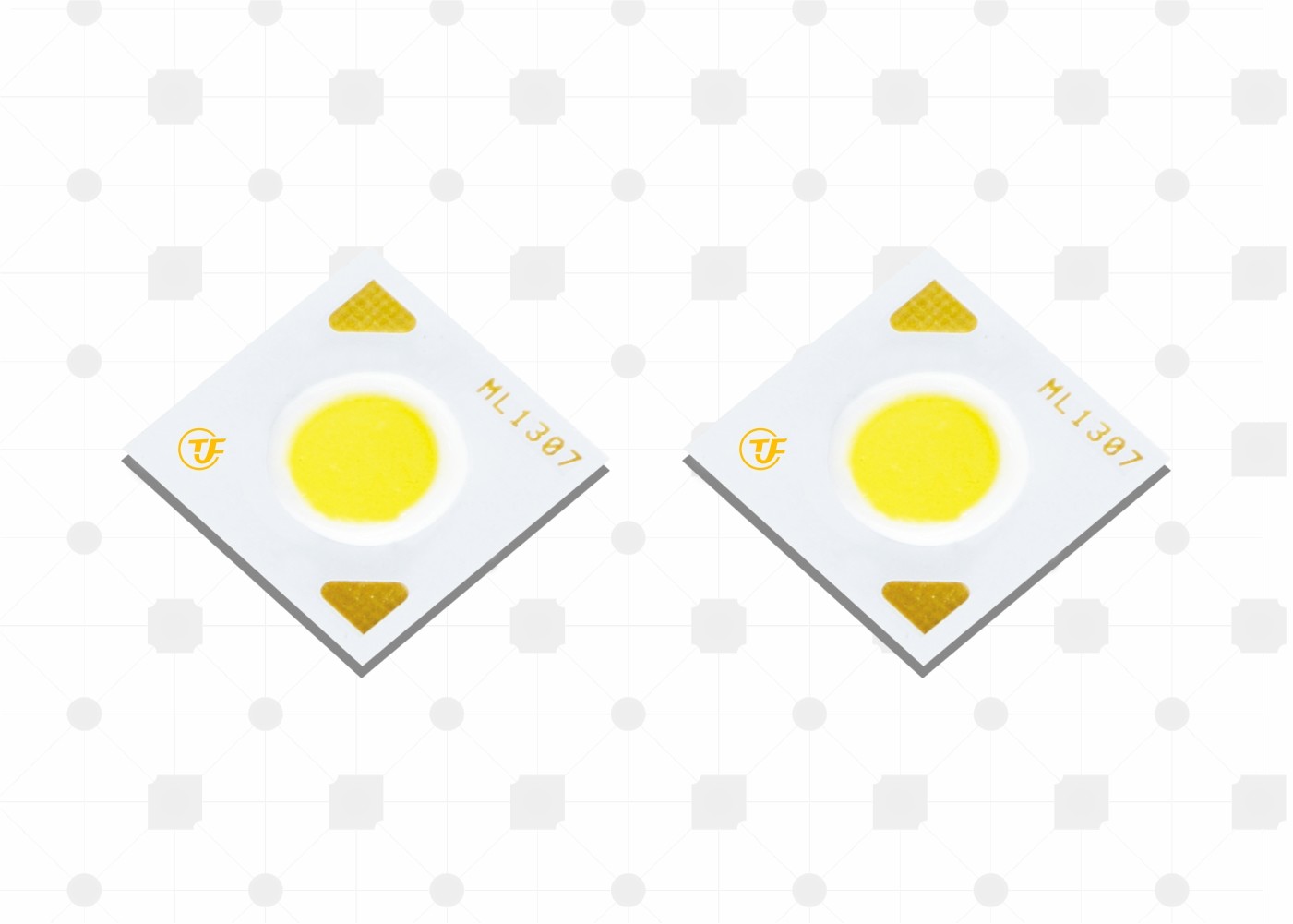

La dimensione alta Bridgelux della PANNOCCHIA CREECXB di efficacia scheggia 160lm/w ML1307 5 anni di garanzia

Informazioni di base
Luogo di origine: Shenzhen, Cina
Marca: TYF
Certificazione: LM80 RoHS RG1 IEC
Numero di modello: CR13070304P4
Quantità di ordine minimo: negoziazione
Prezzo: negotiable
Imballaggi particolari: 10000pcs per scatola
Tempi di consegna: 3-7 giorni feriali
Termini di pagamento: L/C, T/T, Paypal
Capacità di alimentazione: 1000000 pc alla settimana
Informazioni dettagliate
Evidenziare:

la pannocchia ha condotto il chip

,

Chip della luce del LED


Descrizione di prodotto

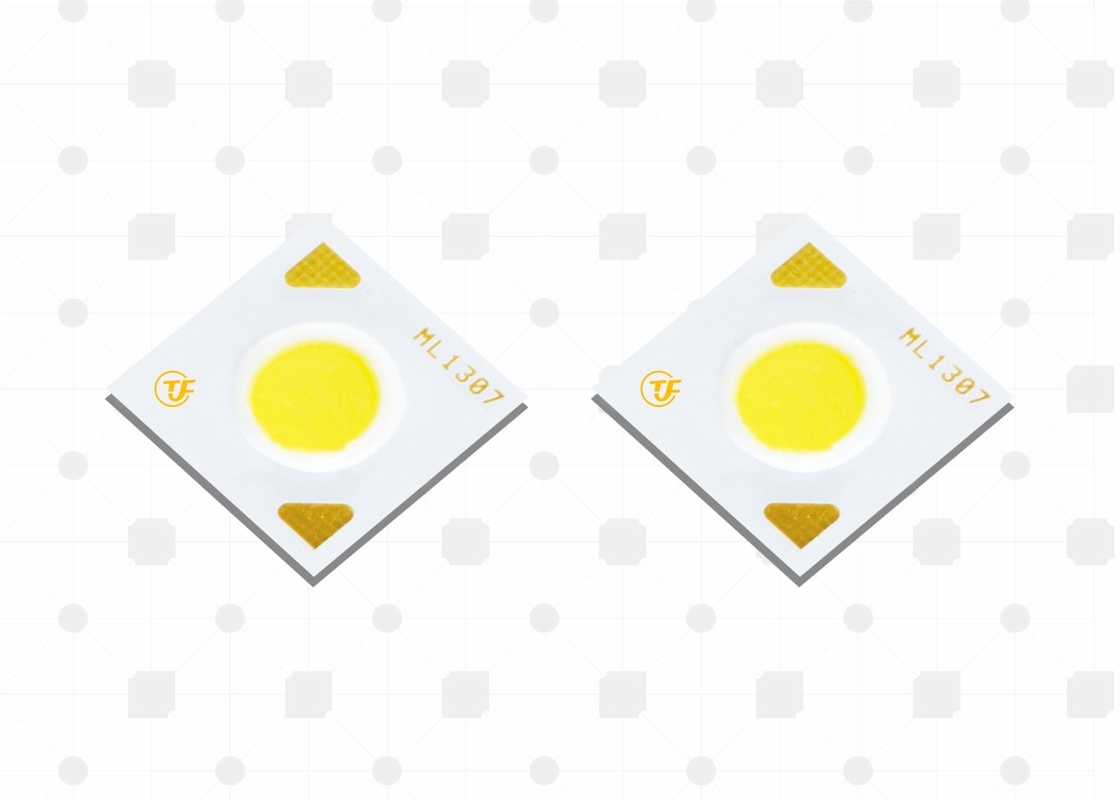

La dimensione alta Bridgelux della PANNOCCHIA CREECXB di efficacia scheggia 160lm/w ML1307 5 anni di garanzia 0

• Efficacia di >130 lm/W tipico per 6000K, 70CRI (PB)

• Un'efficacia di 140 lm/W tipici per 6000K, 70CRI (P6)

• La base di rame, la conducibilità termica è 122-176W/(m. ·K) • Emissione del diametro contro pressione 80kg
• Minimo 70, 80 opzioni di Istruzione Autodidattica
• Colore compiacente di ENERGIA STAR®/ANSI che binning
struttura con una norma di 3 e 5 SDCM
• Più di ottimo rendimento di incandescente, alogeno
e lampade fluorescenti
• Serie del prodotto e logo della società sulla parte anteriore • RoHS compiacente



2 vantaggi
• Alta stabilità per l'applicazione all'aperto
• Resistenza termica significativamente riduttrice e
temperatura di funzionamento aumentata
• Uniforme, luce bianca coerente • Abbassi il costo di gestione • Di facile impiego con i rivelatori di moto e di luce del giorno a
permetta al risparmio energetico aumentato
• Costo di mantenimento riduttore • Rispettoso dell'ambiente, nessun'edizione di disposizione



La dimensione alta Bridgelux della PANNOCCHIA CREECXB di efficacia scheggia 160lm/w ML1307 5 anni di garanzia 1



La designazione del numero del pezzo per le matrici speciali di serie LED di TYF è spiegata come segue:

La dimensione alta Bridgelux della PANNOCCHIA CREECXB di efficacia scheggia 160lm/w ML1307 5 anni di garanzia 2



La dimensione alta Bridgelux della PANNOCCHIA CREECXB di efficacia scheggia 160lm/w ML1307 5 anni di garanzia 3





Numero del pezzo

Potere tipico (w) Il TDC nominale (k)



Istruzione Autodidattica

Il minimo ha pulsato cambiamento continuo (lm) Cambiamento continuo pulsato tipico (lm) Tensione tipica (v) Corrente nominale (mA) Efficacia tipica (lm/W)
CL54351818P430E*7 82,9 3000 K 70 12027 12932 51,2 1620 156
CL54351818P435E*7 82,9 3500 K 70 12181 13098 51,2 1620 158
CL54351818P440E*7 82,9 4000 K 70 12258 13181 51,2 1620 159
CL54351818P450E*7 82,9 5000 K 70 12413 13347 51,2 1620 161
CL54351818P457E*7 82,9 5700 K 70 12490 13430 51,2 1620 162
CL54351818P465E*7 82,9 6500 K 70 12413 13347 51,2 1620 161
CL54351818P422E*8 82,9 2200 K 80 10100 10860 51,2 1620 131
CL54351818P427E*8 82,9 2700 K 80 10948 11772 51,2 1620 142
CL54351818P430E*8 82,9 3000 K 80 11256 12103 51,2 1620 146
CL54351818P435E*8 82,9 3500 K 80 11410 12269 51,2 1620 148
CL54351818P440E*8 82,9 4000 K 80 11487 12352 51,2 1620 149
CL54351818P450E*8 82,9 5000 K 80 11642 12518 51,2 1620 151
CL54351818P457E*8 82,9 5700 K 80 11796 12684 51,2 1620 153
CL54351818P465E*8 82,9 6500 K 80 11642 12518 51,2 1620 151
CL54351818P422E*9 82,9 2200 K 90 8943 9616 51,2 1620 116
CL54351818P427E*9 82,9 2700 K 90 9791 10528 51,2 1620 127
CL54351818P430E*9 82,9 3000 K 90 10023 10777 51,2 1620 130
CL54351818P435E*9 82,9 3500 K 90 10177 10943 51,2 1620 132
CL54351818P440E*9 82,9 4000 K 90 10254 11026 51,2 1620 133
CL54351818P450E*9 82,9 5000 K 90 10408 11192 51,2 1620 135
CL54351818P457E*9 82,9 5700 K 90 10485 11275 51,2 1620 136

La dimensione alta Bridgelux della PANNOCCHIA CREECXB di efficacia scheggia 160lm/w ML1307 5 anni di garanzia 4



La dimensione alta Bridgelux della PANNOCCHIA CREECXB di efficacia scheggia 160lm/w ML1307 5 anni di garanzia 5

La dimensione alta Bridgelux della PANNOCCHIA CREECXB di efficacia scheggia 160lm/w ML1307 5 anni di garanzia 6

5,1 informazioni di Binning di colore


Figura 1: Grafico dei recipienti della prova nello spazio di colore di x-y (condizioni di prova pulsate, Tj = 25°C)



La dimensione alta Bridgelux della PANNOCCHIA CREECXB di efficacia scheggia 160lm/w ML1307 5 anni di garanzia 7

CIE1931-x



Tabella 38: 2-Step a 5 definizioni del recipiente di colore di ellisse del macadam di punto per la gamma del centro della pannocchia di TYF



Nominale

Il TDC

Punto centrale ASSE PRINCIPALE (a, b)

Ellisse







Angelo di rotazione, θ

X Y 2-Step 3-Step 5-Step
2200K 0,5018 0,4153 (0,0048, 0,0027) (0,0072, 0,0041) (0,0120, 0,0067) 39,9
2500K 0,4806 0,4141 (0,0050, 0,0027) (0,0076, 0,0041) (0,0126, 0,0068) 53,1
2700K 0,4575 0,4101 (0,0053, 0,0027) (0,0080, 0,0041) (0,0133, 0,0068) 54,1
3000K 0,4338 0,4030 (0,0057, 0,0028) (0,0086, 0,0042) (0,0142, 0,0069) 53,7
3500K 0,4073 0,3917 (0,0062, 0,0028) (0,0093, 0,0041) (0,0155, 0,0069) 54,0
4000K 0,3818 0,3797 (0,0063, 0,0027) (0,0093, 0,0042) (0,0157, 0,0068) 53,4
5000K 0,3447 0,3553 (0,0054, 0,0024) (0,0081, 0,0035) (0,0135, 0,0059) 59,8
5700K 0,3290 0,3417 (0,0048, 0,0021) (0,0072, 0,0032) (0,0119, 0,0052) 58,8
6500K 0,3123 0,3282 (0,0044, 0,0018) (0,0066, 0,0027) (0,0110, 0,0045) 58,1























































La dimensione alta Bridgelux della PANNOCCHIA CREECXB di efficacia scheggia 160lm/w ML1307 5 anni di garanzia 8


6,1 tabella 39: Valutazioni massime


La dimensione alta Bridgelux della PANNOCCHIA CREECXB di efficacia scheggia 160lm/w ML1307 5 anni di garanzia 9

Note per la tabella 12:

  • Guidato le matrici ad più alta manutenzione del lume delle correnti tuttavia può essere ridotto.
  • La corrente adeguata che riduce le imposte deve essere osservata per mantenere la temperatura di giunzione sotto il massimo
  • L'operazione pulsata con una corrente di azionamento di punta uguale al picco indicato ha pulsato corrente di andata è accettabile se il tempo d'inserimento di impulso è ≤1ms per ciclo ed il duty cycle è ≤10%
  • I diodi luminescenti non sono destinati per essere guidati nella tensione inversa e non produrranno la luce in questa circostanza. Valutazione massima preveduta per riferimento soltanto.



La dimensione alta Bridgelux della PANNOCCHIA CREECXB di efficacia scheggia 160lm/w ML1307 5 anni di garanzia 10





La dimensione alta Bridgelux della PANNOCCHIA CREECXB di efficacia scheggia 160lm/w ML1307 5 anni di garanzia 11



Note: 1. Tutta la tolleranza di dimensione è ±0.2mm salvo indicazione contraria. 2. punto di misura di TC al catodo



La dimensione alta Bridgelux della PANNOCCHIA CREECXB di efficacia scheggia 160lm/w ML1307 5 anni di garanzia 12



STATO DI SALDATURA RACCOMANDATO

Per la saldatura del manuale. Usi prego la saldatura senza piombo e la saldatura sarà implementata facendo uso di un pezzo di saldatura alla a

la temperatura più bassa di 350C e sarà finita entro 3,5 secondi per una terra. Non ci sarà nessuna forza esterna applicata

alla parte della resina mentre saldano è implementato. Il processo seguente della saldatura dovrebbe essere effettuato dopo che il prodotto ha

ritorni alla temperatura ambiente. CAUTELA: CONTROLLO DELLA TEMPERATURA



La dimensione alta Bridgelux della PANNOCCHIA CREECXB di efficacia scheggia 160lm/w ML1307 5 anni di garanzia 13



La dimensione alta Bridgelux della PANNOCCHIA CREECXB di efficacia scheggia 160lm/w ML1307 5 anni di garanzia 14



Imballaggio ed etichettatura del prodotto
