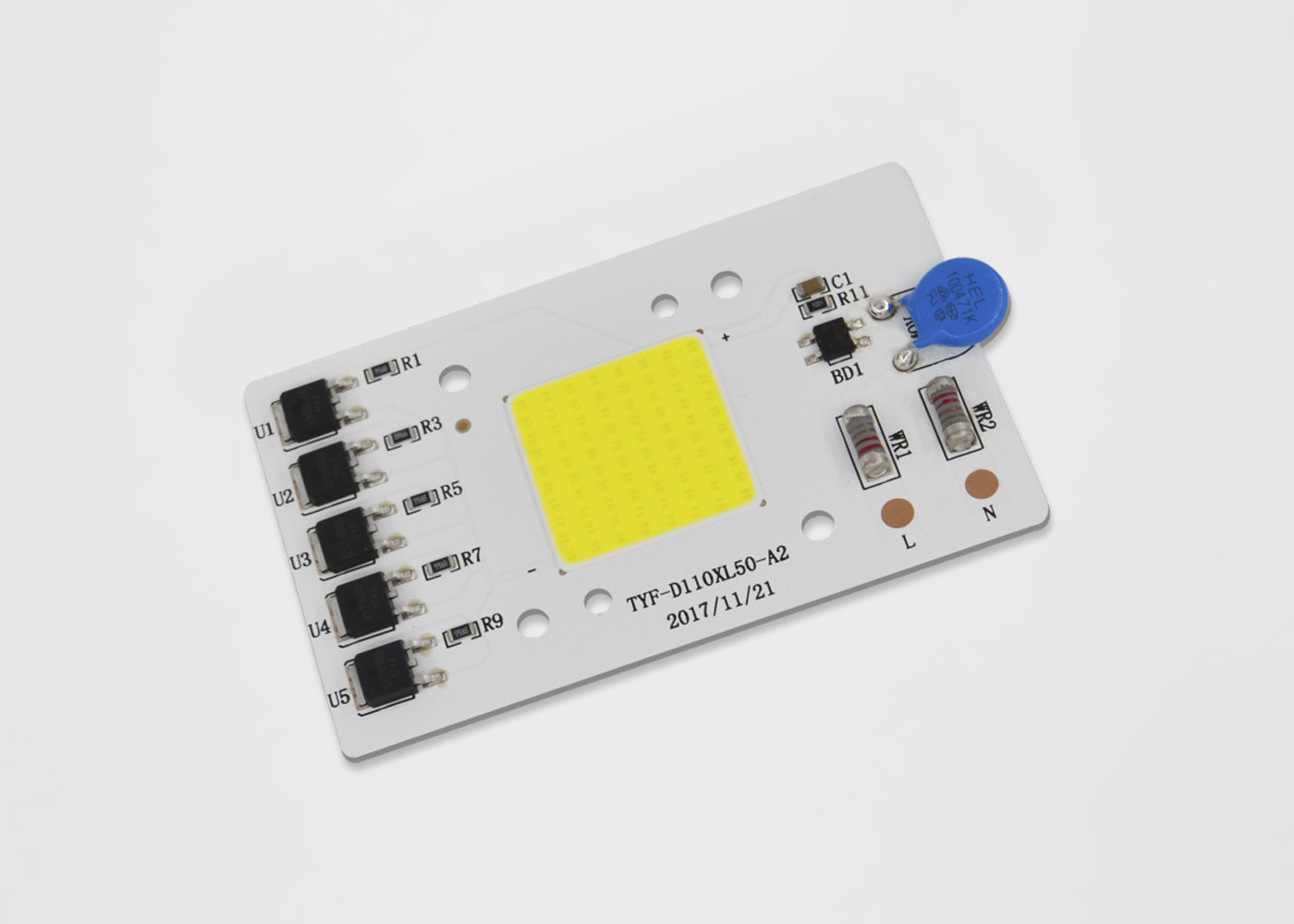

Modulo Driverless 52*84mm di CA LED della PANNOCCHIA tenui per la durata della vita lunga dell'alta luce della baia

Informazioni di base
Luogo di origine: La Cina
Marca: TYF
Certificazione: CE CB ROHS
Numero di modello: D5284
Quantità di ordine minimo: negoziazione
Prezzo: Negotiable
Imballaggi particolari: contenitore di carta kraft
Tempi di consegna: 20 giorni feriali
Termini di pagamento: L/C, D/A, D/P, T/T, Western Union
Capacità di alimentazione: 10.000 pezzi al mese
Informazioni dettagliate
modello: TYF D5284 numero parte: D5284C2023E0DA30582
Tenue: 52*84mm Tensione: 220/230V
Wattaggio: 30W 50W colore: 3000K
PF: > 0,9 THD: 35%
Attenuazione: No
Evidenziare:

modulo principale driverless

,

impermeabile modulo LED


Descrizione di prodotto

Chip principale Driverless della pannocchia della PANNOCCHIA LED 20W 30W 50W 110V 220V 230V 3000K 5000K 6000K di CA per la durata della vita lunga dell'alta luce della baia



Modulo Driverless 52*84mm di CA LED della PANNOCCHIA tenui per la durata della vita lunga dell'alta luce della baia 0

  • Si collega direttamente a tensione di linea di CA
  • Efficienza & fattore di alto potere
  • Tempo di lunga vita
  • BOM semplice
  • Rosh compiacente
  • Regolamento di tensione di linea
  • Assemblea facile
  • Prodotto senza piombo



Modulo Driverless 52*84mm di CA LED della PANNOCCHIA tenui per la durata della vita lunga dell'alta luce della baia 1



Base operazionale di dispersione
X1 X2-X5 X6 X7-X8 X9-X10 X11-X12 X13X14 X15X16 X17 X18 X19 X20 X21X22
Codice del prodotto

Cliente

Codice

Codice di IC

Potere

Codice



Codice di tensione



Numerico di serie.

LED

Codice



Il TDC

Codice



SDCM Codice di Istruzione Autodidattica Luminanza Anno Mese

Di serie

Numerico.

Codice del modulo Codice di caso Numerico di serie.

Numerico di serie.





1) codice del prodotto: Modulo di D=Self del modulo di C=Client

2) Codice client & codice del modulo: se cifra 4 del =C del poi per il codice client altrimenti per il codice del modulo di auto

3) Codice di IC: un carattere per IC

4) Codice di potere:



Codice di potere
01-99W 100W 120W 150W 200W 250W 300W 350W 400W 450W 500W
01-99 A0 B0 C0 D0 E0 F0 G0 H0 J0 K



5) Codice di tensione: 11=110V, 12=120V, 22=220V, 23=230V

6) Codice del TDC

Il TDC codifica (K)

1800

-

2000

2000

-

2200

2200

-

2400

2500

-

2700

2700

-

2900

3000

-

3200

3200

-

3400

3500

-

3700

4000

-

4300

4500

-

4800

5000

-

5500

5800

-

6300

6000

-

6500

6500

-

7000

18 20 22 25 27 30 32 35 40 45 50 58 60 65



Modulo Driverless 52*84mm di CA LED della PANNOCCHIA tenui per la durata della vita lunga dell'alta luce della baia 2

Modulo Driverless 52*84mm di CA LED della PANNOCCHIA tenui per la durata della vita lunga dell'alta luce della baia 3

Modulo Driverless 52*84mm di CA LED della PANNOCCHIA tenui per la durata della vita lunga dell'alta luce della baia 4



Recipienti di cromaticità



TYF risponde alla norma dell'ANSI C78.377A per la sua struttura del recipiente della cromaticità. Per ogni quadrilatero dell'ANSI per la gamma del TDC di 2700K a 6500K, TYF fornisce 5 recipienti e 3 recipienti.



Figura recipiente di cromaticità di 4-1-1

Modulo Driverless 52*84mm di CA LED della PANNOCCHIA tenui per la durata della vita lunga dell'alta luce della baia 5



Tabella 4-1-2 5 recipienti di punto

Il TDC Punti La CX Il CY a b teta
2700K 5 0,4578 0,4101 0,01350 0,00700 53,70
3000K 5 0,4338 0,403 0,01390 0,00680 53,22
3500K 5 0,4073 0,3917 0,01545 0,00690 54,00
4000K 5 0,3818 0,3797 0,01565 0,00670 53,72
5000K 5 0,3447 0,3553 0,01370 0,00590 59,62
5700K 5 0,3287 0,3417 0,01243 0,00533 59,09
6000K 5 0,3123 0,3282 0,01115 0,00475 58,57



Tabella 4--1-3 recipienti 3step

Il TDC Punti La CX Il CY a b teta
2700K 3 0,4578 0,4101 0,00810 0,00420 53,70
3000K 3 0,4338 0,403 0,00834 0,00408 53,22
3500K 3 0,4073 0,3917 0,00927 0,00414 54,00
4000K 3 0,3818 0,3797 0,00939 0,00402 53,72
5000K 3 0,3447 0,3553 0,00822 0,00354 59,62
5700K 3 0,3287 0,3417 0,00746 0,00320 59,09
6000K 3 0,3123 0,3282 0,00669 0,00285 58,57



Curve elettriche & ottiche tipiche

Figura potere relativo di 4-2-1 contro tensione, Tun =25℃

Modulo Driverless 52*84mm di CA LED della PANNOCCHIA tenui per la durata della vita lunga dell'alta luce della baia 6



Figura flusso luminoso relativo di 4-2-2 contro tensione, Tun =25℃

Modulo Driverless 52*84mm di CA LED della PANNOCCHIA tenui per la durata della vita lunga dell'alta luce della baia 7



Figura modello radiante di 4-2-3, Tun =25℃

Modulo Driverless 52*84mm di CA LED della PANNOCCHIA tenui per la durata della vita lunga dell'alta luce della baia 8











































Modulo Driverless 52*84mm di CA LED della PANNOCCHIA tenui per la durata della vita lunga dell'alta luce della baia 9

OGGETTO SIMBOLO UNITÀ Valore TIPICO
Tensione in ingresso Vin V 230
Corrente di ingresso SE mA 236,2
Frequenza operativa F Hertz 50/60
Alimentazione in ingresso di entrata P W 49,49
Fattore di potenza PF % 0,911
Distorsione armonica totale THD % 45,7%
Attenuazione del tipo □ astuto del □ del □ DMX di DALI del □ del □ 0-10V del □ PWM del TRIAC del □ del RNA altro
Capacità dell'impulso Contro Chilovolt 1
Forza elettrica (CA) La VE Chilovolt 1,5
Temperatura caso/di funzionamento Ta/Tc 25/85
Parametri del LED PANNOCCHIA
Flusso luminoso Φv Lm 4680,9
Efficienza luminosa ηv Lm/w 94,57
Temperatura del colore Il TDC K 6381
Indice di rappresentazione di colore Ra/CRI % 70.2/59.0
Distribuzione della luce - -
Angolo di visione 2θ 1/2 Grado. -



Nota:

1) La tensione di funzionamento non indica la tensione massima che l'uso dei clienti ma significhi la tensione tollerabile secondo il tasso della variazione della tensione di ogni paese. È raccomandato che la temperatura del cuscinetto della lega per saldatura dovrebbe essere sotto 85℃.

2) I recipienti di colore sono definiti all'operazione transitoria.

3) La tolleranza della misura al nostro tester è Φv+/-10% e Ra+/-2.

4) Una tolleranza di ±5% su dissipazione di potere.

5) Φv è l'uscita totale di flusso luminoso misurata con una sfera integrata.

6) Capacità dell'impulso conformemente a IEC61000-4-5.

7) I moduli che di varianti i parametri soddisfanno forniscono di rimandi table2-2.



Modulo Driverless 52*84mm di CA LED della PANNOCCHIA tenui per la durata della vita lunga dell'alta luce della baia 10

Modulo Driverless 52*84mm di CA LED della PANNOCCHIA tenui per la durata della vita lunga dell'alta luce della baia 11

Note:

1) Tutte le dimensioni sono nei millimetri. (Tolleranza: ±0.2mm)

2) Scala: Nessuno



Modulo Driverless 52*84mm di CA LED della PANNOCCHIA tenui per la durata della vita lunga dell'alta luce della baia 12

Nota:

1) TYF opto. Il modulo della base operazionale di dispersione è raccomandato per tenere la temperatura di giunzione nell'ambito di spec. massima della temperatura di giunzione. (Tabella 2-4).

Temperatura del cavo del LED e temperatura di caso superiore di IC misurata con la termocoppia. Le temperature di unzione di IC e del LED possono essere calcolate facendo uso delle formule come seguono.

Ts_max=Tj_max-Rθj-s * palladio

Per esempio:

Se la temperatura del cavo del LED e la temperatura di caso superiore di IC sono 90℃ poi la temperatura di giunzione del LED

Tj=Ts_max+Rθj-s*Pd=90℃ + 12 ℃/W* 1 W = ℃ 102

e la temperatura di giunzione di IC

℃ Tj=Ts_max+Rθj-s*Pd=90 + ℃ di 15℃/W*2 W= 120



Resina di silicone di passare della base operazionale di dispersione (AC-COB)

Modulo Driverless 52*84mm di CA LED della PANNOCCHIA tenui per la durata della vita lunga dell'alta luce della baia 13

Modulo Driverless 52*84mm di CA LED della PANNOCCHIA tenui per la durata della vita lunga dell'alta luce della baia 14

Modulo Driverless 52*84mm di CA LED della PANNOCCHIA tenui per la durata della vita lunga dell'alta luce della baia 15



TYF opto. Prodotti dei moduli del LED, imballati in vassoio di plastica, secondo la dimensione differente, XX pc ogni vassoio di plastica, secondo le indicazioni di quanto segue. i prodotti senza scatola di plastica imballata nelle borse di bolla, per impedire la pressione esterna, scelgono la borsa di bolla differente, secondo la dimensione del prodotto in ogni pacchetto XX dei prodotti, prodotto confezionato saranno immagazzinati sotto forma di cartone e saranno sigillati, secondo le indicazioni di quanto segue.



1) pila e taping del vassoio, XX modulo del LED

vassoi ed i vassoi supplementari ciascuno di 1 manichino su di

scatola. Aggiunga il gel di silice (1 ciascuno) sopra il vassoio

3) Imballaggio di sigillamento

Modulo Driverless 52*84mm di CA LED della PANNOCCHIA tenui per la durata della vita lunga dell'alta luce della baia 16
