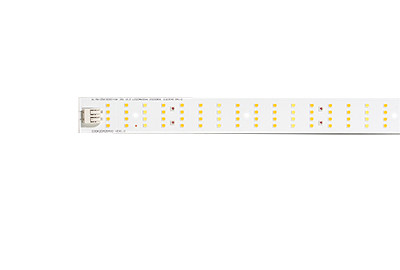

lampada crescente spettro lineare 660nm delle strisce del PWB LED di orticoltura 60W di alto

Informazioni di base
Luogo di origine: La Cina
Marca: TYF
Certificazione: CE Rohs UL
Numero di modello: TYF-130140184085028560
Quantità di ordine minimo: 1000
Prezzo: negotiable
Imballaggi particolari: contenitore di bolla
Tempi di consegna: 15days
Termini di pagamento: L/C, D/A, D/P, T/T, Western Union
Capacità di alimentazione: 100,000pcs/month
Informazioni dettagliate
LED: PCT3030 Chip Brand: TH
Dimensione del PWB: 560*28*1.6 Wattaggio: 60W
Tensione in ingresso: 24v Temperatura del colore: 3000/4000
Istruzione Autodidattica: 70/80/90/95Ra Efficienza luminosa: 200 lm/w
Applicazione: crescita, pianta che coltiva, serra, prova Certificato: CE/Rohs/UL
Evidenziare:

60W strisce lineari del PWB LED

,

660nm strisce lineari del PWB LED

,

L'orticoltura ha condotto le strisce d'accensione lineari


Descrizione di prodotto

livello lineare 660 nanometro (rosso-cupo), lampada crescente su misura bianca delle strisce del PWB LED delle strisce di orticoltura 60W di spettro



Più alta famiglia d'esecuzione LED del modulo del LED con robustezza superiore ben nota, alta affidabilità, vita lunga, resistenza termica bassa. Perfettamente indirizzare le applicazioni che richiedono per l'alta efficienza ed il requisito lungo di vita. Il LED ha costruito per consegnare le lunghezze d'onda precise di luce state necessarie per migliorare il rendimento agricolo.

La serie del modulo del LED è su misura permettere alla facilità di progettazione di sistema per le applicazioni dell'orticoltura. La serie del modulo del LED offre ai soli LED l'oggi disponibile che binned e provati basato su cambiamento continuo fotosintetico del fotone (PPF).



Caratteristiche:

• Angolo di visione del modulo del LED a 50% IV: 120°

• Opzioni del pacchetto del LED 3.0mm x3.0mm e 3.5mm x3.5mm per libertà di progettazione.

• Colore: 660 nanometro (rosso-cupo), bianco (4000K).

• RoHS compiacente, senza piombo e portata.

• LM 80





Applicazioni:

Orticoltura



  • Dimensione meccanica

lampada crescente spettro lineare 660nm delle strisce del PWB LED di orticoltura 60W di alto 0



1. dimensione meccanica



Ite
Oggetto Unità Dimensione Tolleranza Osservazione
Lunghezza del modulo millimetro 560 ± 0,3
Larghezza del modulo millimetro 28 ± 0,3
Altezza del modulo millimetro 1,6 ± 0,1
Foro della vite millimetro - -
Peso del modulo g

  • Caratteristiche di prestazione
    • Valutazioni massime assolute

Valutazioni massime assolute della tabella 1.

Valutazioni massime assolute della tabella 1.

Oggetto Unità Tipico
Tempo stimato di vita Ore >50000H
Protezione dell'ingresso (IP) - -
Temperatura di funzionamento ambientale/(tum) -20℃~50℃
Temperatura di stoccaggio -30℃~80℃
Temperatura di funzionamento corrente di andata di CC mA 1200
Tensione di funzionamento per isolamento V 48-54
Limitazione del potere W 60
Coefficiente di temperatura tipico di tensione di andata mV/°C -22

Resistenza-giunzione termica tipica

MASSIMO tipico minimo per saldare cuscinetto

°C/W 10
Limite elettrostatico (ESD) V HBM 2000
Temperatura di giunzione 120



Note per le Tabelle

  • Tj=25°C. misurato.
  • Tum: Temperatura ambiente.
  • Tempo stimato di vita, tum<85>
  • Potere massimo e media corrente positiva il valore di regolazione massimo della temperatura inferiore della sorgente luminosa principale usando il dissipatore di calore appropriato
  • Per tenere la temperatura di Tj sotto valutata, dovreste assicurarti che il radiatore abbia abbastanza prestazione di dissipazione di calore. Misura della temperatura in superficie: Il TC su questo punto è indicato nella la figura qui sotto. La durata della vita della lampada può essere giudicata secondo la temperatura di TC. La scheda di dati del prodotto sta corrispondendo alla durata della vita della temperatura di TC



2,2 elettrico - caratteristiche ottiche

Caratteristiche ottiche della tabella 2. per le serie del modulo del LED alle condizioni di prova specificate IF=DC 1200mA, Tj=25°C.

Oggetto Unità Tipico
Flusso luminoso lm 11900
Efficienza luminosa Lm /W 200lm/W
Tensione di funzionamento V 50
Potere del consumo di energia W 60
PPF u mol/s 186
PPE u mol/j 3,1

Note per le Tabelle

  • Il modulo di TYF LED mantiene una tolleranza del ± 8% di flusso luminoso per l'orticoltura del modulo del LED.
  • Il modulo di TYF LED mantiene una tolleranza di PPF ±8% per l'orticoltura del modulo del LED.
  • Il modulo di TYF LED mantiene una tolleranza di PPF ±8% per l'orticoltura del modulo del LED.
  • Il modulo di TYF LED mantiene una tolleranza di funzionamento del ±2V per l'orticoltura del modulo del LED

2,3 guida di selezione del prodotto.

Prestazione di prodotto della tabella 3. del modulo del LED a IF=DC1200mA, Tj=25°C.

TYF32

Numero del pezzo (w) PAR PPF (μ mol/s) PPE (μ mol/s) % totali
TYF-D22A505032H0 Tipico Tipico Tipico Tipico
380-800nm 38,3 186 3,10 100,00%
400-700nm 37,38 181,55 3,03 97,61%
300-400nm 0,02 0,11 0,00 0,06%
400-500nm 6,30 30,58 0,51 16,44%
500-600nm 15,67 76,11 1,27 40,92%
600-700nm 15,41 74,86 1,25 40,25%
700-800nm 0,95 4,59 0,08 2,47%

Note per le Tabelle

1. TYF mantiene una tolleranza di ±8% su μ mol/s per l'orticoltura del modulo del LED.

2. La PARITÀ è la radiazione attiva fotosintetica da 400 a 700nm.

3. PPF è la radiazione attiva fotosintetica da 400 a 700nm.

4. PPF tipico rosso lontano e la parità è misurato da 700 a 800nm

2,4 caratteristiche ottiche

Caratteristiche ottiche della tabella 4. per le serie del modulo del LED alle condizioni di prova specificate 3500mA, Tc=85°C.







2,4 caratteristiche ottiche



Caratteristiche ottiche della tabella 4. per le serie del modulo del LED alle condizioni di prova specificate 3500mA, Tc=85°C.



Numero del pezzo

Totale tipico

Angolo incluso

Tipico

Angolo di visione

130140184085028560 150 120



lampada crescente spettro lineare 660nm delle strisce del PWB LED di orticoltura 60W di alto 1



Note per la tabella 2:

1. Angolo totale a cui 90% di flusso luminoso totale è catturato.

2. L'angolo di visione è fuori l'ascia è angolo dalla linea centrale della lampada in cui l'intensità luminosa è ½ del valore di picco.



  • 3   Curve caratteristiche
  • 3,1 caratteristica spettrale di distribuzione di energia

  • (TYF32)

  • lampada crescente spettro lineare 660nm delle strisce del PWB LED di orticoltura 60W di alto 2







  • Certificazione e dichiarazione
  • Oggetto Compiacente a Osservazione





    Declaratio





    ROHS Sostanza & materiale pericolosi
      PORTATA Sostanza & materiale pericolosi
      CE CONTABILITÀ ELETTROMAGNETICA LVD
      LM80 Manutenzione Q90>36000H di cambiamento continuo del fotone
      62471 Sicurezza fotobiologica delle lampade





  • CAUTELA 4
    • CAUTELA: RISCHIO DI ELETTRICITÀ STATICA
  • 5.1.1 i LED sono sensibili all'elettricità statica ed all'impulso. È raccomandato per usare una banda di polso o un guanto anti-elettrostatico quando tratta i moduli del LED. Se la tensione che supera la valutazione massima assoluta si applica al LED, può causare il danneggiamento o persino la distruzione dei dispositivi del LED. Il LED nocivo può mostrare alcune caratteristiche insolite quale aumento nella corrente della perdita, ha abbassato la tensione d'apertura, o l'illuminazione anormale del LED ad a corrente debole.

    6.1.2 la manipolazione di TYF IL LED SMD ha bisogno delle contromisure contro l'elettricità statica perché questo è un prodotto a semiconduttori. Appronti prego le misure adeguate per impedire tutta l'elettricità statica che è prodotta come l'uso di un polsino o dei guanti antistatici quando trattano questo prodotto. Ogni istallazione industriale riguardo al prodotto (impianto, attrezzatura, macchina, macchina del trasportatore ed unità del trasporto) dovrebbe essere collegata per frantumare ed evitare prego il prodotto elettrico-da fare pagare. La sensibilità di ESD di questo prodotto è 2000V (HBM, in base a JEITA ED-4701/304). Dopo il montaggio del LED nei vostri prodotti finali, è raccomandato per controllare se i LED montati siano danneggiati dall'elettricità statica (fenomeno elettrico della perdita) oppure no.

    6.1.3. Alimentazione elettrica scelta: Questo prodotto è alimentato usando un driver corrente costante e la corrente d'uscita del campo di potenza soddisfa la richiesta del libro di specifiche, se la fonte costante di tensione di uso o altre circostanze, fa prego la valutazione del rischio. Consideri prego la distanza di spazio e di dispersione al prodotto finale.

    6.1.4 l'area della resina è molto sensibile, prego non lo tratta, preme, tocca o non sfrega.

    5,2 CAUTELA: CONTROLLO DELLA TEMPERATURA

    Temperatura suggerita su TC< 85="">

    5,3 CAUTELA: RISCHIO DI ESPOSIZIONE CHIMICA

    5.3.1 questo modulo del LED non dovrebbe essere utilizzato in alcun tipo di liquido quali l'acqua, l'olio, il solvente organico, ecc. Quando il lavaggio è richiesto, IPA è raccomandato per usare. Nel usando altri solventi dovrebbe essere confermato in anticipo se i solventi possono reagire con il materiale del modulo. I solventi vietati di Freon non dovrebbero essere usati. Non pulisca facendo uso del pulitore ultrasonico.

    5.3.2 l'esposizione ad alcuni prodotti chimici comunemente usati in fabbricazione ed assemblea dell'apparecchio d'illuminazione può danneggiare il LED SMD. Consulti prego l'istruzione di installazione di TYF per informazione ulteriore informazione. Se l'uso il prodotto in c'è ne delle circostanze sotto, conferma prego l'affidabilità. Come: bagnato, gelo, aria del sale, gas corrosivi (C1, H2S, dove NH3, SO2, NOX); Esposizione sotto il sole, esposizione all'aperto, polveroso. Acqua, olio, solvente organico medico e liquido.

    5.3.3 VOCs (composti organici volatili) può essere generato dagli adesivi, dal cambiamento continuo, dall'agente indurente o dagli additivi organici utilizzati in apparecchi d'illuminazione (dispositivi). Il silicone trasparente del LED encapsulant è permeabile a quei prodotti chimici e possono condurre uno scoloramento di encapsulant quando hanno esposto per riscaldare o accendersi. Questo fenomeno può causare una perdita significativa di luce emessa (uscita) dalle apparecchi d'illuminazione (dispositivi). Per impedire questi problemi, raccomandiamo gli utenti per conoscere le proprietà fisiche dei materiali utilizzati in apparecchi d'illuminazione e devono essere selezionati con attenzione.

    6.3.4 il rischio di sulfurization (o di offuscarsi) Il LED usa una struttura placcata in argento del cavo ed il suo colore di superficie può cambiare per annerire (o scuro colorato) quando è esposto a zolfo (s), a cloro (Cl) o all'altro composto di alogeno. Sulfurization del telaio del cavo può causare la degradazione dell'intensità, il cambiamento delle coordinate di cromaticità e, in casi estremi, il circuito aperto. Richiede la cautela. dovuto il sulfurization possibile del telaio del cavo, i moduli del LED non dovrebbero essere utilizzati ed immagazzinati insieme alle sostanze d'ossidazione fatte dei materiali quali carta di gomma e comune, la crema della lega di piombo, ecc.





5,4 CONTATTO CON SUPERFICIE ILLUMINANTE (LES)

Eviti tutto il contatto con il LES. Non tocchi il LES del LED SMD o non applichi lo sforzo al LES (area gialla della resina del fosforo). Il contatto può danneggiare il LED SMD. L'ottica ed i riflettori non devono essere montati in contatto con il LES (area gialla della resina del fosforo). I dispositivi ottici possono essere montati sulla superficie superiore dell'alloggio di plastica del TYF IL LED SMD. Se la superficie del LED è sporca, usi prego l'alcool per pulirlo. Lascila prego asciutta per 2 ore prima di usando. L'acetone o il corrosivo non è accettabile.

5,5 STOCCAGGIO

Condizione di stoccaggio: Prima dell'apertura, la temperatura di stoccaggio dovrebbe provenire da 5 ~ 30℃, umidità relativa di meno di 60%. (Dopo l'apertura della borsa, il LED dovrebbe essere usato all'interno di 24H.). Per il prodotto inutilizzato, faccia prego la deumidificazione, chiusa sotto vuoto. Circostanze deumidificanti: 60℃ ± 5℃, 24H. L'efficace uso per i prodotti sigillati è di 3 mesi. Se non è esaurito in 24 ore dopo l'apertura del pacchetto, il materiale dovrebbe essere deumidificato per 3 ore sotto a 60℃ ±5℃.

Non immagazzini il modulo in un posto polveroso o in una posizione umida.

Non smonti il modulo.

Usi prego questo prodotto entro 5 mesi, che è tenuto nel suo imballaggio originale non aperto una volta immagazzinato.

5,6 SICUREZZA DELL'OCCHIO

La classificazione della sicurezza dell'occhio per l'uso dello SMDS di TYF LED è conforme alla specificazione IEC/TR 62471: Applicazione dell'IEC 62471 per la valutazione del rischio leggero blu alle sorgenti luminose ed alle apparecchi d'illuminazione. Classifichiamo TYF LED a 6500K RG1.

Direttamente non esamini il LED acceso con gli occhi nudi per un lungo periodo di tempo.



6. Officina

lampada crescente spettro lineare 660nm delle strisce del PWB LED di orticoltura 60W di alto 3





7.Packing e spedizione



Prodotti dei moduli di TYF Opto.LED, imballati in vassoio di plastica, secondo la dimensione differente, XX pc ogni vassoio di plastica, secondo le indicazioni di quanto segue. i prodotti senza scatola di plastica imballata nelle borse di bolla, per impedire la pressione esterna, scelgono la borsa di bolla differente, secondo la dimensione del prodotto in ogni pacchetto XX dei prodotti, prodotto confezionato saranno immagazzinati sotto forma di cartone e saranno sigillati, secondo le indicazioni di quanto segue.



lampada crescente spettro lineare 660nm delle strisce del PWB LED di orticoltura 60W di alto 4

lampada crescente spettro lineare 660nm delle strisce del PWB LED di orticoltura 60W di alto 5
