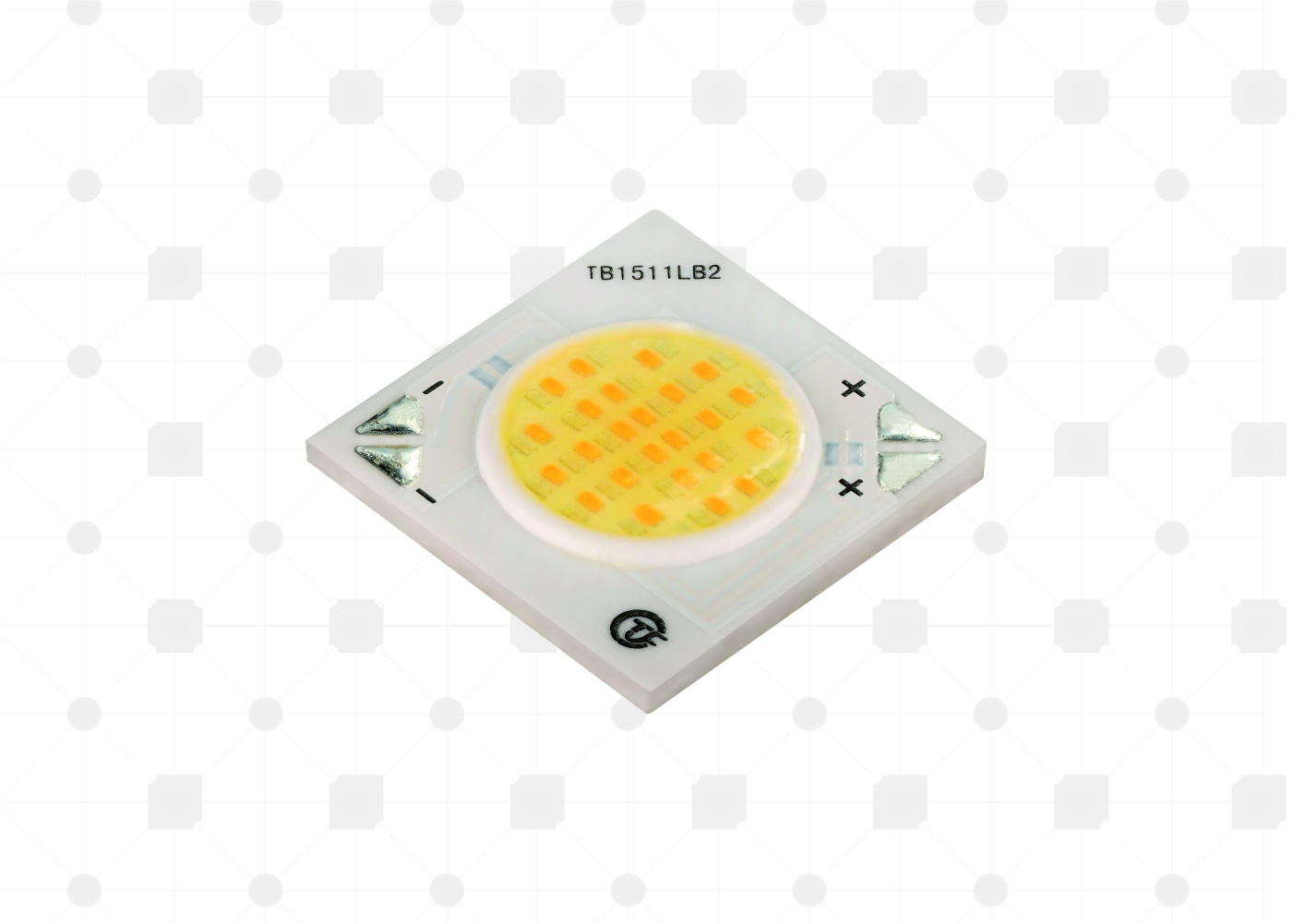

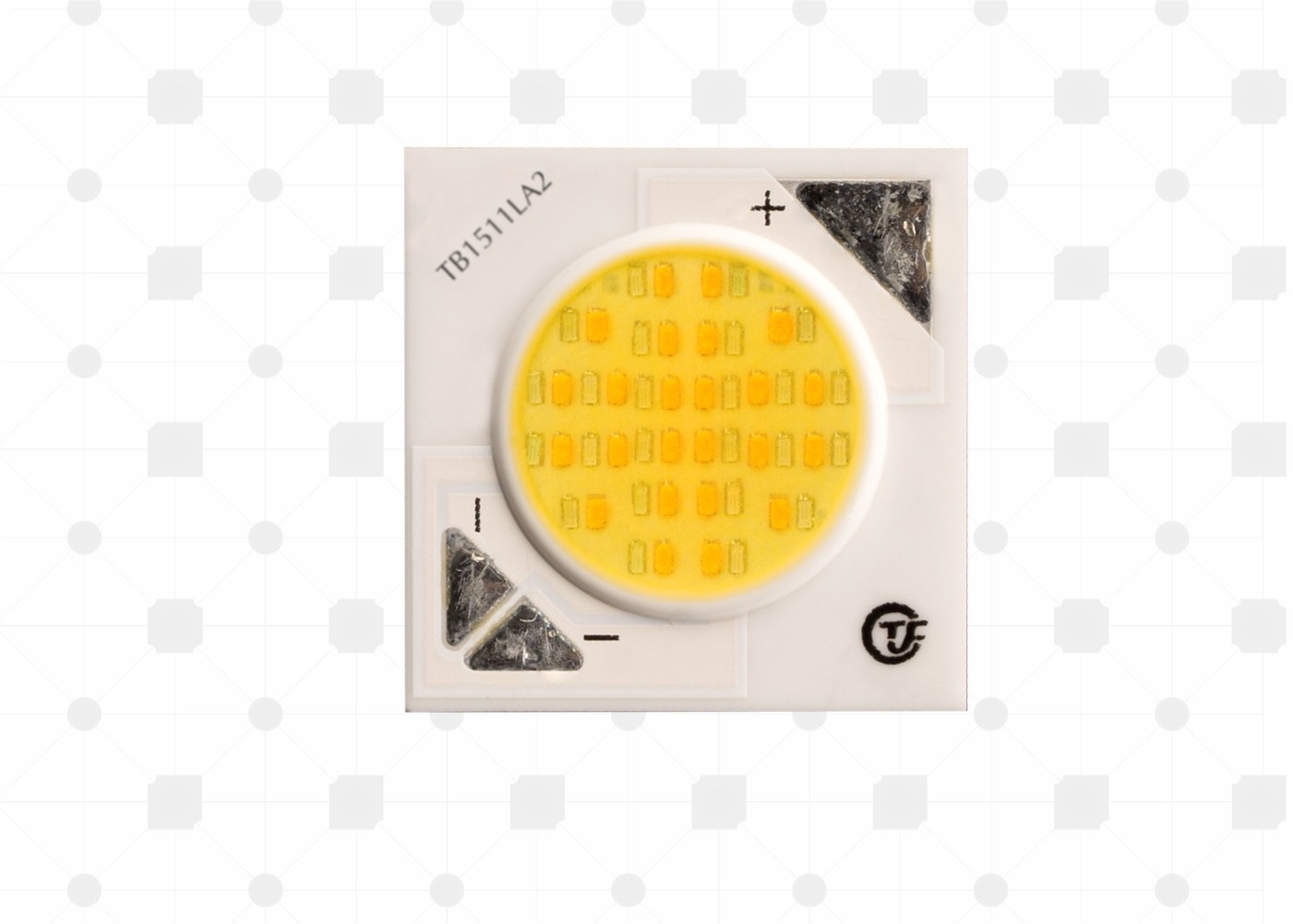

la pannocchia di alto potere ha condotto, multi chip principale, PANNOCCHIA bianca musicale
1, caratteristiche
• Un'efficacia di 128 lm/W tipici per 3000K, 80CRI
• Alta sorgente luminosa compatta di densità di cambiamento continuo
• Uniforme, illuminazione di alta qualità
• Opzioni di Istruzione Autodidattica di minimi 70, 80 e 90
• Percorso del termale di StreaCLined
• Struttura binning di colore compiacente di ENERGIA STAR®/ANSI con una norma di 2, 3 e 5 SDCM
• Più di ottimo rendimento incandescente, dell'alogeno e delle lampade fluorescenti
• Operazione di CC di tensione ad alta tensione o bassa
• Serie del prodotto e logo della società sulla parte anteriore
• RoHS compiacente
2, nomenclatura dei prodotti
La designazione del numero del pezzo per le matrici di serie LED di TYF ml è spiegata come segue:
3, valutazioni massime
| Substrato |
Numero del pezzo |
Tipico |
Nominale |
Istruzione Autodidattica |
Minimo |
Cambiamento continuo pulsato tipico (lm) |
Tensione tipica
(v) |
Nominale
Corrente
(mA) |
Minimo
Efficacia
(lm/W) |
Tipico
Efficacia
(lm/W) |
| Ceramico |
TB15110802D5 |
8 |
3000 |
90 |
590 |
632 |
25 |
320 |
75 |
80 |
| 6000 |
90 |
760 |
815 |
100 |
105 |
| TB15111202D5 30&60E*9 |
12 |
3000 |
90 |
860 |
912 |
36 |
320 |
75 |
80 |
| 6000 |
90 |
1100 |
1156 |
100 |
105 |
| TB18141204D5 30&60E*9 |
24 |
3000 |
90 |
1770 |
1824 |
36 |
640 |
75 |
80 |
| 6000 |
90 |
2200 |
2247 |
100 |
105 |
| TB24211206D5 |
36 |
3000 |
90 |
2690 |
2736 |
36 |
960 |
75 |
80 |
| 6000 |
90 |
3330 |
3370 |
100 |
105 |
4, applicazioni:
5. Proprietà ottiche
5,1 informazioni di Binning di colore
Figura 1: Grafico dei recipienti della prova nello spazio di colore di x-y (condizioni di prova pulsate, Tj = 25°C)
CIE1931-x
Tabella 38: 2-Step a 5 definizioni del recipiente di colore di ellisse del macadam di punto per la gamma del centro della pannocchia di TYF
|
Nominale
Il TDC
|
Punto centrale |
ASSE PRINCIPALE (a, b) |
Ellisse
Angelo di rotazione, θ
|
| X |
Y |
2-Step |
3-Step |
5-Step |
| 2200K |
0,5018 |
0,4153 |
(0,0048, 0,0027) |
(0,0072, 0,0041) |
(0,0120, 0,0067) |
39,9 |
| 2500K |
0,4806 |
0,4141 |
(0,0050, 0,0027) |
(0,0076, 0,0041) |
(0,0126, 0,0068) |
53,1 |
| 2700K |
0,4575 |
0,4101 |
(0,0053, 0,0027) |
(0,0080, 0,0041) |
(0,0133, 0,0068) |
54,1 |
| 3000K |
0,4338 |
0,4030 |
(0,0057, 0,0028) |
(0,0086, 0,0042) |
(0,0142, 0,0069) |
53,7 |
| 3500K |
0,4073 |
0,3917 |
(0,0062, 0,0028) |
(0,0093, 0,0041) |
(0,0155, 0,0069) |
54,0 |
| 4000K |
0,3818 |
0,3797 |
(0,0063, 0,0027) |
(0,0093, 0,0042) |
(0,0157, 0,0068) |
53,4 |
| 5000K |
0,3447 |
0,3553 |
(0,0054, 0,0024) |
(0,0081, 0,0035) |
(0,0135, 0,0059) |
59,8 |
| 5700K |
0,3290 |
0,3417 |
(0,0048, 0,0021) |
(0,0072, 0,0032) |
(0,0119, 0,0052) |
58,8 |
| 6500K |
0,3123 |
0,3282 |
(0,0044, 0,0018) |
(0,0066, 0,0027) |
(0,0110, 0,0045) |
58,1 |
6, valutazioni massime assolute
6,1 tabella 39: Valutazioni massime
Note per la tabella 39:
- Guidato le matrici ad più alta manutenzione del lume delle correnti tuttavia può essere ridotto.
- La corrente adeguata che riduce le imposte deve essere osservata per mantenere la temperatura di giunzione sotto il massimo
- L'operazione pulsata con una corrente di azionamento di punta uguale al picco indicato ha pulsato corrente di andata è accettabile se il tempo d'inserimento di impulso è ≤1ms per ciclo ed il duty cycle è ≤10%
- I diodi luminescenti non sono destinati per essere guidati nella tensione inversa e non produrranno la luce in questa circostanza. Valutazione massima preveduta per riferimento soltanto.
7, dimensione meccanica
Note: 1. Tutta la tolleranza di dimensione è ±0.2mm salvo indicazione contraria. 2. punto di misura di TC al catodo
8, CAUTELA
STATO DI SALDATURA RACCOMANDATO
Per la saldatura del manuale. Usi prego la saldatura senza piombo e la saldatura sarà implementata facendo uso di un pezzo di saldatura alla a
la temperatura più bassa di 350C e sarà finita entro 3,5 secondi per una terra. Non ci sarà nessuna forza esterna applicata
alla parte della resina mentre saldano è implementato. Il processo seguente della saldatura dovrebbe essere effettuato dopo che il prodotto ha
ritorni alla temperatura ambiente. CAUTELA: CONTROLLO DELLA TEMPERATURA
9, imballare ed identificare
Imballaggio ed etichettatura del prodotto
