Pannocchia alta del chip di vibrazione di stabilità di ottimo rendimento che incandescente per all'aperto

Informazioni di base
Luogo di origine: Shenzhen
Marca: TYF
Certificazione: CE,RoHs
Numero di modello: Serie di FC
Quantità di ordine minimo: negoziazione
Prezzo: Negotiable
Imballaggi particolari: 4pcs/tray, 2000PCS/CTN
Tempi di consegna: 3-5 giorni di lavoro
Termini di pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacità di alimentazione: 1,00,000 PCS/day
Informazioni dettagliate
Emettitori di colore: bianco caldo, bianco naturale, bianco fresco Materiale del chip: Bridgelux
Tipo: PANNOCCHIA LED Applicazione: LA PANNOCCHIA LED coltiva la lampada
Nome del prodotto: Chip flessibile della pannocchia Garanzia: 3 anni
Evidenziare:

Chip di vibrazione LED

,

Chip di Bridgelux LED


Descrizione di prodotto

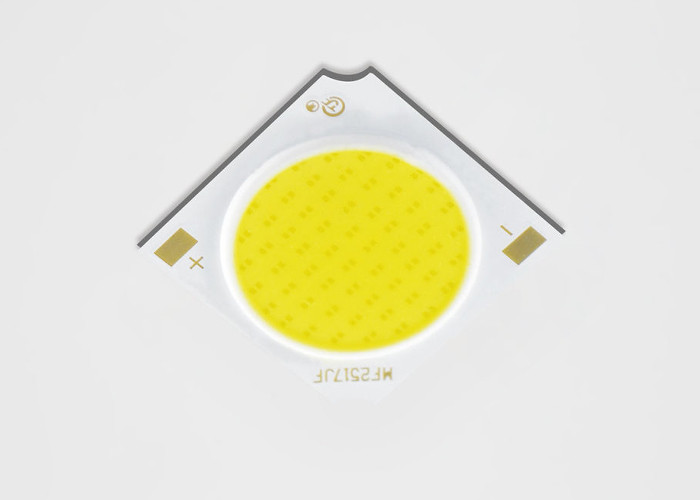

Pannocchia LED, 3 anni del chip di vibrazione di CC 10W-1500W di garanzia, Ce Rohs



Pannocchia alta del chip di vibrazione di stabilità di ottimo rendimento che incandescente per all'aperto 0

• Efficacia di >130 lm/W tipico per 6000K, 70CRI (PB)

• Un'efficacia di 140 lm/W tipici per 6000K, 70CRI (P6)

• La base di rame, la conducibilità termica è 122-176W/(m. ·K) • Emissione del diametro contro pressione 80kg
• Minimo 70, 80 opzioni di Istruzione Autodidattica
• Struttura binning di colore compiacente di ENERGIA STAR®/ANSI con una norma di 3 e 5 SDCM
• Più di ottimo rendimento incandescente, dell'alogeno e delle lampade fluorescenti
• Serie del prodotto e logo della società sulla parte anteriore • RoHS compiacente



2 vantaggi
• Alta stabilità per l'applicazione all'aperto
• Resistenza termica significativamente riduttrice e temperatura di funzionamento aumentata
• Uniforme, luce bianca coerente

• Abbassi il costo di gestione • Di facile impiego con i rivelatori di moto e di luce del giorno permettere a ha aumentato il risparmio energetico
• Costo di mantenimento riduttore • Rispettoso dell'ambiente, nessun'edizione di disposizione



Pannocchia alta del chip di vibrazione di stabilità di ottimo rendimento che incandescente per all'aperto 1



La designazione del numero del pezzo per le matrici all'aperto di serie LED di TYF (OD) è spiegata come segue:

Pannocchia alta del chip di vibrazione di stabilità di ottimo rendimento che incandescente per all'aperto 2



Pannocchia alta del chip di vibrazione di stabilità di ottimo rendimento che incandescente per all'aperto 3



Numero del pezzo Potere tipico (w) Il TDC nominale (k) Il minimo ha pulsato cambiamento continuo (lm) Cambiamento continuo pulsato tipico (lm) Tensione tipica (v) Corrente nominale (mA) Efficacia tipica (lm/W)
ML13070302P530E*7 3,1 3000 K 377 419 9,6 320 135
ML13070302P535E*7 3,1 3500 K 382 425 9,6 320 137
ML13070302P540E*7 3,1 4000 K 385 428 9,6 320 138
ML13070302P550E*7 3,1 5000 K 388 431 9,6 320 139
ML13070302P557E*7 3,1 5700 K 391 434 9,6 320 140
ML13070302P565E*7 3,1 6500 K 388 431 9,6 320 139
ML13070302P522E*8 3,1 2200 K 304 338 9,6 320 109
ML13070302P527E*8 3,1 2700 K 326 363 9,6 320 117
ML13070302P530E*8 3,1 3000 K 338 375 9,6 320 121
ML13070302P535E*8 3,1 3500 K 346 384 9,6 320 124
ML13070302P540E*8 3,1 4000 K 352 391 9,6 320 126
ML13070302P550E*8 3,1 5000 K 357 397 9,6 320 128
ML13070302P557E*8 3,1 5700 K 363 403 9,6 320 130
ML13070302P565E*8 3,1 6500 K 357 397 9,6 320 128
ML13070302P522E*9 3,1 2200 K 262 291 9,6 320 94
ML13070302P527E*9 3,1 2700 K 285 316 9,6 320 102
ML13070302P530E*9 3,1 3000 K 296 329 9,6 320 106
ML13070302P535E*9 3,1 3500 K 304 338 9,6 320 109
ML13070302P540E*9 3,1 4000 K 310 344 9,6 320 111
ML13070302P550E*9 3,1 5000 K 315 350 9,6 320 113
ML13070302P557E*9 3,1 5700 K 321 357 9,6 320 115





Pannocchia alta del chip di vibrazione di stabilità di ottimo rendimento che incandescente per all'aperto 4



Pannocchia alta del chip di vibrazione di stabilità di ottimo rendimento che incandescente per all'aperto 5



Pannocchia alta del chip di vibrazione di stabilità di ottimo rendimento che incandescente per all'aperto 6

5,1 informazioni di Binning di colore


Figura 1: Grafico dei recipienti della prova nello spazio di colore di x-y (condizioni di prova pulsate, Tj = 25°C)



Pannocchia alta del chip di vibrazione di stabilità di ottimo rendimento che incandescente per all'aperto 7

CIE1931-x



Tabella 38: 2-Step a 5 definizioni del recipiente di colore di ellisse del macadam di punto per la gamma del centro della pannocchia di TYF



Nominale

Il TDC

Punto centrale ASSE PRINCIPALE (a, b)

Ellisse







Angelo di rotazione, θ

X Y 2-Step 3-Step 5-Step
2200K 0,5018 0,4153 (0,0048, 0,0027) (0,0072, 0,0041) (0,0120, 0,0067) 39,9
2500K 0,4806 0,4141 (0,0050, 0,0027) (0,0076, 0,0041) (0,0126, 0,0068) 53,1
2700K 0,4575 0,4101 (0,0053, 0,0027) (0,0080, 0,0041) (0,0133, 0,0068) 54,1
3000K 0,4338 0,4030 (0,0057, 0,0028) (0,0086, 0,0042) (0,0142, 0,0069) 53,7
3500K 0,4073 0,3917 (0,0062, 0,0028) (0,0093, 0,0041) (0,0155, 0,0069) 54,0
4000K 0,3818 0,3797 (0,0063, 0,0027) (0,0093, 0,0042) (0,0157, 0,0068) 53,4
5000K 0,3447 0,3553 (0,0054, 0,0024) (0,0081, 0,0035) (0,0135, 0,0059) 59,8
5700K 0,3290 0,3417 (0,0048, 0,0021) (0,0072, 0,0032) (0,0119, 0,0052) 58,8
6500K 0,3123 0,3282 (0,0044, 0,0018) (0,0066, 0,0027) (0,0110, 0,0045) 58,1







































































Pannocchia alta del chip di vibrazione di stabilità di ottimo rendimento che incandescente per all'aperto 8


6,1 tabella 39: Valutazioni massime


Pannocchia alta del chip di vibrazione di stabilità di ottimo rendimento che incandescente per all'aperto 9

Note per la tabella 12:

  • Guidato le matrici ad più alta manutenzione del lume delle correnti tuttavia può essere ridotto.
  • La corrente adeguata che riduce le imposte deve essere osservata per mantenere la temperatura di giunzione sotto il massimo
  • L'operazione pulsata con una corrente di azionamento di punta uguale al picco indicato ha pulsato corrente di andata è accettabile se il tempo d'inserimento di impulso è ≤1ms per ciclo ed il duty cycle è ≤10%
  • I diodi luminescenti non sono destinati per essere guidati nella tensione inversa e non produrranno la luce in questa circostanza. Valutazione massima preveduta per riferimento soltanto.

Pannocchia alta del chip di vibrazione di stabilità di ottimo rendimento che incandescente per all'aperto 10



Pannocchia alta del chip di vibrazione di stabilità di ottimo rendimento che incandescente per all'aperto 11



Note: 1. Tutta la tolleranza di dimensione è ±0.2mm salvo indicazione contraria. 2. punto di misura di TC al catodo



Pannocchia alta del chip di vibrazione di stabilità di ottimo rendimento che incandescente per all'aperto 12



STATO DI SALDATURA RACCOMANDATO

Per la saldatura del manuale. Usi prego la saldatura senza piombo e la saldatura sarà implementata facendo uso di un pezzo di saldatura alla a

la temperatura più bassa di 350C e sarà finita entro 3,5 secondi per una terra. Non ci sarà nessuna forza esterna applicata

alla parte della resina mentre saldano è implementato. Il processo seguente della saldatura dovrebbe essere effettuato dopo che il prodotto ha

ritorni alla temperatura ambiente. CAUTELA: CONTROLLO DELLA TEMPERATURA



Pannocchia alta del chip di vibrazione di stabilità di ottimo rendimento che incandescente per all'aperto 13



Pannocchia alta del chip di vibrazione di stabilità di ottimo rendimento che incandescente per all'aperto 14



Imballaggio ed etichettatura del prodotto



Pannocchia alta del chip di vibrazione di stabilità di ottimo rendimento che incandescente per all'aperto 15
