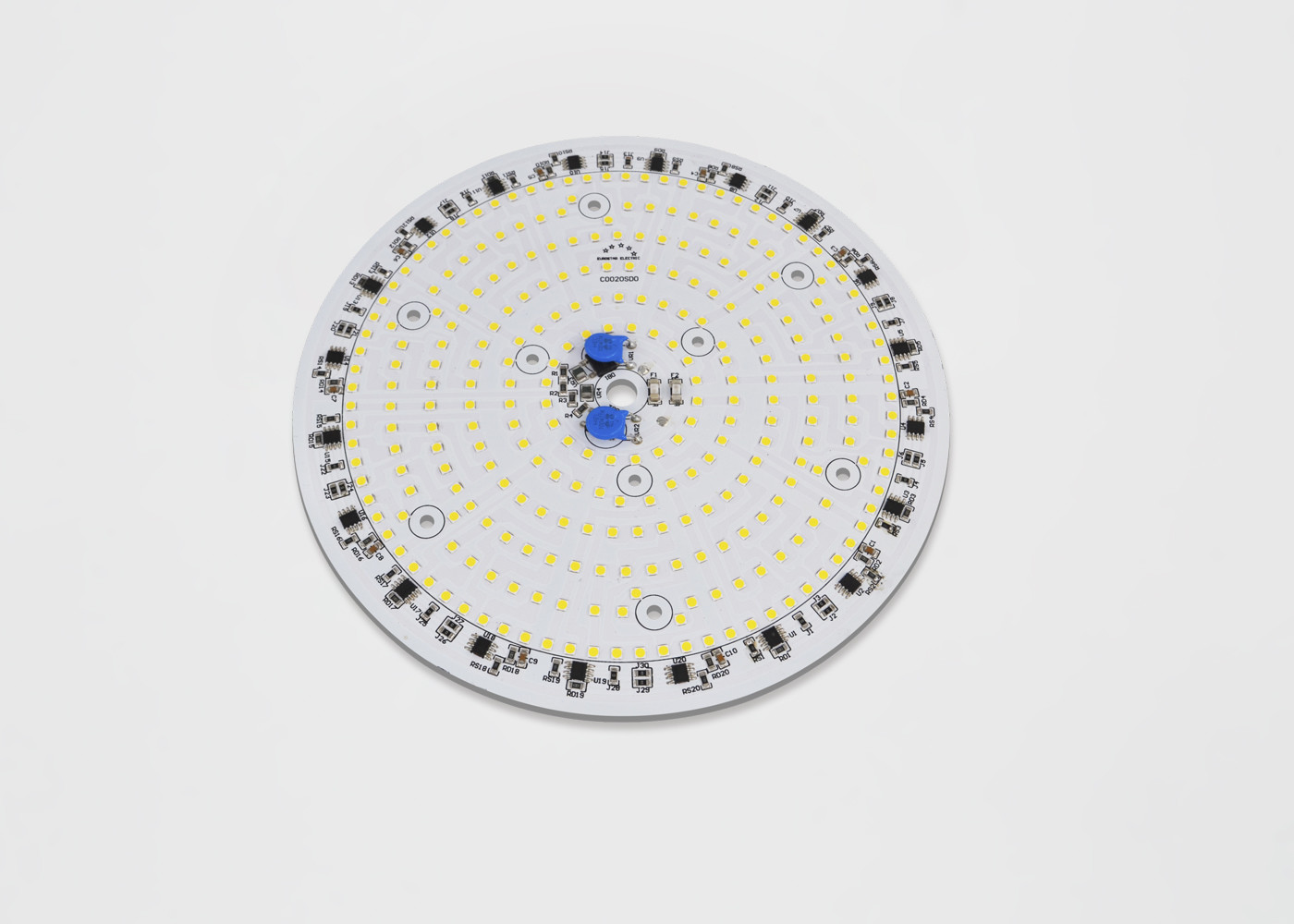

LED COB Modulo, modulo AC, driverless 110v/220v led chip 4000K Flood Light street light Led
Dettagli:
Nome dell'articolo: modulo SMD CA per luci UFO a profilo alto
Tipo di prodotto: modulo CA
Tensione: 110/220v
Luogo di origine: ShenZhen, Cina
Modello: TYF DQ195
MOQ: 1 set
1. Caratteristiche del prodotto
- Connessione diretta alla tensione della linea CA
- Eficienza energetica elevata e fattore
- Lungo tempo di vita
- BOM semplice
- Compatibile con Rosh
- Regolamento della tensione della linea
- Facile da assemblare
- Prodotto privo di piombo
2Applicazioni:
Alta baia/luce di alluvione Foto necessaria
3. Caratteristiche elettriche e ottiche ((Ta=25°C) Tabella 2-1
| Voltaggio di ingresso |
Vino |
V. |
230 |
| Corrente di input |
Se |
mA |
974.2 |
| Frequenza di funzionamento |
F |
Hz |
50/60 |
| Potenza di ingresso |
P |
W |
203.3 |
| Fattore di potenza |
PF |
Percentuale |
0.908 |
| Distorsione armonica totale |
THD |
Percentuale |
46.58% |
| Tipo di attenuazione |
RNA □ TRIAC □ PWM □ 0-10V □ DALI □ DMX □ Smart □ Altro |
| Capacità di sovratensione |
Vs |
KV |
1.5 |
| Potenza elettrica (AC) |
Ve |
KV |
1.5 |
| Temperatura di funzionamento/cassa |
Ta/Tc |
°C |
25/85 |
| Parametri LED |
3030 |
| Flusso luminoso |
Φv |
Lm |
20048 |
| Efficienza luminosa |
eV |
Lm/w |
98.59 |
| Temperatura del colore |
CCT |
K. |
5895 |
| Indice di riproduzione del colore |
Ra/CRI |
Percentuale |
81.7/73.8 |
| Distribuzione della luce |
- |
- |
|
| Angolo di visione |
2θ 1/2 |
Deg. |
- |
4. Proprietà ottiche
4.1 Contenitori di cromaticità
TYF è conforme allo standard ANSI C78.377A per la sua struttura di bin di cromaticità.
Figura 3-1 Bi di cromaticità
Tabella 4-1 5 contenitori
| CCT |
Passi |
Cx |
Cy |
a) |
b |
theta |
| 2700K |
5 |
0.4578 |
0.4101 |
0.01350 |
0.00700 |
53.70 |
| 3000K |
5 |
0.4338 |
0.403 |
0.01390 |
0.00680 |
53.22 |
| 3500K |
5 |
0.4073 |
0.3917 |
0.01545 |
0.00690 |
54.00 |
| 4000K. |
5 |
0.3818 |
0.3797 |
0.01565 |
0.00670 |
53.72 |
| 5000K. |
5 |
0.3447 |
0.3553 |
0.01370 |
0.00590 |
59.62 |
| 5700K |
5 |
0.3287 |
0.3417 |
0.01243 |
0.00533 |
59.09 |
| 6000K |
5 |
0.3123 |
0.3282 |
0.01115 |
0.00475 |
58.57 |
Tabella 4-2 Contenitori a tre fasi
| CCT |
Passi |
Cx |
Cy |
a) |
b |
theta |
| 2700K |
3 |
0.4578 |
0.4101 |
0.00810 |
0.00420 |
53.70 |
| 3000K |
3 |
0.4338 |
0.403 |
0.00834 |
0.00408 |
53.22 |
| 3500K |
3 |
0.4073 |
0.3917 |
0.00927 |
0.00414 |
54.00 |
| 4000K. |
3 |
0.3818 |
0.3797 |
0.00939 |
0.00402 |
53.72 |
| 5000K. |
3 |
0.3447 |
0.3553 |
0.00822 |
0.00354 |
59.62 |
| 5700K |
3 |
0.3287 |
0.3417 |
0.00746 |
0.00320 |
59.09 |
| 6000K |
3 |
0.3123 |
0.3282 |
0.00669 |
0.00285 |
58.57 |
4.2 Curve elettriche e ottiche tipiche
Figura 4-2-1 Potenza relativa rispetto alla tensione, Ta)= 25°C
Figura 4-2-2 Flusso luminoso relativo rispetto alla tensione, Ta)= 25°C
Figura 4-2-3 Modello radiante, Ta)= 25°C
5.Specificità principali/caratteristiche particolari:
1. Guida direttamente alla linea AC Voltaggio:120/230V, senza driver AC/DC
2. con OTR, OVP, OCP, tensione, 1000V
3. elevato PF, certificazioni CE
4. Buona consistenza del colore, alto CRI
5Temperatura ambiente: -20-50°C, temperatura della cassa: < 70°C
6. Piccole dimensioni, design flessibile, dimensioni del PCB, CCT, potenza, possono essere personalizzati in base ai desideri del cliente.
7. durata> 30.000 ore
6. Imballaggio
TYF Opto. Prodotti con moduli LED, confezionati in vassoio di plastica, secondo dimensioni diverse, XX PC per vassoio di plastica, come illustrato di seguito. prodotti senza scatola di plastica confezionati in sacchetti a bolle,per evitare la pressione esterna, scegliere un diverso sacchetto a bolle, in base alle dimensioni del prodotto in ogni confezione di prodotti XX, il prodotto confezionato sarà conservato sotto forma di cartone e sigillato, come mostrato di seguito.
1) xx PCS di moduli LED per vassoio 4) Informazioni sulla scatola e imballaggio
2)Staglio e rivestimento del vassoio, modulo LED XX
vassoi e 1 vassoio suppletivo, ciascuno fino a
Aggiungere gel di silice (1 ciascuno) sul vassoio
3) Imballaggio di tenuta
