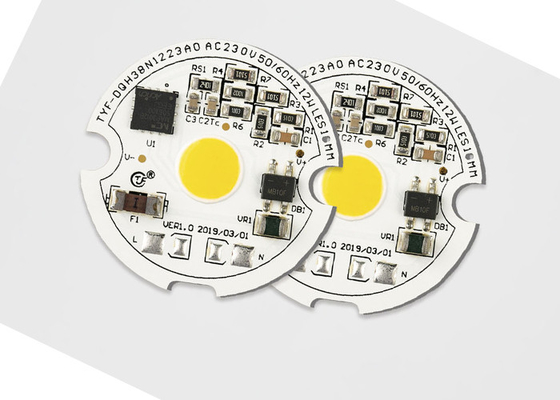

Diodo 10W 15W 20W della PANNOCCHIA LED di CA 110V/220V 3000K per la luce del punto luminoso della pista del LED

Informazioni di base
Luogo di origine: Shenzhen, Cina
Marca: TYF
Certificazione: CE CB UL ROHS
Numero di modello: D37
Quantità di ordine minimo: negoziazione
Prezzo: Negotiable
Imballaggi particolari: Scatola
Tempi di consegna: 15 giorni feriali
Termini di pagamento: T/T, L/C, D/A, D/P
Capacità di alimentazione: 10000
Informazioni dettagliate
Tensione: 110/220v Wattaggio: 20w
CRI: 80 PF: 0.89
THD: <20> Attenuazione: No
Efficienza luminosa: 120lm/w CCT: 3000K
Evidenziare:

High Power LED Module

,

impermeabile modulo LED


Descrizione di prodotto

Dettagli:

Nome dell'oggetto: Chip della PANNOCCHIA di CA per giù luce

Tipo di prodotto: Modulo di CA

Tensione: 220v

Luogo d'origine: Shenzhen, Cina

Modello: TYF DQ37

MOQ: 1 insieme



1. Caratteristiche di prodotto

  • Si collega direttamente a tensione di linea di CA
  • Efficienza & fattore di alto potere
  • Tempo di lunga vita
  • BOM semplice
  • Rosh compiacente
  • Regolamento di tensione di linea
  • Assemblea facile
  • Prodotto senza piombo



2. Applicazioni:

Diodo 10W 15W 20W della PANNOCCHIA LED di CA 110V/220V 3000K per la luce del punto luminoso della pista del LED 0



3. Tabella elettrica & ottica 2-1 di caratteristiche (Ta=25℃)



OGGETTO SIMBOLO UNITÀ Valore TIPICO
Tensione in ingresso Vin V 230
Corrente di ingresso SE mA 42,35
Frequenza operativa F Hertz 50/60
Alimentazione in ingresso di entrata P W 9,431
Fattore di potenza PF % 0,969
Distorsione armonica totale THD % 21,6%
Attenuazione del tipo □ astuto del □ del ☑ DMX di DALI del □ del □ 0-10V del □ PWM del TRIAC del □ del RNA altro
Capacità dell'impulso Contro Chilovolt 0,5
Forza elettrica (CA) La VE Chilovolt -
Temperatura caso/di funzionamento Ta/Tc 25/85
Parametri del LED PANNOCCHIA
Flusso luminoso Φv Lm 1068,3
Efficienza luminosa ηv Lm/w 113,3
Temperatura del colore Il TDC K 4068
Indice di rappresentazione di colore Ra/CRI % 82.3/75.4
Distribuzione della luce - - -
Angolo di visione 2θ 1/2 Grado. -





4. Proprietà ottiche

4,1 recipienti di cromaticità



TYF risponde alla norma dell'ANSI C78.377A per la sua struttura del recipiente della cromaticità. Per ogni quadrilatero dell'ANSI per la gamma del TDC di 2700K a 6500K, TYF fornisce 5 recipienti e 3 recipienti.



Tabella 4-1 5 recipienti di punto

Diodo 10W 15W 20W della PANNOCCHIA LED di CA 110V/220V 3000K per la luce del punto luminoso della pista del LED 1



Il TDC Punti La CX Il CY a b teta
2700K 5 0,4578 0,4101 0,01350 0,00700 53,70
3000K 5 0,4338 0,403 0,01390 0,00680 53,22
3500K 5 0,4073 0,3917 0,01545 0,00690 54,00
4000K 5 0,3818 0,3797 0,01565 0,00670 53,72
5000K 5 0,3447 0,3553 0,01370 0,00590 59,62
5700K 5 0,3287 0,3417 0,01243 0,00533 59,09
6000K 5 0,3123 0,3282 0,01115 0,00475 58,57



Tabella 4-2 3 recipienti di punto

Il TDC Punti La CX Il CY a b teta
2700K 3 0,4578 0,4101 0,00810 0,00420 53,70
3000K 3 0,4338 0,403 0,00834 0,00408 53,22
3500K 3 0,4073 0,3917 0,00927 0,00414 54,00
4000K 3 0,3818 0,3797 0,00939 0,00402 53,72
5000K 3 0,3447 0,3553 0,00822 0,00354 59,62
5700K 3 0,3287 0,3417 0,00746 0,00320 59,09
6000K 3 0,3123 0,3282 0,00669 0,00285 58,57





4,2 curve elettriche & ottiche tipiche



Figura potere relativo di 4-2-1 contro tensione, Tun =25℃

Diodo 10W 15W 20W della PANNOCCHIA LED di CA 110V/220V 3000K per la luce del punto luminoso della pista del LED 2

Figura flusso luminoso relativo di 4-2-2 contro tensione, Tun =25℃

Diodo 10W 15W 20W della PANNOCCHIA LED di CA 110V/220V 3000K per la luce del punto luminoso della pista del LED 3



Figura modello radiante di 4-2-3, Tun =25℃

Diodo 10W 15W 20W della PANNOCCHIA LED di CA 110V/220V 3000K per la luce del punto luminoso della pista del LED 4



5. specifiche chiave/dispositivi speciali:



1. Guidi direttamente a tensione di linea di CA: 120/230V, nessun driver di AC/DC

2. Con OTR, OVP, OCP, capacità dell'impulso, 1000V

3. Alto PF, certificazioni di CE/UL

4. Buona consistenza di colore, alta Istruzione Autodidattica

5. Temperatura ambiente: -20-50℃, temperatura di caso: <70>

6. La piccola dimensione, progettazione flessibile, dimensione del PWB, il TDC, potere, può essere personalizzata secondo i desideri del cliente.

7. Time> di vita 30.000 ore



6. Imballaggio



TYF opto. Prodotti dei moduli del LED, imballati in vassoio di plastica, secondo la dimensione differente, XX pc ogni vassoio di plastica, secondo le indicazioni di quanto segue. i prodotti senza scatola di plastica imballata nelle borse di bolla, per impedire la pressione esterna, scelgono la borsa di bolla differente, secondo la dimensione del prodotto in ogni pacchetto XX dei prodotti, prodotto confezionato saranno immagazzinati sotto forma di cartone e saranno sigillati, secondo le indicazioni di quanto segue.



1) xx modulo di PCS LED per informazioni & imballaggio del contenitore di vassoio 4)

2)Pila e taping del vassoio, XX modulo del LED

vassoi ed i vassoi supplementari ciascuno di 1 manichino su di

scatola. Aggiunga il gel di silice (1 ciascuno) sopra il vassoio

3) Imballaggio di sigillamento

Diodo 10W 15W 20W della PANNOCCHIA LED di CA 110V/220V 3000K per la luce del punto luminoso della pista del LED 5
