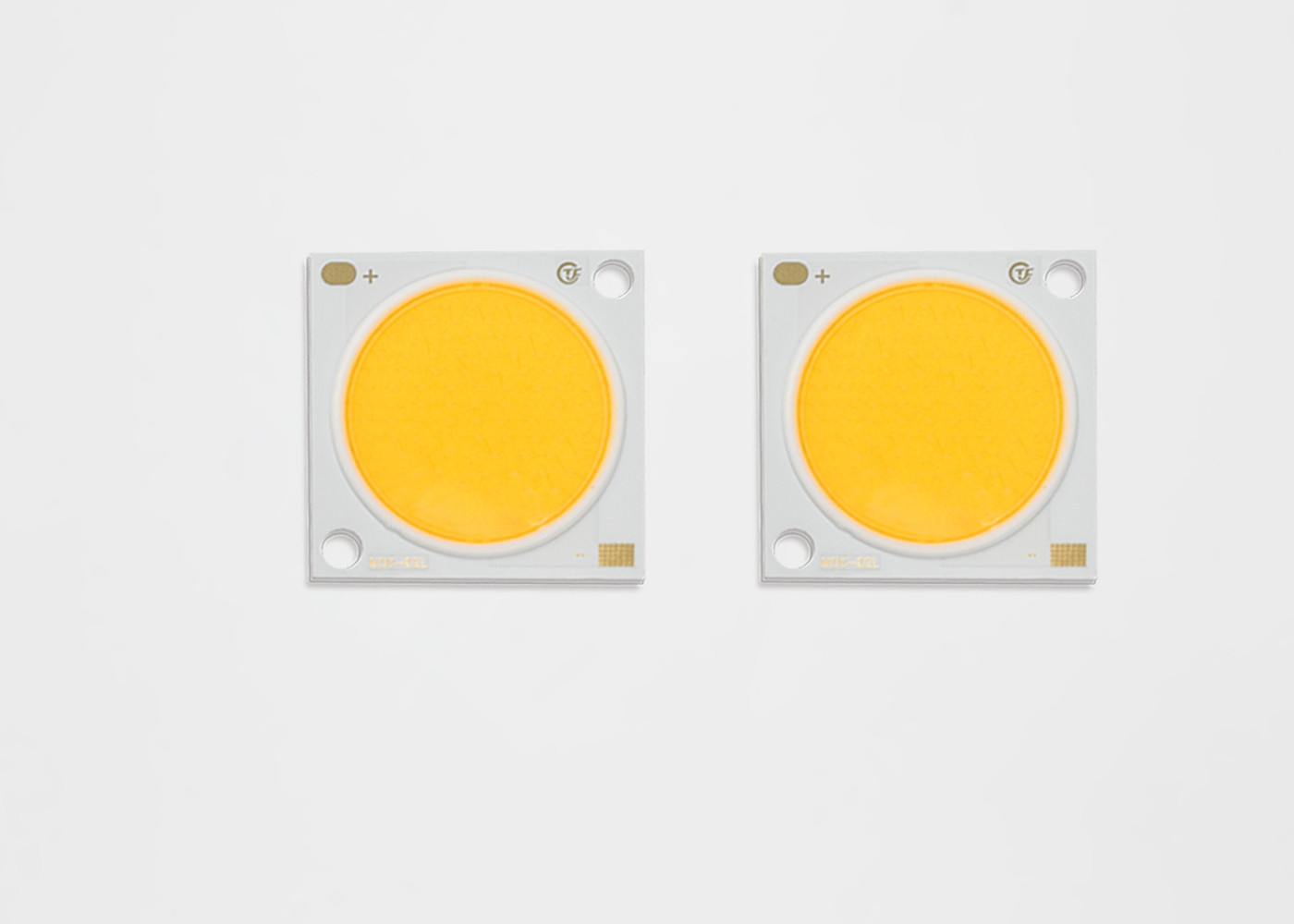

il potere residenziale del chip di alto potere di 30w 50w ha condotto l'alta sorgente luminosa compatta di densità di cambiamento continuo

il potere residenziale del chip di alto potere di 30w 50w ha condotto l'alta sorgente luminosa compatta di densità di cambiamento continuo
il potere residenziale del chip di alto potere di 30w 50w ha condotto l'alta sorgente luminosa compatta di densità di cambiamento continuo

Grande immagine :  il potere residenziale del chip di alto potere di 30w 50w ha condotto l'alta sorgente luminosa compatta di densità di cambiamento continuo

Dettagli:
Luogo di origine: Shenzhen
Marca: TYF
Certificazione: CE,RoHs
Numero di modello: M36-02L
Termini di pagamento e spedizione:
Quantità di ordine minimo: negoziazione
Prezzo: Negotiable
Tempi di consegna: 5-7 giorni
Termini di pagamento: D/A, D/P, T/T, Western Union, MoneyGram
Capacità di alimentazione: 1.000.000 pc/giorno

il potere residenziale del chip di alto potere di 30w 50w ha condotto l'alta sorgente luminosa compatta di densità di cambiamento continuo

descrizione
energia: 50W, 30w Materiale del chip: Bridgelux
Tipo: PANNOCCHIA LED Applicazione: LA PANNOCCHIA LED coltiva la lampada
Nome del prodotto: PANNOCCHIA LED Durata della vita: 50000hours
Evidenziare:

high power led chip

,

led light chips

la base residenziale LED dell'interno di alumnium di alto potere LED di 30w 50w scheggia



il potere residenziale del chip di alto potere di 30w 50w ha condotto l'alta sorgente luminosa compatta di densità di cambiamento continuo 0

• Un'efficacia di 128 lm/W tipici per 3000K, 80CRI

• Alta sorgente luminosa compatta di densità di cambiamento continuo

• Uniforme, illuminazione di alta qualità

• Opzioni di Istruzione Autodidattica di minimi 70, 80 e 90

• Percorso del termale di StreaCLined

• Colore compiacente di ENERGIA STAR®/ANSI che binning

  struttura con una norma di 2, 3 e 5 SDCM

• Più di ottimo rendimento di incandescente, alogeno

  e lampade fluorescenti

• Operazione di CC di tensione ad alta tensione o bassa

• Serie del prodotto e logo della società sulla parte anteriore

• RoHS compiacente



il potere residenziale del chip di alto potere di 30w 50w ha condotto l'alta sorgente luminosa compatta di densità di cambiamento continuo 1



La designazione del numero del pezzo per le matrici di serie LED di TYF ml è spiegata come segue:



il potere residenziale del chip di alto potere di 30w 50w ha condotto l'alta sorgente luminosa compatta di densità di cambiamento continuo 2

il potere residenziale del chip di alto potere di 30w 50w ha condotto l'alta sorgente luminosa compatta di densità di cambiamento continuo 3





Numero del pezzo

Potere tipico (w) Il TDC nominale (k)



Istruzione Autodidattica

Il minimo ha pulsato cambiamento continuo (lm) Cambiamento continuo pulsato tipico (lm) Tensione tipica (v) Corrente nominale (mA) Efficacia tipica (lm/W)
CL25171210P430E*7 30,6 3000 K 70 4468 4804 34 900 157
CL25171210P435E*7 30,6 3500 K 70 4553 4896 34 900 160
CL25171210P440E*7 30,6 4000 K 70 4639 4988 34 900 163
CL25171210P450E*7 30,6 5000 K 70 4696 5049 34 900 165
CL25171210P457E*7 30,6 5700 K 70 4724 5080 34 900 166
CL25171210P465E*7 30,6 6500 K 70 4696 5049 34 900 165
CL25171210P422E*8 30,6 2200 K 80 3785 4070 34 900 133
CL25171210P427E*8 30,6 2700 K 80 4013 4315 34 900 141
CL25171210P430E*8 30,6 3000 K 80 4183 4498 34 900 147
CL25171210P435E*8 30,6 3500 K 80 4240 4559 34 900 149
CL25171210P440E*8 30,6 4000 K 80 4297 4621 34 900 151
CL25171210P450E*8 30,6 5000 K 80 4326 4651 34 900 152
CL25171210P457E*8 30,6 5700 K 80 4354 4681 34 900 153
CL25171210P465E*8 30,6 6500 K 80 4326 4651 34 900 152
CL25171210P422E*9 30,6 2200 K 90 3187 3427 34 900 112
CL25171210P427E*9 30,6 2700 K 90 3415 3672 34 900 120
CL25171210P430E*9 30,6 3000 K 90 3586 3856 34 900 126
CL25171210P435E*9 30,6 3500 K 90 3643 3917 34 900 128
CL25171210P440E*9 30,6 4000 K 90 3671 3947 34 900 129
CL25171210P450E*9 30,6 5000 K 90 3700 3978 34 900 130
CL25171210P457E*9 30,6 5700 K 90 3728 4008 34 900 131









Numero del pezzo

Potere tipico (w) Il TDC nominale (k)



Istruzione Autodidattica

Il minimo ha pulsato cambiamento continuo (lm) Cambiamento continuo pulsato tipico (lm) Tensione tipica (v) Corrente nominale (mA) Efficacia tipica (lm/W)
CL36241216P430E*7 49,0 3000 K 70 7291 7840 34 1440 160
CL36241216P435E*7 49,0 3500 K 70 7428 7987 34 1440 163
CL36241216P440E*7 49,0 4000 K 70 7519 8085 34 1440 165
CL36241216P450E*7 49,0 5000 K 70 7610 8183 34 1440 167
CL36241216P457E*7 49,0 5700 K 70 7701 8281 34 1440 169
CL36241216P465E*7 49,0 6500 K 70 7610 8183 34 1440 167
CL36241216P422E*8 49,0 2200 K 80 6061 6517 34 1440 133
CL36241216P427E*8 49,0 2700 K 80 6517 7007 34 1440 143
CL36241216P430E*8 49,0 3000 K 80 6836 7350 34 1440 150
CL36241216P435E*8 49,0 3500 K 80 6927 7448 34 1440 152
CL36241216P440E*8 49,0 4000 K 80 7018 7546 34 1440 154
CL36241216P450E*8 49,0 5000 K 80 7154 7693 34 1440 157
CL36241216P457E*8 49,0 5700 K 80 7199 7742 34 1440 158
CL36241216P465E*8 49,0 6500 K 80 7154 7693 34 1440 157
CL36241216P422E*9 49,0 2200 K 90 5195 5586 34 1440 114
CL36241216P427E*9 49,0 2700 K 90 5560 5978 34 1440 122
CL36241216P430E*9 49,0 3000 K 90 5833 6272 34 1440 128
CL36241216P435E*9 49,0 3500 K 90 6015 6468 34 1440 132
CL36241216P440E*9 49,0 4000 K 90 6061 6517 34 1440 133
CL36241216P450E*9 49,0 5000 K 90 6106 6566 34 1440 134
CL36241216P457E*9 49,0 5700 K 90 6151 6615 34 1440 135

il potere residenziale del chip di alto potere di 30w 50w ha condotto l'alta sorgente luminosa compatta di densità di cambiamento continuo 4



il potere residenziale del chip di alto potere di 30w 50w ha condotto l'alta sorgente luminosa compatta di densità di cambiamento continuo 5



il potere residenziale del chip di alto potere di 30w 50w ha condotto l'alta sorgente luminosa compatta di densità di cambiamento continuo 6

5,1 informazioni di Binning di colore


Figura 1: Grafico dei recipienti della prova nello spazio di colore di x-y (condizioni di prova pulsate, Tj = 25°C)



il potere residenziale del chip di alto potere di 30w 50w ha condotto l'alta sorgente luminosa compatta di densità di cambiamento continuo 7

CIE1931-x



Tabella 38: 2-Step a 5 definizioni del recipiente di colore di ellisse del macadam di punto per la gamma del centro della pannocchia di TYF



Nominale

Il TDC

Punto centrale ASSE PRINCIPALE (a, b)

Ellisse







Angelo di rotazione, θ

X Y 2-Step 3-Step 5-Step
2200K 0,5018 0,4153 (0,0048, 0,0027) (0,0072, 0,0041) (0,0120, 0,0067) 39,9
2500K 0,4806 0,4141 (0,0050, 0,0027) (0,0076, 0,0041) (0,0126, 0,0068) 53,1
2700K 0,4575 0,4101 (0,0053, 0,0027) (0,0080, 0,0041) (0,0133, 0,0068) 54,1
3000K 0,4338 0,4030 (0,0057, 0,0028) (0,0086, 0,0042) (0,0142, 0,0069) 53,7
3500K 0,4073 0,3917 (0,0062, 0,0028) (0,0093, 0,0041) (0,0155, 0,0069) 54,0
4000K 0,3818 0,3797 (0,0063, 0,0027) (0,0093, 0,0042) (0,0157, 0,0068) 53,4
5000K 0,3447 0,3553 (0,0054, 0,0024) (0,0081, 0,0035) (0,0135, 0,0059) 59,8
5700K 0,3290 0,3417 (0,0048, 0,0021) (0,0072, 0,0032) (0,0119, 0,0052) 58,8
6500K 0,3123 0,3282 (0,0044, 0,0018) (0,0066, 0,0027) (0,0110, 0,0045) 58,1





















































il potere residenziale del chip di alto potere di 30w 50w ha condotto l'alta sorgente luminosa compatta di densità di cambiamento continuo 8


6,1 tabella 39: Valutazioni massime


il potere residenziale del chip di alto potere di 30w 50w ha condotto l'alta sorgente luminosa compatta di densità di cambiamento continuo 9

Note per la tabella 39:

  • Guidato le matrici ad più alta manutenzione del lume delle correnti tuttavia può essere ridotto.
  • La corrente adeguata che riduce le imposte deve essere osservata per mantenere la temperatura di giunzione sotto il massimo
  • L'operazione pulsata con una corrente di azionamento di punta uguale al picco indicato ha pulsato corrente di andata è accettabile se il tempo d'inserimento di impulso è ≤1ms per ciclo ed il duty cycle è ≤10%
  • I diodi luminescenti non sono destinati per essere guidati nella tensione inversa e non produrranno la luce in questa circostanza. Valutazione massima preveduta per riferimento soltanto.



il potere residenziale del chip di alto potere di 30w 50w ha condotto l'alta sorgente luminosa compatta di densità di cambiamento continuo 10



il potere residenziale del chip di alto potere di 30w 50w ha condotto l'alta sorgente luminosa compatta di densità di cambiamento continuo 11



Note: 1. Tutta la tolleranza di dimensione è ±0.2mm salvo indicazione contraria. 2. punto di misura di TC al catodo

il potere residenziale del chip di alto potere di 30w 50w ha condotto l'alta sorgente luminosa compatta di densità di cambiamento continuo 12



STATO DI SALDATURA RACCOMANDATO

Per la saldatura del manuale. Usi prego la saldatura senza piombo e la saldatura sarà implementata facendo uso di un pezzo di saldatura alla a

la temperatura più bassa di 350C e sarà finita entro 3,5 secondi per una terra. Non ci sarà nessuna forza esterna applicata

alla parte della resina mentre saldano è implementato. Il processo seguente della saldatura dovrebbe essere effettuato dopo che il prodotto ha

ritorni alla temperatura ambiente. CAUTELA: CONTROLLO DELLA TEMPERATURA



il potere residenziale del chip di alto potere di 30w 50w ha condotto l'alta sorgente luminosa compatta di densità di cambiamento continuo 13



il potere residenziale del chip di alto potere di 30w 50w ha condotto l'alta sorgente luminosa compatta di densità di cambiamento continuo 14



Imballaggio ed etichettatura del prodotto



il potere residenziale del chip di alto potere di 30w 50w ha condotto l'alta sorgente luminosa compatta di densità di cambiamento continuo 15
